Lásd a láthatatlan - oldal 1 2
Mi a megerősítését a mozgás? Erősítése mozgás, ha azt valószínűsítjük, hogy melyik irányban a jel összekeverjük, és mozgassa az irányba tovább.
Tegyük fel, hogy egy egydimenziós vevő. A vevő, azt látjuk, egy jel I (x, t) = f (x). A rajzolt kép a fekete (néhány pont t) .Ezen a következő alkalommal jelet I (x, t + 1) = f (x + Δ) (kék). Amplify ezt a jelet, ami azt jelenti, kap jelet I „(x, t + 1) = f (x + (1 + α) Δ). Itt a - nyereség. Kiterjesztve azt a néhány Taylor fejezhető ki:
Legyen:
Mi B? Nagyjából elmondható ez a I (x, t + 1) - I (x, t). felhívni:
Természetesen ez pontatlan, de a durva közelítéssel Alászállnak (kék pokazyaet grafikus formában egy ilyen „priblizhenongo” jel). Ha megszorozzuk a B (1 + α), és ez a „nyereség” a jel. Get (piros):
A tényleges képkocka lehet több mozgások, amelyek mindegyike megy különböző sebességgel. A fenti módszer - lineáris vetítés, módosítás nélkül, akkor letörnek. De, van egy klasszikus megközelítés, hogy megoldja ezt a problémát, melyet a munka -, hogy elterjedt a mozgás frekvencia karakterisztika (térbeli és időbeli).
Az első szakaszban, a kép térbeli frekvencia bomlás. Ez a szakasz is végrehajtja kapnak eltérés ∂f (x) / ∂x. Az első tanulmány nem magyarázza meg, hogyan hajtják végre azt. A második vizsgálatban, egy fokozatos megközelítés, az amplitúdó és a fázis szűrők Gabbora tekinthető más sorrendben:
Amit tettem, figyelembe véve a szűrő:
És normalizálása annak értékét
Itt l - távolság a pixel távolságra a központtól, a szűrőt. Persze, én egy kicsit eljátszotta, hogy ilyen szűrő csak az egyik értéke σ ablakot. Ez jelentősen felgyorsítja a számítás. Ez ad egy kicsit maszatos képet, de úgy döntöttem, nem törekszik a magas fokú pontosság.
Térjünk vissza a képleteket. Tegyük fel, hogy szeretnénk, hogy megerősítsék a jelet, így egy jellegzetes választ a frekvencia ω az ideiglenes kereteket. Már felvette a jellegzetes térbeli szűrő egy ablak σ. Ez ad nekünk egy hozzávetőleges eltérés minden ponton. Amint ez a képlet - csak átmeneti függvény ad visszajelzést a mozgás és a nyereség. Szorozva a szinusz a frekvenciát akarják erősíteni (fog működni, amely idő választ). kapjuk:
Természetesen sokkal könnyebb, mint az eredeti cikket, de egy kicsit kisebb a probléma a sebességgel.
Kódot, és eredményt.
Itt részletesen elmagyarázzuk, hogy miért rázza a fejét a szíve. Valójában ez a vér visszatér a szíve töltelékhez:
Egy kicsit a szépség
mennyiségi jellemzői
Látható egyértelmű csúcs frekvenciája 0,6-1,3, nem jellemző a zaj. Mivel a szinuszos légzési folyamat, a folyamat, amely két megkülönböztetett tört (belégzési-kilégzési), a különbség frekvencia duplán kell képeket a légzés frekvenciája. légzésszám, volt valahol 10 légvétel 30 másodpercig (0,3 Hz). Her megduplázása - 0,6 Hz. Ez nagyjából megegyezik a feltárt nyoma maximum. De, persze, nem beszélhetünk a pontos jelentését. Emellett a légzés kihúzott egy csomó finom motoros készségek, a test, ami nagyban rontja a képet.
Van egy érdekes csúcsot 2.625HZ. Úgy látszik, ez teszi az utat a kiegyenlítő energia mátrix. A mátrix csúszó leértékelési, amely sikeresen ad maximális ezen a frekvencián.
Mellesleg, a kettős pulzusszám feküdjön körülbelül ugyanabban a tartományban, és ezért ez a módszer nem működik rajta. És valóban:
Ez a spektrum nem találja a pulzusát.

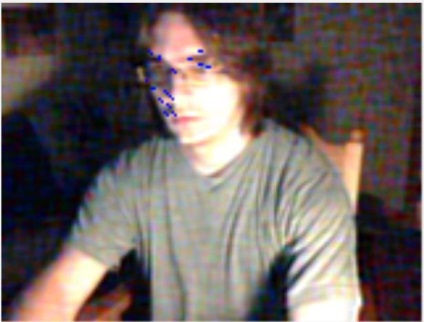

Az egyik csökkentett munka MIT másik mérési módszerét a szívfrekvencia: kiszámítja az optikai áramlás az arcon és meghatározza annak gyakoriságát, hogy a patak. Így is tettem (szintén spektruma a grafikon):
