15 reakcióvázlat telepítésének ouzo
Ebben a cikkben talál a 15 rendszereknek RCD (áramvédő). Tervezésekor RCD vezetékek elrendezése zónák Elektromos áramkörök védelmére fogyasztók legvalószínűbb, hogy legyőzze az alacsony áramkörök. Ilyen körülmények között magában foglalja az összes készülékek, amelyek vízzel érintkezve helyezzük nedves és párás helyiségekben, valamint a gyerekszobák a biztonság növeléséhez.
Tervezésekor a (telepítés) RCD figyelembe veszik a rangsor a veszélyt, és a különböző rendszerek száma RCD jól tervezett létesítmények változhat. A legveszélyesebb az értelemben a sokk, elektromos háztartási készülékek szelektív védi RCD.
Bizonyos áramköröket feltöltött RCD
Szerint a fő célja, az RCD védi a személy egy kis áramkör fázisvezetőjét a vezető lakást. A második cél az RCD közvetett állapota megfigyelési vezetékek és szerelési sűrűsége élő vezetékek. Ez lehetővé teszi, hogy használja azt a védőanyag ellen tüzet.
Szerelés áramkörök 15 RCD kioldókészülékkel
Kezdetnek, lássuk, hogyan kijelölt RCD az elektromos áramköröket. GOST 2,755-87 RCDs és eltérés megszakítók következőképpen azonosít.
Alfanumerikus kijelölése RCD összhangban GOST 2,710-81. Úgy néz ki.
Kapcsolódó cikkek: általános követelmények alkalmazása RCDs
RCD és csoportos áramköri
Szerint a szabványoknak, a RCD kerül az áramkör-csoport (funkciós csoport) aljzatok, világítás, elektromos berendezések, valamint az elektromos áramkörök, egyetlen egységet (eszközök).
3. reakcióvázlat, a kapcsolat RCD 380, 11 kW
Ebben a rendszerben, a RCD a hálózathoz csatlakozik, 380 V, és a névleges terhelés legfeljebb 11 kW. Ez lehet egy saját ház vagy lakás. Reakcióvázlat szerint, a teljes tűz RCD (25 A / 100 mA) kerül együtt a számláló UERM (padló adagoló berendezés mnogoyaschichnoe - szintes modern óriásplakát). Rács tér öt csoportra oszthatók, amelyek közül három védi RCD 16 A / 30 mA és saját áramkör védi RCD 25A / 10mA.
4. reakcióvázlat, 8-csoport láncok
A 4. reakcióvázlaton a RCD a hálózathoz csatlakozik 380 V és a névleges terhelés legfeljebb 11 kW. Ez a rendszer biztosítja áramkörök 8 csoport, melyek közül 6 védi RCD. (4 ouzo 16A / 30 mA, és 1 ouzo 25A / 10mA)
Megjegyzés. Szabványok szerinti, RCD helyezték forgalmazás, lapos panelek és egyéb elektromos szekrények. Szabadtéri telepítés RCD tilos.
5. ábra csatlakoztassa a RCD egy magánházban
Telepítése RCD egy magánlakás erejével az oszlop. Tápfeszültség 220 V.
Tűz RCD (32A / 100mA) helyezünk a bemeneti kábel SchKVs (árnyékolás ház süllyesztett üveg) együtt egy számlálót. Ez SchKVs pajzs lehet cserélni SchKNs (csuklós pajzs ház), vagy SCHVU pajzs (pajzs ólom-számvitel).
A második panel a házban. Qp (telefonközpont) Ez három RCD (25A / 30mA) védelmét hálózati csatlakozót lánc.
Scheme 6 RCD egy nagy lakás
Elektromos áramkör egy nagy lakást, vagy házat. Starter védőeszköz juttatunk a számláló, a kérdés az, hogy miért? Ha beszélünk telepítése RCD, mint olyan, akkor a beállítást a RCD rossz számláló. Szerelése védőberendezések elleni, ha ez egy differenciál megszakító, de már van megszakító.
Megjegyzés. Címletek RCD telepítése után a megszakító kell méretezni átlépni a névleges megszakító.
A 7. reakcióvázlat RCD hálózat TN-ek
kioldókészülékkel a lakásban, anélkül, hogy a tűz az ouzo-es típusú TN-S hálózat.
Megjegyzés: A típus TN-S hálózat magában foglalja a szétválasztása zéró elmozdulás (N) és a védővezető (PE).
Ha figyelembe vesszük ezt a rendszert, mint a rendszer csak sima, akkor megengedhető, hogy az elválasztás PEN-vezető PE és N-vezetők a padlólemez és a hálózat maga: TN-c-s.
Kapcsolódó cikkek: Hogyan kell telepíteni a megszakító
Reakcióvázlatok 9 és 10, a jobb és pravlno kapcsolatot ouzo
Ezek az egyszerű fogalmak helyes és helytelen kapcsolat az RCD. Érdemes odafigyelni, hogy a rossz kapcsolat az RCD.
Megjegyzés: Sajnos, a kapcsolási rajzokat nem látható funkciók több összekötő ouzo különböző áramkörön legyen. Fontos, az egyes csoportok esetében, amelyen a RCD, meg kell tenni a független busz alapozó és kimenete ennek a csoportnak csak a buszra csatlakoztatott.
rendszer 10
- (1) egy differenciális gép kapcsolatot,
- (2) és (3) a kapcsolat a GFCI megszakítók.
11 áramkör és áramköri 12, a kapcsolási rajzok ouzo
Egyszerű alapvető áramkörök 220 voltot. Tökéletesen és pontosan mutatja a kapcsolatot a RCD az összeállítás: a bevezető automata számláló ucheta- RCD tüzet.
Rendszer 13, Városi kapcsolat áramkör lakások
Városi kapcsolási rajz a lakás. Tűz RCD (50A / 100mA) a teljes padlóburkoló elem, és RCD a lapos tányér (40A / 30 mA). A név magáért beszél, a gazdasági rendszer.
Rendszer 14, minimális kapcsolási rajz lakások
Minimum bekötési rajz lakásban tűz egy RCD (40A / 30mA).

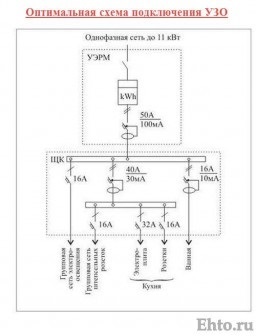

15. sémában optimális kapcsolási rajz lakások
A lapos tervezett két RCDs, ahol az egyik eszköz megvédi csak két csoportot (aljzatok és konyhák). Az A reakcióvázlat jól illusztrálja a fent megfogalmazott általában külön föld RCD több csoportra.
16. séma, kényelmes kapcsolási rajz lakások
Analóg rendszer 15, de ismeretlen okokból eltávolították a külön földsínhez.
Reakcióvázlat 17, szelektív ouzo
Az utolsó kapcsolat áramkör RCD. Lát egy illusztráció másik meghatározó szabályt RCD RCD telepítve a bemenet szelektív, vagyis, hogy a késedelem-off time, mint a többi RCD hálózathoz.
Ez mind a 15 áramkörök RCD telepítés, sőt vannak 17. Néhány ellentmondásos, a leghasznosabb.
