Padló és a mennyezet
Az ábrákon a kölcsönös helyzete a szerkezeti elemek a leggyakoribb fajták jó hő- és hangszigetelés a padló. A tervezés során végzett kötési modell megoldások egy adott tétel építési miatt egyéni jellemzők, mint például: a tér-tervezés döntést építőanyagok a mintákat, az alakja az ablak és ajtó nyílások, a további jelenléte a különböző struktúrák, stb
Floor szerinti rendszer az átfedés a tömeg / tömeg a lemezek (log).
Tetőtérben. Az átfedés az 1. emeleten.
1. igazolásáról padlóburkolat
2. Naplók
3. Teplozvukoizolyatsiya
4. Párazáró *
5. M / B lemezt
6. Akusztikus bélés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás

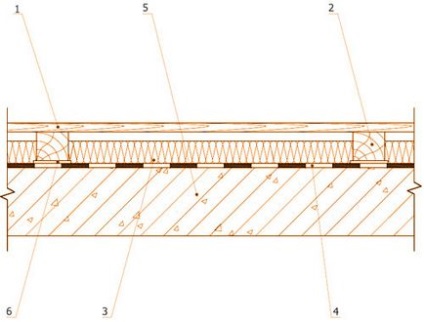

Floor szerinti rendszer az átfedés a tömeg / tömeg a lemezek (log).
Az emelt padló.
1. igazolásáról padlóburkolat
2. Naplók
3. Fűtés
4. F / B lemezt
5. Akusztikus bélés
padló rendszer az átfedés a W / W lemezeket (lag nélkül).
Tetőtérben. Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. Teplozvukoizolyatsiya
3. Párazáró *
4. F / B lemezt
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
padló rendszer az átfedés a W / W lemezeket (lag nélkül)
1. igazolásáról padlóburkolat
2. hangszigetelés
3. F / B lemezt
emeleti rendszer vágva a fagerendák.
Tetőtérben. Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. Párazáró *
5. kazettás mennyezete
6. Akusztikus bélés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
emeleti rendszer vágva a fagerendák.
Az emelt padló.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. kazettás mennyezete
5. Akusztikus bélés
padló rendszer az átfedés a W / W Sugárzási (késéssel).
Tetőtérben. Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. Naplók
3. Beam
4. Teplozvukoizolyatsiya
5. Párazáró *
6. Padló
7. kazettás mennyezete
8. Akusztikus bélés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
padló rendszer az átfedés a W / W Sugárzási (késéssel).
Az emelt padló.
1. igazolásáról padlóburkolat
2. Naplók
3. Beam
4. Teplozvukoizolyatsiya
5. Padló
6. kazettás mennyezete
7. Hangszigetelés tömítés
padló rendszer az átfedés a W / W Sugárzási (lag nélkül).
Tetőtérben. Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. Párazáró *
5. Padló
6. kazettás mennyezete
7. Zvukoizolitsionnaya tömítés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
padló rendszer az átfedés a W / W Sugárzási (lag nélkül).
Az emelt padló.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. Padló
5. kazettás mennyezete
6. Akusztikus bélés
padló rendszer az átfedés a fém gerendák (késéssel).
Tetőtérben. Az átfedő hideg szobában.
1.Osnovanie padló alatti
2. Naplók
3. Beam
4. Teplozvukoizolyatsiya
5. Párazáró *
6. Padló
7. kazettás mennyezete
8. Akusztikus bélés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
padló rendszer az átfedés a fém gerendák (késéssel).
Az emelt padló.
1. igazolásáról padlóburkolat
2. Naplók
3. Beam
4. Teplozvukoizolyatsiya
5. Padló
6. kazettás mennyezete
7. Hangszigetelés tömítés
padló rendszer az átfedés a fém gerendák (lag nélkül).
Tetőtérben. Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. Párazáró *
5. Padló
6. kazettás mennyezete
7. Hangszigetelés tömítés
* - a helyzet a párazáró szerint határozzuk meg a hőtechnikai kiszámítása és kiszámítása vízgőz permeabilitás
padló rendszer az átfedés a fém gerendák (lag nélkül).
Az emelt padló.
1. igazolásáról padlóburkolat
2. Beam
3. Teplozvukoizolyatsiya
4. Padló
5. kazettás mennyezete
6. Akusztikus bélés
padlórendszer előkészített talajra alapot.
Kemény hátlap.
1. igazolásáról padlóburkolat
2. Szigetelés
3. Konkrét underburden
4. zúzott
5. Ground
padlórendszer előkészített talajra alapot.
Nem merev hátlap.
1. igazolásáról padlóburkolat
2. Szigetelés
3. Sand
4. zúzott
5. Ground

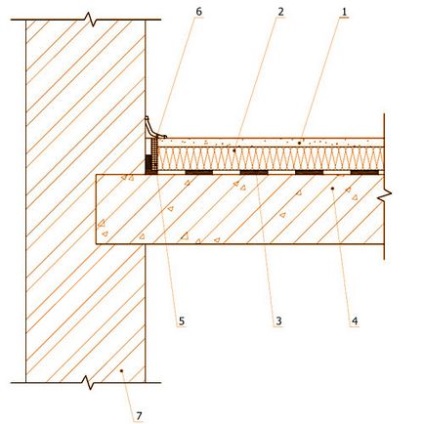

padló rendszer az átfedés a W / W lemezeket (lag nélkül).
Interfész falak és a mennyezet.
1. igazolásáról padlóburkolat
2. Teplozvukoizolyatsiya
3. Párazáró
4. F / B lemezt
5. Akusztikus bélés
6. Lábazat
7. Fal
padló rendszer az átfedés a W / W lemezeket (lag nélkül).
Az átfedő hideg szobában.
1. igazolásáról padlóburkolat
2. F / B lemezt
3. pontragasztása a hő- és hangszigetelési
4. Teplozvukoizolyatsiya
