mentesítés ellenállás
A kisülési ellenállás kondenzátor szűrő biztosítja a biztonságos mentesítését a szűrő kondenzátor előtt karbantartást végzünk.

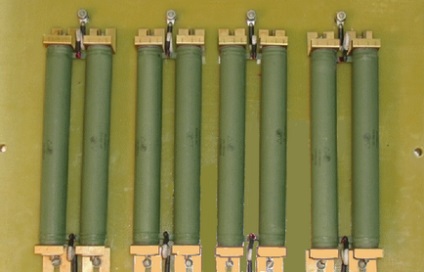

A 7. mentesítés ellenállás
Az ellenállások biztosítanak nyomóvezeték szűrő kondenzátor (C) a de-a névleges hálózati feszültség 750V DC feszültség kisebb, mint 50 egy időben a körülbelül 2-5 perc, ami biztosítja a biztonságos karbantartási munkák javításra.
Mentesítés ellenállás van egy természetes hűtés, Set Sleep-Ruzhi BV és csavarozott rekesz. Névleges teljesítmény a kisülési ellenállás 600 Vt.Rezistor szűrő kondenzátor áll nyolc állandó huzal ellenállások. Minden ellenállás van szerelve egy speciális fém-kerámia foglalatot szerelt egy elektromosan szigetelő üveg szövet lemez.
Rekesz №2 (differenciál védelem rekeszben)
A rekeszben öt és három áram érzékelő feszültség szenzor. Két mért áramérzékelő vonal (DT1 többegységes) és reverz (dT2) vontatási meghajtó áram.

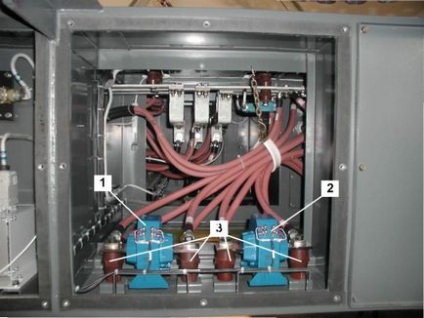

Ris.№8 Hely berendezések rekesz
Célja, hogy villamos jeleket arányos a mért áram és átviheti őket BJMP a visszacsatolási jeleket, hogy ellenőrizzék
inverter és hajtóművel túlterhelés elleni védelem.
A jelenlegi szenzor tartalmaz áramátalakító, primer energia busz, és rögzítő párna, hogy rögzítse a jeladó a hálózati busz révén két csavart. Tápkábelek buszon közepén áthaladó az érzékelő. vezérlő vezetékek kapcsolódnak a négy terminálok.
