Hogyan lehet csatlakozni a sürgősségi megszakító nélkül alapozó egyfázisú hálózat

A régi épületek nincs kitéve felújítás általában végre dupla elektromos áramkört. A földelő vezeték nem ugyanabban az időben. Amennyiben a vezetékezés nem helyettesíthető három vezetékes, fennáll annak a veszélye, hogy a biztonsági különböző eszközök használatát, és eszközöket igényel áramot az AC fő.

Kell telepíteni

Földelő hatékonyan váltja a bontást a fázisvezetô a lakást, berendezések, szerkezetek vezető alkatrész. A földelés nem engedi az áramütés, mivel megszünteti az előfordulása a potenciális különbség a burkolatot a készülék és a föld között.

Hogyan lehet növelni a működés biztonságát az elektromos hálózat, a helyiségek nélkül földet, nincs lehetőség, hogy cserélje ki a vezetékeket? Van egy módja.

Gyakran előfordul, hogy a tulajdonosok vagy a földesurak találják magukat egy dilemma, vajon lehetséges-e telepíteni védőberendezések vagy differenciális kétvezetékes egyfázisú gép a hálózatban, ha nincs neve? Telepítse nem csak lehetséges, de szükséges is. Sőt, még a jelenlétében a talaj ajánlott, és feltétlenül szükséges bizonyos esetekben, a használata eltérés védőeszközök. Az ilyen eszközök vannak telepítve egy egyfázisú kétvezetékes hálózat mindkét vezeték.

Az áramütés elleni védelem

Munka gép differenciál vagy hibaáram (néha mint a differenciál relé) alapul különbség meghatározásában a fázis és a nulla áramok.

Amennyiben különbség áll fenn, a készülék kikapcsolja a villamos energiát. A különbség lehet rögzíteni egy aktuális szivárgás. A megfelelő berendezés vagy készülék, a szivárgás nem fordul elő benne, azaz a értéke által szolgáltatott áram fázisvezető egyenlő a értékkel a nullavezetőben.

Ha van sérülés a szigetelés a fázisvezető, fennáll a potenciális különbség közte és a földelt tárgyat. Ugyanez történik, ha az üzemzavar a testen a készülék. ebben az esetben a földelés csak távolítsa el ezt a potenciális különbség a helyzet, de az egység marad feszültség. Ha van egy kis emberi test, ez nem valószínű, hogy érezni a hatását a villamos energia, mert a test ellenállása nagyobb, mint az ellenállást a földelő vezető. El lehet képzelni, mi történne, ha a talaj hibás vagy nem létezik.

Eltérés gép, ha ez bekövetkezik akkor húzza ki a villamosenergia-ellátás és lekapcsolja a készüléket. Az ember még akkor is ki vannak téve a villamos energia, hogy nem érzi, mert az aktuális érték nem haladja meg a 30 mA, és menetidő - 0.3 másodperc. Ilyen paraméterek a relét és a Vészhelyzeti áramkör-megszakítók használt a lakott területeken, meghatározott szabványok.

Kiválasztása a rendszer

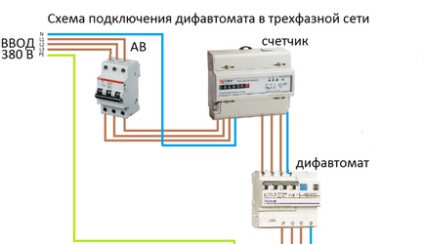

A három vezetékes hálózaton egy földkábelt köthető Emergency megszakítók vagy RCD külön szobában vagy külön fogyasztói csoportokat. A fennmaradó csoportok védettek telepítésével a megszakító a megfelelő névleges terhelés áram.

A kétvezetékes hálózati kapcsolatot rajz tartalmaznia kell egy védőeszköz a kapcsolószekrényben a bejárat. Csak értelmében ez a feltétel csak az összes vezetékek.

A megfelelő és megbízható működés az elektromos hálózatot a kétvezetékes gépek ajánlatos telepíteni eltérés vagy hibaáram-csoportonként. Minden egyes áramkört védendő egy külön eszköz. Bevezető Sürgősségi megszakítók kell a névleges áram nem kevesebb, mint a teljes, hogy felmerülhet a védett áramkör.

Különbségáram gép ez nem lehet kevesebb, mint 100 mA egyidejű gép nem működött együtt az alábbiak közül bármelyik. Az is szükséges, hogy a nyitó szánták Vészhelyzeti áramkör-megszakítók szelektív működését a rendszerek. Ebben az esetben a készüléket kell egy speciális jelölés a címkézés.

kapcsolat szabályai

Ha a használt többszörös eltérés áramkör eszközök, lehetnek olyan esetek, hibás kezelés Vészhelyzeti áramkör-megszakítók. Azokat vagy kikapcsolható, ha csatlakoztatja a terhelést, vagy nem működik, akkor is, ha szivárgás van. Ha tudod, hogyan kell csatlakoztatni a sürgősségi megszakító nélküli hálózati földelés, akkor elkerülhető sok hibát és időt takaríthat meg a hibakeresés áramkört. Egyszerű szabályok kapcsolatot az alábbiakban ismertetjük:

• Vészhelyzeti áramkör-megszakítók hálózati kapcsolat jön létre a tetejétől az csavaros terminálok. A terhelés van csatlakoztatva az alsó terminálok. Így szükségszerűen megfigyelt vagy fázis polaritása;
• Vészhelyzeti áramkör-megszakítók kell csatlakoztatni a törés mindkét vezetőkhöz egyfázisú vezetékek, ellenkező esetben, ha egy vezeték halad a készüléket, akkor fog működni, ha a terhelés;
• Fázis és nulla egyetlen kivezető kell származnia Vészhelyzeti áramkör-megszakítók, ha a fázisban, egy kivezető Vészhelyzeti áramkör-megszakítók, nulla - egy másik, mind a gép le lesz;
• vagy egy csoport a készülék csatlakoztatható egy gép ne érintkezzen a másik csoport eszközök. Gyakran előfordul, helytakarékos az elosztó, minden terhelést nulla vezetékek csatlakozik egy közös busz, amely összeköti az összes sürgősségi megszakítók nullavezetőben. Ennek eredményeként az egyes szomszédos csoport Emergency megszakító érzékeli nulla, mint a karmester a szivárgás, mivel része a jelenlegi visszatérő át a szomszédos eszközhöz.

Bekötése teszt vezérelhető gomb megnyomásával „TEST” a sürgősségi megszakítók házban. Ha helyesen van csatlakoztatva akkor ki kell kapcsolni. Ez az előfeltétele, de nem elégséges. Néha, amikor elindította a „TEST” gombot, a készülék még mindig kikapcsol, amikor csatlakoztatja a terhelést. Az ok lehet bujkál megsérti a fenti szabályok.

Ha az eltérés a gép paramétereinek felel meg a kapcsolási rajzot és a kapcsolat létrejön rendesen, akkor ez a készülék az egyetlen megbízható módja annak, hogy az elektromos biztonság hiányában földelés.
