Beállítása kézifék ZIL-131

Beállítása kézifék Zil-131

kézifék kiigazítás, hogy csökkentse a szakadékot a párna és a dob, mivel a fokozott kopását. A jelenléte nagy rések növekedése jelzi a meghajtóba munkaútjának. Kézifék 22 rudat vezérli, és a beállító kar 17.

A beállítás egy hideg fék az alábbi sorrendben:

1. Húzza ki a menetes dugót 23 meghajtó rúd 22 emelőkar 30.

2. Húzza vissza az 30 kar elülső véghelyzet ütközésig.

3. változtatásával a hossza a menetes rúd a 22 villával 23, elérni olyan helyzet, amelyben a csatlakozás után a tolóerő 30 kar teljes felcsapása történt, amikor mozog a kilincselem négy vagy hat foga szektor 26, míg visszatérő a kart 30 az elülső helyzetbe a dob forogni érintése nélkül a fékbetéteket. Ha csonkítva, hogy korlátozza tolóerő nem biztosít fékezést mozgatásakor a reteszelőorr fogak hat ágazatokban, meg kell mozgatni az ujját a 16, amely csatlakozik az alsó végén a 18 rúd a következő lyuk a beállító fékkar 17, az anyát és a zashplintovat. A kiigazítás után kell elvégezni ugyanúgy, mint pontban vázolt. A 2. és 3..

Gondozásában a kézifék és a hajtás. Gondozásában a kézifék és a hajtás meg kell vizsgálni, tisztítani a szennyeződésektől és ellenőrzése berendezési tárgyak.

Ha a felület a fékbetétek a szegecsfejeket kisebb, mint 0,5 mm, a párna meg kell változtatni. Védje a bélés párnát a olajsprayt őket, mert változhatnak a súrlódási tulajdonságait.

Súrlódó felületek csuklók fék és működtető köteles rendszeresen kenni alkalmazásával olaj cseppentő.

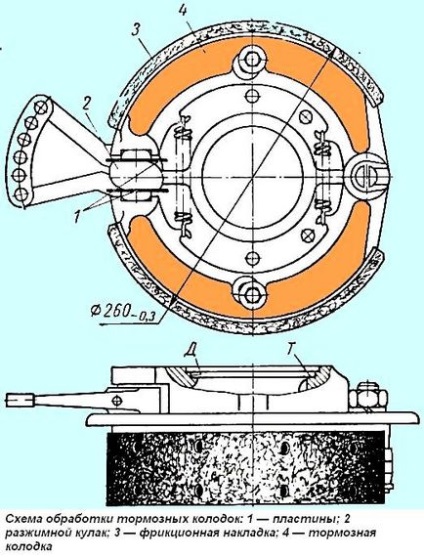

Ábra. 2 adott méretű, amelyet meg kell kezelni munkafelületén fékpofa telepítése után új dörzsbetét. Átmérő pad (260-0,3 mm) képest adja az új dob. Miután a dob furat a javítási pad átmérője kell lennie rendre egyenlő a dob átmérőjét.

Amikor feldolgozása rátétek közötti tágulási bütyök és párna kell bilincs lemezvastagság 1 1 ± 0,02 mm-es ábrán látható. 2.

Amikor telepíti a fék a hordozó felületét a D és T a végén ütését fékbetét munkafelület nem haladhatja meg a 0,2 mm-t. A kezelés után pad lemezt el kell távolítani.

Amikor a kézifék szétszerelés megfelelő eltávolítása a visszahúzó rugó 6. és 12. (1.) A pad károsodását eredményezheti, hogy a horgok őket. Ez a legkényelmesebb, hogy lőni a rugó fogó gyártható.

Ennek hiányában fogó ajánlatos eltávolítani blokkok a következő sorrendben.

Release 8 csavart, és távolítsa el a korlátozó alátét 9. Nyissa ki a csapot, és 5 együtt vegye a mosó. Aztán egyszerre távolítja el a fékbetéteket a bővítő ököl tengely, majd a rugó könnyen felszabadul.

Set párna kell fordított sorrendben, azaz a. E. tavaszi horog akasztó mindkét párna, nyomja, és helyezze őket a tengelyen öklét, majd összevonni.
