Útmutató az építőiparban a rajz
Ha így egy rajzot kell vezérelnie rendelkezései az állami szabványok:
GOST 2,303-68 "Line";
GOST 2,305-68 „Képek - típusok, vágások, szakaszok”;
GOST 2,306-68 „megjelölés grafikai anyagok és a végrehajtási szabályairól a rajzokon”;
GOST 2,307-68 „méretezése és tűréshatárok”;
GOST 2,316-68 „szabályok alkalmazásának a rajzok, műszaki adatok és táblázatok”;
GOST 2,104-68 "Major címkéket."
Egy algoritmust építi a rajz hüvely:
Új dokumentum létrehozása - rajz.
Alapértelmezett meghívták rajz egy A4-es formátumban.
Az eszköztáron „asszociatív nézetek” click „Standard nézetek” és válassza ki a modell kialakulását egy rajz
Nyomd meg a gombot csak egy formanyomtatvány - „Front”
Határozza meg a térbeli helyzetét formátumban.

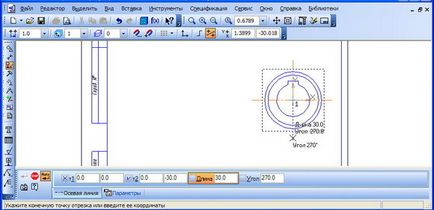

Azt, hogy megjelenése. Az instrumentális „Legend” panel kattintson a „középvonal két pontot”, és felhívni a középvonala.
A műszerfal „Legend” nyomógomb „vágási vonal” állásba, és állítsa be a vágási sík (függőlegesen origón).

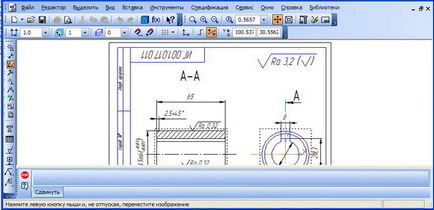

A „Cut / a” műszerfal „asszociatív típusú” épület szakasz A-A.
Mi határozza meg a vágási pozíció térben formátumban.
Azt, hogy a vágás. Az eszköztáron „Legend” sajtó „a középvonala a két pont”, és felhívni a középvonal.
Az eszköztár „Méretek” okozni a szükséges méreteket a rajzon.
Tűrések mérete határozza összhangban megadott értékek egy példa a rajz feldolgozás a hüvely.
Mi határozza meg az értékét felületi érdesség a „érdesség” műszerfal „Legend”.
meghatározhatatlan érdességi paraméterek beállítása a legördülő menü „Insert”.
Azt, hogy a technikai követelményeket a legördülő menü „Insert”.

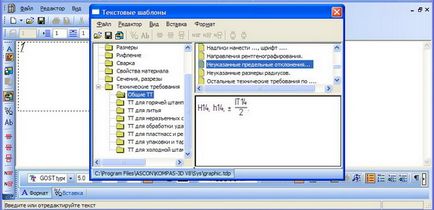

Használhatja kész könyvtár sablonok tervezési előírások.
Az ablak bezárása szerkesztésére vonatkozó műszaki követelményeket és helyzetének meghatározására a szöveg ebben a formában a tér felett a bélyeg a cím blokk.

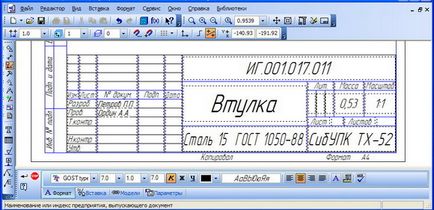

Töltsük grafikonok bélyegző a cím blokk.
