Szabályai a választott vezetők és a kapcsolási rajzok különböző LED modulok
Mi az a LED driver? LED meghajtó egy olyan eszköz, hogy stabilizálja a LED áram, amikor építeni a fedélzeti hálózat egy jármű. Vannak még a vezetők, csatlakozni.
Mi az a LED driver?
LED meghajtó egy olyan eszköz, hogy stabilizálja a LED áram, amikor építeni a fedélzeti hálózat egy jármű. Van még egy vezető, csatlakozik a hálózathoz 220, de nem beszélünk róluk.
A meghajtóprogram csatlakozni LED indokolt funkció LED csökkenti a belső ellenállása hevítve.
Köszönhetően az ingatlan, az áram a LED szereplő feltételes egyenfeszültség hálózat növeli spontán, ami megnövekedett fűtési LED és újra emelkedő áram. A végén, a LED miatt megsérülhet termikus bontás.
Továbbá, a jármű elektromos rendszer feszültség impulzusok vannak jelen, hogy 100 V, ami károsíthatja a LED. A sofőr is védelmet nyújt, valamint az ilyen impulzusok.
A mi az elv a jelenlegi szabályozó? jelenlegi stabilizátor elvén működik fenntartása egy stabil, előre meghatározott áram nem függ a tápfeszültség és a feszültségesés a terhelést, ha a feszültségesés nem haladja meg a tápfeszültséget.
A kimeneti feszültsége a stabilizátor változhat. Ez attól függ, hogy a feszültségesés a terhelést. A kimeneti feszültség fog változni, hogy a terhelést folyni, mivel a jelenlegi stabilizátort. Ha megváltoztatja a feszültségesés a terhelés (például a felvétel egy másik LED áramkör), a feszültség a vezető kimenet automatikusan változik, hogy fenntartsák a jelenleg adott.
Mik a jelenlegi szabályozók? Vannak lineáris és impulzus (PWM) aktuális stabilizátorok. Most fogunk beszélni lineáris szabályozót.
Stabilizátor Stabilizátor úgynevezett lineáris elven működő, a LED áramkorlátozó túlzott feszültségesés a feszültségstabilizátor áramköri elemeket.
Az előnye, hogy a csatlakozók száma lineáris szabályozók alapján a chip van AMC 7140D.
Egy példa a használati típus stabilizátorok „3.Svetodiodny vezető alapú AMC7140 80 mA (stop boríték plusz egy kontroll)”, a kapcsolat LED modulok nappali világítás. Ebben az esetben a hálózati bemenet kapja a tápfeszültséget kapcsolása DRL rendszer, és a kioldás bemenet (fehér), valamint a szolgáltatott teljesítmény a fő világítási rendszer. Is, mint a vezető lehet használni LED szerelvények hátsó lámpák modulként, stop borítékot.
Egy példa a használati típus stabilizátorok „2.Kontroller TPC Ver.3.ST megfordítására LED R-LED stabilizációs” vannak LED modul kapcsolatot irányváltó LED, mint egy dimenzió-turn, amely kivágott burkoló jel, ha az irányjelző és benne bizonyos idő után az off-irányjelző.
Egy példa a LED-modul típusú „1.exModule 2way”, szolgálhatnak a modul a fehér-sárga fénykibocsátó diódák nem reverzibilis típusú, méretű, forgatás.
Kapcsolási rajzot lineáris szabályozók.

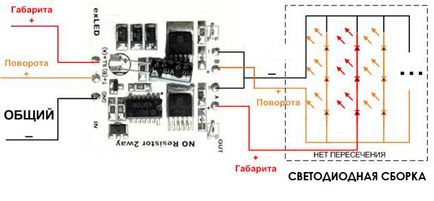

Kapcsolási rajzok lineáris szabályozó bezrezistornymi egyesítő modul típusú, 1.exModule 2way
Bekötési rajz lineáris szabályozó Ellenállás hálózati modul típusát, 1. exModule 2way
Pulzáló LED meghajtók.
Pulzáló LED meghajtók is léteznek, más néven, PWM járművezetők. A működés elve alapul létre áram a LED áramkört, alkalmazásával a feszültségimpulzus egy láncot, amely egy kondenzátor és induktivitás, az áram értéke a LED-láncok hossza határozza meg ezen impulzusok. Az impulzus hossza, az aktuális érték nagyobb.
Mivel a pulzáló működése ilyen stabilizátorok nem magas hő. Ez azt jelenti, hogy ha működik áramok 1 A-ig bezárólag további hűtés nekik nem szükséges. Továbbá, mivel az impulzusszélesség függően a bemeneti feszültség és automatikusan megváltoztatja a változó bemeneti feszültség, lehetőség van az ilyen szabályozó egy bemeneti feszültség 30 V, ami nem lehetséges lineáris szabályozók.
Hátrányai kapcsolási szabályozók:
1. A széles körű áramok közötti stabilizációs (50-100 mA)
2. A nem tudja használni az összegyűjtött vezetők, ami áll egy áramkorlátozó ellenállással.
Ez károsítja a járművezetők és a szerelvény maga!
3. Nem használható áramok akár 150 mA
A jelenlegi katalógus termékek az alábbi típusú impulzus (PWM) stabilizátorok:
Például csatlakoztassa LED-összeállítás esetében DRL. Benne lesz a kérésére a vezető. Ehhez használja a vezetőt az „1. PWM vezetők a kontroll plusz
Ha azt akarjuk, hogy DRL automatikusan bekapcsol, ha a motor indításakor, akkor szükséges, hogy a járművezető szám alatt a „3. Drivers PWM vezérlő, valamint a szabályozás és a motor működése
Ha azt akarjuk csatlakoztatni további világítási berendezés, amely be- és kikapcsolása kérésére a driver, akkor jobb, ha a vezető a száma „2 PWM vezetők kezelni a negatív. mert negatív vezetéket a fedélzeti hálózat sokkal könnyebb megtalálni, mint a pozitív.
Csatlakoztatásához részegységek a stop és méretei, azzal a lehetőséggel, szimuláló DRL xenon hatása (villog éles és sima építmény) és egyéb LED-es összeállítás, ahol szükség van, hogy konfigurálja a jelenlegi 5 mA pontossággal 0-700 mA. akkor kell használni a sofőr szám alatt a „4. Programozható PWM LED meghajtók
Hogyan válasszuk ki a stabilizátor?
Azért jöttünk, hogy a kiválasztási kritériumokat a LED-összeállítás.
Szüksége van egy lineáris szabályozót, ha:
1. Ön egy LED-összeállítás az ellenállásokat.
2. Azt akarjuk, hogy a jelenlegi kevesebb, mint 150 mA, de a maximális érték nem lehet nagyobb, mint 350 mA.
3. Szüksége van egy stop-távolság mód, de nem akarja, hogy vesz egy programozható szabályozó.
4. A szerelvény egy reverzibilis LED
Szüksége van egy kapcsolóüzemű szabályozó, ha:
1. Ön szeretne csatlakozni a LED-összeállítás ellenállások nélkül jelenlegi több mint 300 mA, legfeljebb egy amper.
2. Ha azt szeretné, hogy szerelvény automatikusan, amikor a motor beindult.
3. Ha azt szeretnénk, hogy hozzanak létre áramot bezrezistornoy LED-összeállítás legfeljebb 5 mA.
Válogatás stabilizáció minősítés.
Annak érdekében, hogy válasszuk ki a megfelelő áram kívánt illesztőprogramot, akkor meg kell mérni az energiafogyasztást LED jelenlegi összeszerelés és kap a vezető a jelenlegi stabilizáció vagy alatt körülbelül 30-50 mA. De ne fenti elrendezésből sikertelen!
A következő csak alkalmas összeállítások LED stúdióban.
Annak érdekében, hogy az intézkedés a jelenlegi fogyasztás a LED-összeállítás, akkor ellenőrizni kell, hogy az ellenállások része a LED-összeállítás. Ha az ellenállás szerelvény, meg kell csatlakoztatni a feszültségforrás 14 sorba, és csatlakoztassa a készüléket a árammérő üzemmódban, és rögzíti a kapott áramot. Kivonjuk a kapott érték 50 és az eredmény lesz szükség, hogy kiválassza a vezető jelenlegi stabilizáció.
A rendszerek, amelyek nem részei az ellenállások, szükséges meghatározni a típusát és LED-ek száma. Ha a LED-ek, mint a LED-ek a linkre, majd 3528 van a LED 3528. Ha a LED nem hasonló a link LED 5450 LED 5450, hogy van.
Meg kell határozni a LED-ek száma és típusa kapcsolatot. Ha nincsenek feliratok szerelvény típusú "1: 4", "1: 2", az alapértelmezett kapcsolat "1: 3".
Miután foglalkozott a kapcsolat típusát, meg kell osztani a LED-ek száma a második szám a megjelölése a típusú kapcsolatot (4, 2, 3). Ezután, a LED-ek 3528 hogy a kapott értéket megszorozzuk 10. Ez a kívánt jelenlegi stabilizálódás.
LED 5450, meg kell tennie minden ugyanaz, csak 30-szoros szorzata.
LED szerelvények, Kínában vásárolták megköveteli a saját módszerét. Úgy kell csatlakoztatni egy feszültségforrás 12 sorba az árammérő és a kapott értékeket, hogy 100 mA, és kívánatos áram. Kínai szerelvény csatlakozni csak a lineáris szabályozót!
Melyek a gyakori hibák elismerik az emberek, amikor kiválasztják a jelenlegi stabilizátor?
1. Kapcsolja be ellenállás szerelvény a kapcsolóüzemű szabályozó, ami nem mind stabilizátort és összeszerelés
2. A jelenlegi megértése a stabilizátor a címben, mint a maximálisan lehetséges aktuális stabilizátort, amely kimenetek helyett aktuális stabilizáló és összekötő, például a szerelvény fogyaszt 200mA, hogy a stabilizáló kibocsátó 500 mA, ami tény, hogy a szerelvény. Az aktuális cím lesz stabilizálni a kimenet mindig.
3. Egy kapcsolóüzemű, egy áram, ami sokszor kevesebb, mint a szükséges egységet. Emiatt kulcsfontosságú eleme a stabilizátor folyamatosan nyitott állapotban van, és a stabilizátor károsodhat.
