Bekötése Daewoo Nexia (Daewoo NEXIA) - az elektromos áramkör
Oldalunkon letöltheti jó minőségű rendszerek összes Daewoo Nexia - az motoralkatrészek és befejezve az elektromos berendezések. Képek és nagyfelbontású színes - az, hogy először kattintson a bal egérgombbal, hogy növelje a rendszer, majd mentse el a számítógépére. De először egy kis történelem az autó. Lásd a második része a cikket - áramkör rendszerek Daewoo Nexia.
History Daewoo Nexia
Auto készült teste, mint a szedán és ferdehátú (3-ajtós és 5 ajtós). Motorok kínált csak benzin lehet választani:- G15MF - 1498 cm3 (75 LE)
- A15MF - 1498 cm3 (85 LE)
- F16D3 - 1597 cm3 (109 LE)
- A15SMS - 1498 cm3 (80 LE)
Váltó: 5 sebességes kézi vagy 3 sebességes automata.
Ez talán a legnehezebb töréstesztek gép ... meggyalázták a biztonsági szintet mind a 100%.
Műszaki Daewoo Nexia 1 és 2:
Elektromos áramkör Daewoo Nexia N100 és N150

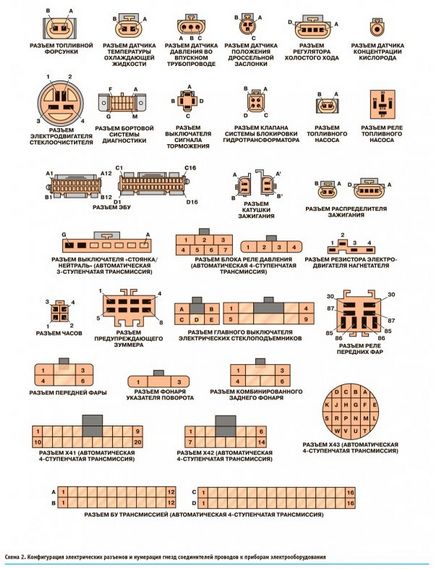

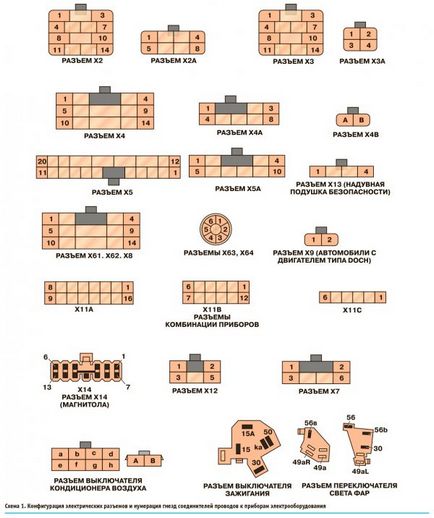

1. Konfiguráció elektromos csatlakozók és a huzal számozási csatlakozó aljzatok elektromos készülékek Daewoo Nexia:
2. Elektromos csatlakozások gyújtáskapcsoló, starter és egy generátor, és a diagramot Daewoo Nexia vegyületek gyújtási rendszer eszközök:
3. sematikus diagramja Daewoo Nexia - vegyületet üzemanyag-befecskendező rendszer érzékelők számítógépes típusú IEFI-6:
4. Az elektromos csatlakozások hiba figyelmeztető lámpa jármű motorja Daewoo Nexia, a nyomatékváltó zárrendszer, üzemanyag-szivattyú és a fedélzeti diagnosztikai rendszer ECU IEFI-6 típusa:
5. bekötése Daewoo Nexia:
- az elektromos csatlakozások a gyújtási rendszer eszközök;
- vegyület üzemanyag-befecskendezők, táp és a földelő csatlakozó ECU típusú IEFI-S és IEFI-6.
6. Az áramkör az üzemanyag-befecskendező rendszer érzékelők:
7. A kábel csatlakoztatás motor meghibásodása figyelmeztető lámpa Daewoo Nexia, a nyomatékváltó zárrendszer, üzemanyag-szivattyú és a fedélzeti diagnosztikai rendszer ECU típusa IEFI-S:
8. Elektromos csatlakozások jármű világítási eszközök:
9. bekötése Daewoo Nexia - kapcsolat ködlámpák és hátsó ködlámpa:

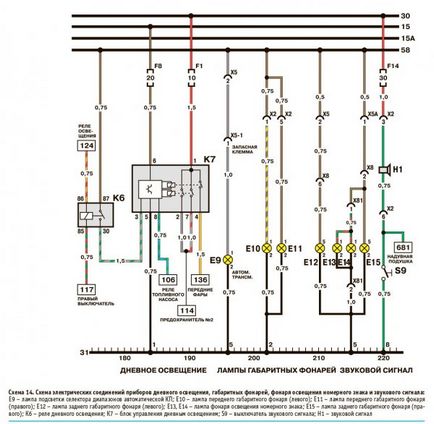

10. Instruments nappal, oldallámpák és lámpa világítja meg a rendszámot, és az elektromos csatlakozások épek:

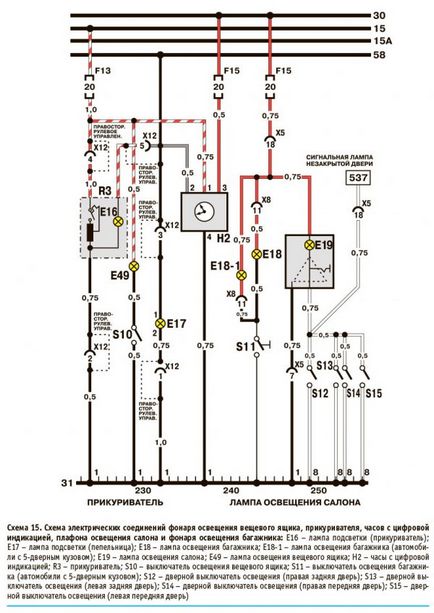

11. Villamos berendezés rendszerek Daewoo Nexia: lámpa világítás a kesztyűtartó, szivargyújtó, az órák számát kijelző, belső világítás és a csomagtér-világítás:

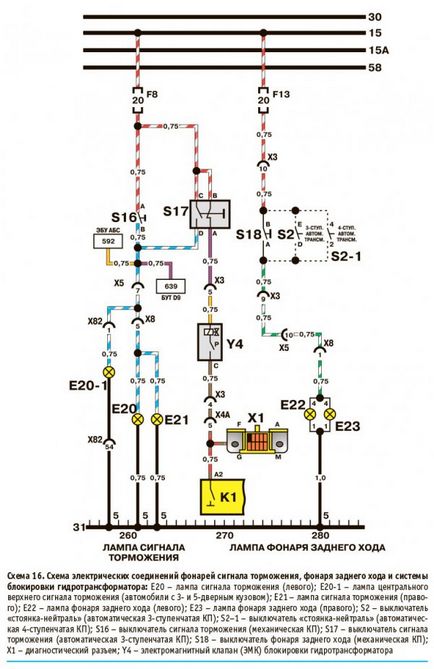

12. Vezetés A jármű fékezési jelzőlámpák, és hátrameneti lámpákra és nyomatékváltó zárrendszer:
13. A munka az irányjelző és elakadásjelző:
14. Elektromos csatlakozások hátsó ablak elektromos fűtési Daewoo Nexia:
15. sematikus diagramja Daewoo Nexia - vegyületet és szélvédőmosó és a hátsó ablak:

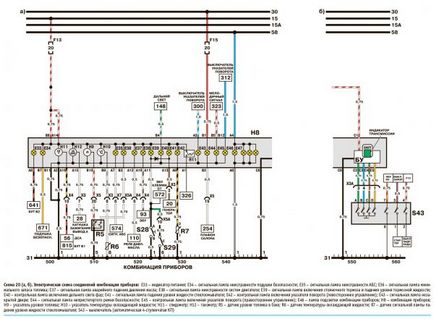

16. A kombináció a készülékek:
17. Circuit Daewoo Nexia 3 fotó - egy elektronikus vezérlőegység csatlakozik a vezérlő rendszer csomópontjait:
18. Az áramkör a hűtőrendszer és a légkondicionáló Daewoo Nexia:
