kalkulátor elf

ELF kalkulátor úgy tervezték, hogy a felhasználó (munka) üzemmód vagy teszt üzemmódban.

A teszt üzemmódban végezzük ellenőrzés kalibráláshoz a számológép (3.6 az útmutató), felhalmozódott ugyanakkor adat nem kerül tárolásra.

A felhasználói mód számológép átalakítja a villamos jeleket a CID értékek térfogat, hőmérséklet, nyomás, tömeg, hő, és fogyasztott villamos energia. Ebben kalkulátor és feldolgozza ezeket a paramétereket a kiválasztott felhasználói egyedülállóan specifikus mérőáramkör amely a memóriában rögzített a kalkulátor beállításakor a távoli konfigurációt.

Mindegyik mérést áramkör áll egy vagy több mérési csatornákat. A mérőcsatorna (számviteli alrendszer) utal egy bizonyos meghatározott paraméterek (V, T, P, G, Q, C), az Egyesült közös paraméterek használat és a jelenléte a hibák.

Táblázatok 2.1 ÷ 2.3 bemutatja az alapvető rendszer mérési végrehajtott ELF számológép, és a megfelelő mérési csatornák a számított tömege képletek, hő és paraméter neveket személyre azokat a csatornákat.

Különböző kombinációk az alapvető mérési áramkörök látható a 2.1 és 2.2 megvalósítását teszi lehetővé az összes lehetséges rendszerek kereskedelmi és technológiai Registry közüzemi források. 2.3 táblázat olyan számviteli rendszer, amely lehet végrehajtani csak útján számológépek ELF-03 vagy ELF-04.

Nevek a mért paraméterek, amelyek két, a szükséges szimbólumok és egy további. A paraméter neve szerint kialakítjuk az alább felsorolt ​​szabályok.

Az első karakter a név parametraopredelyaet fizikai értelmében paraméter:

Vnimanie.V egy mérési csatorna számológép ELF lehetővé tekintve bármilyen tömegű vagy térfogatú hűtőfolyadék. A választás, amelynek ezen paramétereket kell mérni, a felhasználó által végzett beállításakor a számológép.

A második karakter a név parametraopredelyaet mérési csatorna kalkulátor:

További parametravvoditsya szimbólum nevét hő mérőcsatorna és jelzi, hogy melyik paraméter vonatkozik vezeték ebben a mérőcsatorna:

Vnimanie.Dlya beállítások elfogyasztott villamos mérőcsatorna először be kell állítania egy mérőcsatorna segítségével a program „ELF-konfigurátor”, mint a térfogatmérő csatornán (például, ELF-01 áramkör 60, 80, 90, 30 vagy 40), majd egy mérési átalakító segítségével válassza ki a mikrohullámú sütő.

A fent említetteken kívül megnevezések a 2.1 ÷ 2.3

A következő paramétereket használjuk a számítások során, de nem jelennek meg az archívumban a kalkulátor:

paraméter nevek # 961; és h vannak kialakítva a szabályok szerint a fent meghatározott.

2.1 táblázat - Mérés áramkörök által végrehajtott első pár bemenetek a kalkulátor

1). A számológép nem engedi ELF egyszerre megjeleníteni és archiválja a tömege és térfogata hűtőközeg (víz). A választás, amelynek paraméterei regiszter értékeket (tömeg vagy térfogat), ez történik a számológép.

2). Csak a végrehajtását ELF-04.

3). Elérhetőség hűtőfolyadék csatorna mérési térfogat határozza beállításakor kalkulátor.

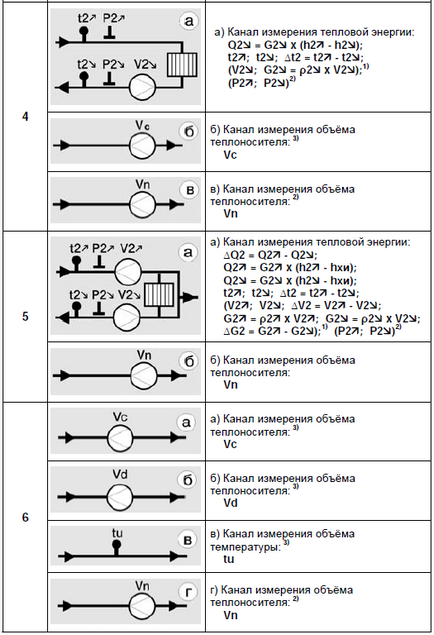

2.2 táblázat - Mérés áramkörök által végrehajtott második pár bemenetek a kalkulátor

1) A számológép nem teszi lehetővé ELF egyszerre megjeleníteni, és archiválja a tömege és térfogata hűtőfolyadék (víz). A választás, amelynek paraméterei regiszter értékeket (tömeg vagy térfogat), ez történik a számológép.

2) Csak a végrehajtását ELF-04.

3) Miután a hűtőfolyadék csatorna mérési térfogat vagy villamos fogyasztásmérő kerül meghatározásra beállításakor kalkulátor.

4) jelenléte hőmérséklet mérőcsatorna határozzuk beállításakor kalkulátor csak előadások ELF-03 ELF-04.

2.3 táblázat - Mérési Áramkörök megvalósított fűtési rendszerekhez való szelekcióval forró hűtőfolyadék igényeinek

1) A számológép nem engedi ELF egyszerre megjeleníteni és archiválja a tömege és térfogata a hűtőfolyadékot. A választás, amelynek paraméterei regiszter értékeket (tömeg vagy térfogat), ez történik a számológép.

2) Csak a végrehajtását ELF-04.

3) Miután a hűtőfolyadék csatorna mérési térfogat vagy villamos fogyasztásmérő kerül meghatározásra beállításakor kalkulátor.

4) jelenléte hőmérséklet mérőcsatorna határozzuk beállításakor kalkulátor csak előadások ELF-03 ELF-04.

Amikor konfigurálja kalkulátor (a konfiguráció egy távoli konfigurációt és PC szerelt egy olyan programmal, ELF-Configurator) mérési rendszer számológép írt kód formájában:

ELF- (01, 02, 03, 04, 05) - XY

Y - kód mérõkör végrehajtott 2. pár bemenetek a számológép, összhangban a 2.2.

Ha ez a feltétel mindig teljesül X ≤ Y Ez azt jelenti, hogy lehetnek, mint például a mérés áramkörök 12, 22, 45 és így tovább. D. És áramkörök 42, 61 és 83 m. P. nem létezhet.

Abban az esetben, ha Y = 0. megfelelő értékelő által ELF-01, vagy a fogyasztó (felhasználó) nem szükséges, hogy figyelemmel kíséri további paraméterek, kiszámítjuk a kódot érzékelő áramkör határozza kód mérési rendszer H. táblázatban megadott 2.1.

2.3 táblázat mérési áramkörök kódok számológép ELF már megadott formában:

ELF- (03, 04) - XY, ha:

X - megfelel a értéke 1, 2, 3, 4, 8;

Y - megfelel a értékek A, b.
