TV és műholdas antennák

8.1. Reflektorok és polarizers

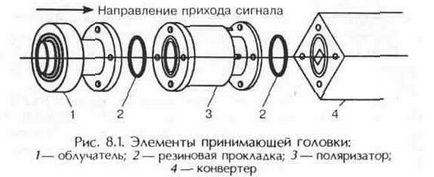

Host fej található, a hangsúly a parabolikus tükör antenna, három részből áll: a megvilágító, a polarizátor és a konverter (8.1 ábra.).

Ezek a különböző funkcionális blokkokat lehet konstruktívan kombinálni és hajtsa végre az ugyanabban a házban (párban vagy mind a három elem együtt).

A visszavert jel egy parabola antenna besugárzó. Ennek célja - közvetíteni az energiát az antenna által vett repeater műholdas televízió keresztül rádiófrekvenciás az átalakító.

A besugárzó - az egyik legfontosabb összetevője az antenna rendszer, így hozzá kell felelnie bizonyos követelményeknek: a iránykarakterisztikának hogy tengelyszimmetrikus és mellékhatások nélkül lebeny; besugárzó nem nagyban elfedje a parabola antenna, mivel ez torzulásához vezet a sugárzási karakterisztikát és csökkenti a kihasználtsági arány forgási paraboloid felülete.

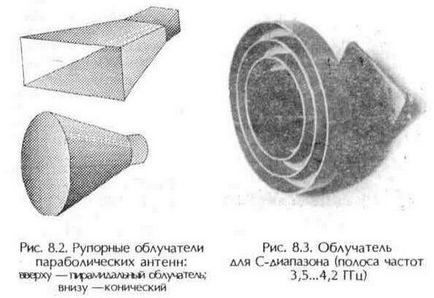

Fénysugarak parabola antennák körsugárzó antenna. Ez lehet szopókák, slot antennák, spirál dielektromos antenna, stb A legegyszerűbb olyan fénysugarak egy nyitott vége a hullámvezető -. Téglalap vagy kör keresztmetszetű (8.2 ábra.).

kör keresztmetszetű hullámvezető nagyrészt megfelel a az antenna táplálási rendszerek - forgásszimmetrikus sugárzási karakterisztikával, ellentétben a piramis (négyszögletes) hullámvezető.

Tervezése fénysugarak számára tengelyszimmetrikus és ofszet antennákat eltérnek kissé. Ez annak a ténynek köszönhető, hogy a parabola antenna jellemzi viszonyítva az átmérőnek a gyújtótávolság a forgási paraboloid (F / D).

A legtöbb jelenleg gyártott tengelyszimmetrikus műholdas antennák F / D paraméter körülbelül 0,3. 0,4, és ofszet - a sorrendben 0,5. 0.6. Ennek megfelelően fénysugarak számára tengelyszimmetrikus és eltolásos antennák gyártják különböző „nyitási szög.”

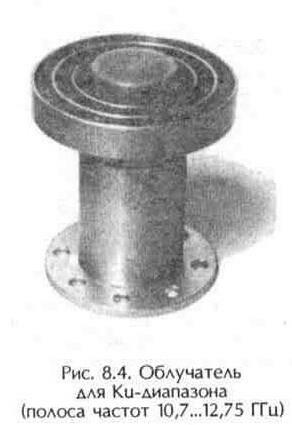

A modern design, három reflektorok fém gyűrű a jobb összpontosítás az elektromágneses hullámok és olyan keskeny antenna iránykarakterisztikának. Így a besugárzó egy irányított antenna, amely fel van szerelve a hangsúly a parabolikus reflektor (ábra. 8.3, 8.4).

Mi létre a besugárzó a használata teljes tükör a felület és REA CIÓ a legnagyobb az antenna nyeresége.

Elektromágneses hullám terjedő térben a tenyeres útmutató műhold antennát az antenna földi malom CIÓ jellemzi polarizáció, t. E. Az orientációs CIÓ vektor feszült a villamos a A E felületéhez viszonyított a Föld (lásd. Ch. 1, p. 5) .

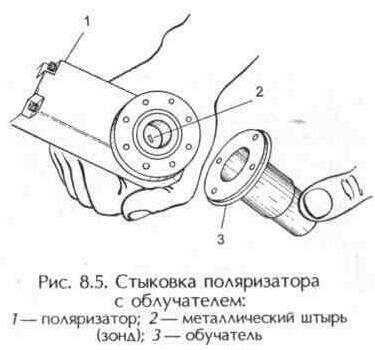

A polarizátor egy olyan eszköz, amely mind a hatékonyságát, hogy kiválassza a kívánt típusú polarizációs vett rádióhullámok. Általában, a polarizátor közé van beépítve a besugárzó és a konverter (ábra. 8.5). Az összeszerelés során fontos, hogy biztosítsa a jó tömítést. Például a gumi tömítés kell elhelyezni pontosan fém rések és nincs torzítás.

Elve szerint a fellépés polarizátorok lehet mechanikai, ferrit (elektromágneses) és pulzus ferrit.

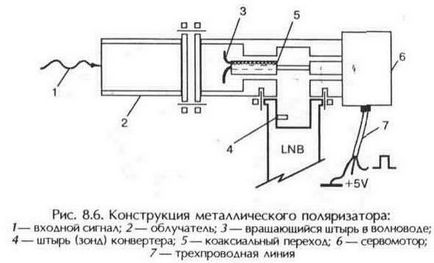

A készítmény tartalmaz egy mechanikus polarizátort petlepodobny vagy PIN vezető (3) (összekötőelem elektromos utat átalakító) és a működtető (6) (ábra. 8.6). A tengelykapcsoló elem (4) belép az elektromágneses mező a hullámvezető, és átalakítja Ener

Gia villamos árammá. Ugyanez a funkció végzi bármilyen TV antenna, hogy szoktuk látni az épületek tetejére, illetve szerelése.

Annak érdekében, hogy csatolóelemhez maximális elektromotoros erő vagyunk fejlesztettek ki, amelyek a leginkább vezető generál elektromos mező szükséges, hogy a szonda ugyanolyan helyzetben, mint kibocsátó antenna a műhold. Ennek megfelelően a fogadó rendszerben kell elválasztani a jeleket az egyik polarizáció a másik, és vigye külön-külön.

A mechanikus polarizátorokból átmenet egyik polarizációs másik növelésével a tápfeszültség a 13 (V polarizáció) és 18 (H polarizáció). kapcsolási rendszer lehetővé teszi, hogy kap két rögzített értékeit polarizáció, a választás, amely a mechanikai mozgás - forgatás tengelye körül az elem miatt léptetőmotor. A jelenléte mobil elemek csökkenti a mechanikai megbízhatóságát a polarizátor.

Az elektromágneses polarizátor (ábra. 8.7) a választott polarizációs (ábra. 8.8) változtatásával az áram nagyságának a tekercsben (3) seb a ferritmag (2). A megbízhatóságát ilyen polarizátor magasabb, mert nincsenek mozgó alkatrészek. Ezen túlmenően, polarizátorokból a jelenlegi szabályozás lehetővé teszik zökkenőmentes kiigazítást polarizáció.

A polarizáció a jel kerül átvitelre egy műholdas, szigorúan párhuzamos (H) vagy merőleges (V) poverhnos-

ty a Föld csak a hosszúság a műhold is. Ha a vétel áthozott a keleti vagy a nyugati miatt a görbület a földfelszín feletti polarizációs sík ferde felülethez képest. A további fogadó hosszúság pont a műhold koordinátáit, annál nagyobb ez a dőlésszög. Ennek megfelelően, a polarizátor

A keverjük egy kisebb vagy nagyobb szögben, hogy a föld felszínén.

Ez a probléma akkor jelentkezik, ha az antenna van telepítve a helymeghatározás több műhold. Minden szög a műhold, így szükség van egy sima jelenlegi kiigazítási polarizáció. Minden egyes műhold, annak kiválasztott értéket a vezérlő áramot és az a szög a polarizációs síkját a horizonton.

Európai műholdak (. ASTRA, EUTELSAT, stb) főleg lineáris polarizációt, és az orosz (GALS1, GALS2, TDF2) - csak a kör alakú. Ahhoz, hogy megkapja a kör alakú hullám elülső polarizátor szerelt egyik eleme - depolarizátor, amely átalakítja a cirkuláris polarizáció egy lineáris (ábra 8.9.).

Olyan eszköz, amely átalakítja az egyik típusú polarizációs a mező a hullámvezető kör keresztmetszetű (2) egy másik, jelentése hullámvezető szegmenst, ahol olyan hosszanti inhomogenitás formájában dielektromos lemezek (anyag teflon vagy hasonló.) (1), és a fém rudak (H vagy V). Nyilvánvaló, hogy a fázis a hullámok sebessége, amelyben a vektorok f elektromos mező párhuzamos vagy merőleges a lemez vagy rúd különböző.

Tegyük fel, hogy egy hullámvezetőt kör keresztmetszetű hosszanti inhomogenitások extends lineárisan polarizált hullámot, amelyben a vektor E formák a szabálytalanságokat síkszög 45 °. Felbontjuk Ezt a vektort két komponensre párhuzamos és merőleges a síkra heterogenitás. A bemeneti a depolarizátor mindkét mező összetevők azonos, és azonos fázisban. Ha a hossz és a konfigurációs paramétereket lapok vagy rudak úgy választjuk, hogy a kimeneti fázis közötti különbség a párhuzamos és merőleges komponensek a vektor f 90 ° (3,14 / 2), a kimeneti eszköz helyett lineárisan polarizált területen, kapjunk egy olyan területen, cirkuláris polarizációs. Ez egy polarizátor 3.14 / 2. Ha egy ilyen polarizátor belép a pályáról körpolarizáció konvertálja a lineárisan polarizált területen. Attól függően, hogy a helyzet a dielektrikum és a csapokat egy hullámvezető a cirkuláris polarizáció konverzió végezzük egy függőleges vagy vízszintes.

Bizonyos esetekben, ha jelet mindkét fajta

polarizáció (lineáris európai műholdak és körkörös orosz GALS és TDF2) tehet anélkül, hogy a depolarizátor. Azonban, a hatás a veszteség 3 dB a szintjét a kör alakú jel, amely megfelel a növekedés az antenna kívánt átmérőjű 1,4-szer. Mert adásokat GALS nem kritikus, mint a Belarusz Köztársaság a jel érkezik például Minszkben, „lemez” jóval kisebb (0,6. 0,9 m), mint jelek bármely európai műhold.

Eshe polarizátorok tekintetében térnek el egymástól diszkontinuitás (folytonossági) változik polarizáció. A mechanikus polarizátorok diszkréten változó polarizációs síkját 90 ° -kal. Polár jelenlegi szabályozás lehetővé teszi, hogy simán változtatni polarizációs síkját.

Van is egy impulzus-ferrit polarizátorok, amelyben a polarizációs szonda mozog a mechanizmuson keresztül. Ha szabályozni ezt a mechanizmust a polarizátor küldött sorozata impulzusok, amelyek időtartama hordoz információt a kívánt helyre a polarizátor. Ilyen nikolok polarizációs síkját változik diszkréten, de egy kis mintavételi intervallumot.

Elektromechanikus polarizátorokból igényel három vezérlő jeleket a vevő, míg a mágneses szükséges csak két (ábra. 8.10).

Az előnye elektromechanikus polarizátorok képest mágneses valamivel kisebbek jel elvesztése. Most elektromágneses polarizátorokból főleg használt C / Ku-rotorok.
