Primer kiépített számítógép saját kezűleg a részletek
tartalomjegyzék
Kész vegyületet egy első részének kábelek, folytassa a következő fontos lépés a - telepítése és bekötése a tápegység (PSU). De mielőtt elkezdené ezt az eljárást, viszont a figyelmet, hogy néhány konkrét, amelyek hatással lehetnek a választott kiegészítők vásárlására, persze, ha még nem tette meg.
Típusú tápegységek
Bizonyos esetekben a tápegység már telepíthető a futómű a gyárban, így nem kell, hogy csináld magad. Mindazonáltal, a mi véleményünk, ez a két összetevő jobb vásárolni külön-külön. Így sokkal könnyebb felvenni a test megfelelő a design és elrendezése a belső alkatrészek, valamint válasszon egy PSU optimális teljesítmény a jövő rendszere.
Ebben az esetben a tápegység lesz alján található a ház alatt a fedélzeten. Ez most a legnépszerűbb elrendezés, bár újabban a legtöbb esetben, az ő helye volt a tetején. A mi jár egy ilyen változás?
Korábban, hűtése belső összetevői tápegységek kis és közepes teljesítményű, egy ventilátort található a hátsó végében.
Feladata, hogy a forró levegőt fúj belülről PD. Ez a hűtés a módszer még ma is megtalálható néhány low-end kis tápegységek.

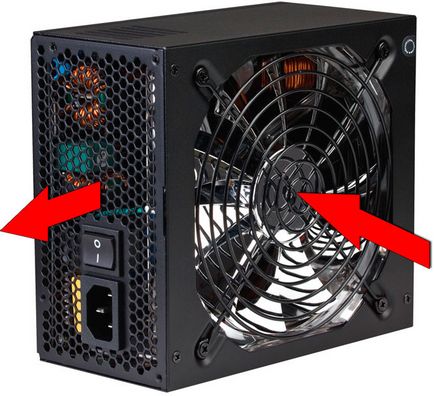

A modern tápegységek (különösen nagy teljesítmény) hűtésére a belső használt alkatrészek hatékonyabb módon. Most, a ventilátor található alján a blokk fal és fújja a levegőt.
Következtetés a forró levegő áramlási végezzük természetes nyílásokon keresztül, amelyek úgy vannak elrendezve, a hátsó falon, ahol a fúj ventilátor korábban.
Abban az esetben, amikor a BS tetején található, a légbeömlő fúj történik egy területen található közvetlenül a processzor hűtési rendszer. Abban az időben a csúcsterhelés a CPU, a levegő itt is nagyon meleg, ami csökkenti a hűtés hatékonyságát a tápegység elemek és túlmelegedés léphet fel.
Ha a BS alján található, a beszívott levegő érkezik a hajótest alján. Itt a légtömeg hőmérséklete lényegében független a számítógép működési mód, amely a normál hűtési üzemmódban mondat komponensek még nagy feldolgozási terhelést a számítógépen.
Tovább árnyalatot, amellyel meg tud felelni - tápegységek moduláris kábelezés elrendezését. Ezek többsége a vezetékeket a hatalom a számítógép-alkatrészek nincsenek lezárva a gyárban a blokk és, szükség szerint a speciális csatlakozót. Kivételt képeznek a kábelek, amelyek felelősek az áramellátást az alaplap és a processzor, ami mindig nem cserélhető.
Előnyei a moduláris elrendezés nyilvánvaló. Lehetősége van arra, hogy csatlakozzon csak a kábelek számát, ami elég lesz ahhoz, hogy a kínálat a komponensek jelenleg telepített, ezáltal csökkentve a vezetékek számát a ház belsejében. Ez viszont hozzájárul a jobb légáramlást és továbbfejlesztett hűtés PC alkatrészek, ami növeli az élet a működés, valamint pozitív hatással van a stabilitást a számítógép.
Telepítése tápegység
Térjünk vissza a szerelvény. Akkor is, ha az első összeállítani egy számítógépet, egy helyen kell telepíteni a tápegység nem lesz nehéz megtalálni.
Nézd meg a hátsó az ügy. Felső vagy alsó, akkor megjelenik egy nagy téglalap alakú kivágás. A sarkok négy lyukat, amelyek a felmászik a PSU csavarok nagy faragványok.
Amikor célba a tápegységet a tokban, ne feledje, hogy a hűtőventilátor kell elhelyezni az alján.
A berendezés csatlakoztatása az elektromos egység
A telepítés után a tápegység, hadd vezetékes csatlakozás az alaplap és eszközök. Először is, meg a legvastagabb kábelt felelős a tápegységet az alaplapra. Ő végű nagy 24 tűs csatlakozóval.
Gyakran ez a csatlakozó két részre osztható (20-pin + 4-pin) a rendszer kompatibilis a régi táblák, amelynek 20 tűs tápcsatlakozó.
Keresse meg a csatlakozó kábel az alaplap nem lesz nehéz, mert a mérete. Leggyakrabban ez mellett található a RAM slot, jobb szélén a fórumon. Amely megszüntetné a lehetőséget helytelen bekötés, néhány csapok a csatlakozókat metszett élű, és annak jobb oldali falon van egy mélyedés a reteszt.
Egy másik kábel, amit meg kell csatlakozni az alaplap, a processzor akaraterő. Esetünkben van dolgunk 8 tűs csatlakozó, de sok esetben ez lehet, hogy csak négy láb. Ezért a kábel vezet a tápfeszültség csatlakozó nem csak monolitikus, hanem két részre oszlik, amelyek mindegyike négy csapokat.
Az alaplapi csatlakozó a CPU általában közel a processzor, éppen a bal sarokban. Mivel abban az esetben, a fő hálózati csatlakozó az alaplap, van is védelmi rendszer helytelen csatlakozás formájában ferde sarkok csapok és bemélyedések a reteszeket.
Legyen tudatában annak, hogy egyes tápegységek, különösen olcsó és kis fogyasztású, csak egy 4-tűs csatlakozó a CPU. Ebben az esetben, futtatni egy alaplap egy 8-tűs csatlakozó nem fog működni. Ezért legyen óvatos, amikor kiválasztják a tápegység.
Ez kapcsolatban marad a tápegység az optikai meghajtó és a merevlemez. Mindkét esetben ugyanazt a L-alakú csatlakozót a SATA-eszközök.
Ritka esetekben szükség lehet más típusú csatlakozók - Molex (az alábbi képen). Többnyire azok, amelyeket a régebbi modellek optikai meghajtók és merevlemezek, és nem használják a modern eszközöket. Csak ez a fajta csatlakozó csatlakoztatható a tápegység belső ventillátorok és világítóberendezések testet.
Csatlakoztassa az összes hálózati csatlakozók, itt az ideje, hogy figyeljen a kábelrendező. Ha lehetséges, vezetékek ne lógjon le az alaplap. Lay őket szépen a kontúr mentén az alaplap, hogy azok ne zavarják a légáramlást belsejében áramlik a ház, amely egy normál hűtési módot számítógép-alkatrészek. Túl hosszú drót kötni az elemek a test segítségével csavarják vagy bilincsek. Szóval, sok modern épületek speciális bilincsek, ami lehet egy jó eszköz a hatáskörrel kábelrendező.
Sok kezdő gyűjtők nem fordítanak kellő figyelmet a vezeték lefektetése folyamatot, és teljesen hiába. Végtére is, a jó levegő keringését a test a legfontosabb, hogy a hatékony hűtés komponensek, amely kiterjeszti az élettartamot, és biztosítja a problémamentes működést. Sőt, vetetlen vezetékeket lehet bejutni a ventilátor lapátok vagy akadályozza a hozzáférést bizonyos terminálok és számítógép-alkatrészek, amelyek tovább bonyolítják a folyamat javítása és korszerűsítése.
Miután foglalkozott a már csatlakoztatott kábeleket, folytassa az utolsó lépés a szerelés - telepítés további bővítőkártyák, amely magában grafikus kártyák, hang és hálózati kártyák, TV-tunerek és a különböző szabályozók. Mi egyesíti ezeket a különböző saját középpontjában egy eszköz - minden úgy vannak kialakítva, hogy növelje a funkciókat (konfiguráció), a számítógép és a telepített speciális csatlakozók, amelyek úgynevezett „bővítőhely”.
Bővítőhelyek alatt találhatók a processzor foglalat, közelebb a hátsó fal a ház, amelyen a kimeneti csatlakozók bővítőkártyák, egy sor olyan téglalap alakú kivágások. Minden eredetileg kikapcsolt fém léc.
A mai napig a alaplapokat kiforrasztó alapvetően három típusú csatlakozók, az úgynevezett számítástechnikai buszok, amelyben felhasználásra kerülnek.
Vegye figyelembe, hogy néhány kortárs alaplapok (különösen osztály Hi-End), ezek a csatlakozók nem érhető egyáltalán. Tehát, ha azt tervezi, hogy telepíteni a számítógépre PCI-eszköz, legyen óvatos. A mi esetünkben, van annyi, mint három PCI slot, ami festett kék.
ShinaPCIExpress (PCI-E iliPCIe) X1 - a nagy sebességű buszt továbbítására használt egyetlen soros adatsort. Csakúgy, mint a PCI busz, úgy tervezték szerelvényt egy több belső perifériák, amelyek közé tartoznak a különböző szabályozók, hangkártya, Wi-Fi adapterek, és mások, de van egy sokkal kisebb csatlakozó méretek. A mi alaplap ilyen rések kék és vannak bekötve az összeg két darab.
ShinaPCIExpress (PCI-E iliPCIe) X16 - a nagy sebességű busz, amely felhasználható adatátvitelre 16 kétirányú soros vonalon. Duplex sávszélesség X16 vegyület 32 Gb / s abban az esetben a gumiabroncs változata PCIe 2.0, és a 64 Gb / c y változata PCIe 3.0.
A másik végén a tábla csavarokat nagy menettel a hátsó futómű.
Ugyanakkor figyelni arra, hogy a tápegység csatlakozók moduláris felépítés és két részből áll, amelyek közül az egyik tartalmazza a hat csapok, és a másik kettő. Az utóbbi nem vesz részt a 6-tűs csatlakozóval.
következtetés
A telepítés belsejében lévő alkatrészek esetében lehet befejezettnek tekinthető. Mi csak vissza az előlapot és az oldalsó fedeleket.
Telepítése előtt az előlap ne felejtsük el, hogy vegye le a kupakot azokon a helyeken, ahol telepítette a készüléket a külső rekeszek, mint például az optikai meghajtó, merevlemez-meghajtók, kártyaolvasók és a többi.
Ez minden. Rendszerünk készülék teljesen összeszerelt és kész.
Most, hogy tudjuk, hogyan és hol kell telepíteni a különböző alkatrészek a számítógép, akkor bármikor a saját, hogy a csere a meghibásodott alkatrészeket korszerűsítésére vagy a számítógépben.
