Computer fan irányítani a saját kezét
Computer fan irányítani a saját kezét
Az egyszerű felhasználó számára, hogy speciális áramkörök motorok hűtők tűnhet bonyolult és ijesztő feladat. Létrehozásához a legegyszerűbb szabályozó igényel csak négy elemből áll:
- p-n-p tranzisztor;
- vágás ellenállás 2.2 ohm;
- változtatható ellenállás 4.7 ohm;
- kondenzátor 100 uF, 25 V

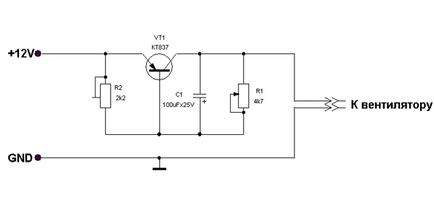

Reakcióvázlat hűtő fordulatszám-szabályozó
A kiválasztási tranzisztor kell vizsgálni az összeget a ventilátorok. Az egyik, két 80mm rajongók. Elég KT814 vagy KT816. Ha azt szeretnénk, hogy állítsa néhány rajongói 120mm. érdemesebb használni valamit erősebb, például KT818 és KT837.
Mint látható egy diagram a szabályozó nagyon egyszerű, és gyűjtik a percek. Megfelelően összeállított áramkör elkezd dolgozni azonnal. Trimmer csak akkor szükséges, hogy állítsa be a minimális ventilátor sebességét.
Annak igazolására, az áramkör működését, gyűjtöttünk ő pont vezetékeket. Ez az, amit megvan.
Használt rádiót:
- KT837D tranzisztor;
- vágás ellenállás 4.7 ohm;
- változtatható ellenállás 4.7 ohm;
- kondenzátor 100 uF, 25 V
