Folytatva a történetet a közgyűlés a konyhában, azt mondom, hogyan tegye homlokzati liftek AVENTOS HF cég Blum. Ez a mechanizmus lehetővé teszi, hogy szüntesse összecsukható homlokzatok, amely két félből készült, mindkét azonos és különböző magasságban. Tettem a népszerűbb szimmetrikus változata (aszimmetria számítások kerülnek bemutatásra a csatolt fájlban a cikk végén).
Így kellett akasztani homlokzatok itt ebben a rovatban. Azt tisztázta edények))
Gyönyörűen megállapított szerelési készlet (fentről lefelé, balról jobbra):
- egy pár burkolatok
- kerek sapka logóval
- oszlopos
- rúd
- mezhfasadnye hurok (Clip felső középső)
- szerelőlemezein csuklópántok
- hurkos rögzítő fronton, hogy a doboz (CLIP top 120 ° nélkül a rugó)
Folytassa közvetlenül a telepítést. Jelölésére a földön, azt használja a bevált módszer: Először is, állni a töltőanyag A4 papírra.
Letettem a tetején a mérete H, amelynek kiszámítása. Úgy gondoljuk, hogy másképp különböző vezeték magasság
Volt egy doboz 600 mm magas, így 600 * 123 = 0,3-57 mm.
az összeszerelt doboz, mint azt, hogy szükség van vonjuk felső horizonton még vastagsága 16 mm, kapott 123-16 = 107mm
Az elülső éle vissza két méretben 37 mm, de még mindig 192 mm. Ezek a pontok áthatolni.
Egy darab papírt, hogy a felső horizont, és igazítsa az elülső szélét. Alkalmazza a lyukakon keresztül jelölés ponton.
Kívánatos, hogy megszúrja árral vagy csap.
Zasverlivaem adatpont 5 mm-es fúróval mélysége azonos (nem kevesebb, mint 55 mm, de nem azon át).
A következő lépés a elhelyezése a felvonó az oldalfalon. Azt füleket kell, hogy a korábban fúrt lyukak.
Ha helyesen tette, akkor tegye még csavarok nélkül))
Rögzítéséhez szükséges csavarok emelje 4h35 mm. - azok nem szerepelnek a telepítési csomag.
Azt hogy őket a megfelelő lyukakat jelölt ikonra és fordulatok.
Megfelelő manipulációk megismételjük a másik oldalon.
Most tegye a rúd. amely a növény hátulról előre és fentről lefelé, amíg bekattan.

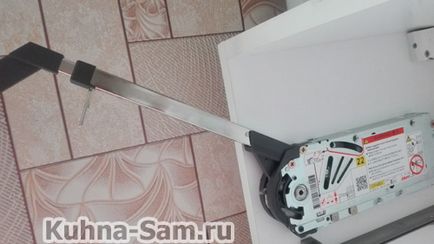

Itt látható a rögzített bar.
Ugyanígy, a második szettben.
Amennyiben nem csökkenthetnék a kezét, mint az emelkedő akkor hagyhatnak nincs foga.
Jelöljük ki a szerelőlemezein a zsanérok. A külső széle a doboz feküdt le 102 mm. A merőleges. amely elhalasztja 22 és 32 mm. Mi fasz lyukak árral.
Burkolózva ezeket a pontokat csavarokkal, rögzítse a szerelőlapok.
Jelölje meg az első levél. A tetején egy pár zsákfurat van jelölve a pohár csuklók (21-22-re a szélétől) - Központ a fúrt lyuk 35 mm Forstner fúróval.
Alsó szerelőlap a hurok, amely azonos egy bár jelölést a házon.
Igazított pánt négyszögletes, és rögzítse azokat a korábban fúrt lyukak csavarok.
Az összes többi lyuk azonos ream vékony fúró (nem a).
Csak rögzítse a szerelőlemezein zsanérok.
Hasonlóképpen, mi jelöljük ki a csészét zsanérok és a második front, bővíthetik őket.
Mark és fúrja ki a lyukakat párzási pántok. A helyszín kiszámítása a doboz magasságát, a magassága a homlokzat és a válasz az űrlap lemez. Régebben 177H3100 pántokkal, így az X értéke egyenlő 47 mm.
Csavarok rögzítse a szerelőlapok és csuklópántok
Naschelkivaem hurkok a második felében a homlokzat a válasz az első csík.
Rögzítse (csak naschelkivaniem) rudat az emelő mechanizmus az alsó szerelőlap homlokzat.
Néhányszor nyitásával és zárásával az első, ki a hossza a rúd, amelyet azután rögzített speciális klipek. Az előző képen, ők megnyomására a következő - rögzített
Homlokzatok simán kell mennie igazítani a legfelső helyzetébe és szorosan záródnak mellett a csatorna.
Ha nem, akkor használja a lehetősége kiigazítás. Loops állítható vízszintesen és függőlegesen * Lásd a végén a fájlt). Emelőerő szabályozza itt csavar ..
Továbbra is, hogy egy dekoratív burkolat
Majd körbe logó.
Ebben az összeállításban lehet teljesnek tekinteni.
Hogy teljes legyen a kép, mint mindig, hozok a fájlt a gyártó alapján, amely mindent a számításokat.
