Vonal Írja be a szöveget, hogy saját AutoCAD

A használata különböző vonalak teszi rajzai AutoCAD. láthatóbbá és érthetőbbé. Az AutoCAD-alapú nem mindig lehet megtalálni a megfelelő típusú vonal, különösen, ha szüksége van egy sort, amely a szöveg és a stroke.

* - ez kötelező eleme az első sorban;
Név - a neve annak az új típusú vonal;
Leírás - leírása egy új típusú vezeték.

Második sor:
A, X1, ..., [ «szöveget», Style, S = magasság, R = szög, X = X0, Y = Y0], ..., xn

A - típusú kijelölése igazítás. Mivel csak egyetlen igazítás típusú «A», ez az elem egy szükséges eleme a második sor;
X1-Xn - alkotó elemek a vonal típusát, rögzített, vesszővel elválasztva. Ezek az elemek kerülnek rögzítésre a következő szabályok szerint:
- elem „bar” jelenik meg, mint egy pozitív szám, ahol a szám jelöli, a hossza;
- egy elem egy „rés” jelenik meg, mint egy negatív szám, ahol a szám utal a hossza;
- elem „pont” az a szám 0;
Szöveg - a szöveg, amely része a vonal típusát;
Stílus - a stílus a szöveg;
Magasság - a magassága a szöveg;
Angle - a forgatás szögét, a szöveg, a vonalhoz képest;
X0 - a behúzás vonal mentén az előző sort a szöveg beszúrási pontot. Szöveg beszúrási pont a bal alsó sarokban;
Y0 - francia végig merőleges irányban egy sort az előző elem előtt a beszúrási pontot a sort.

Most, hogy a fent megadott szabályok írunk mi sorban típus „- PTP - -”. Az első ütem a hosszúsága 5. A hossza a tér 3. A stílus a kijelölt szöveg lesz «Normál». Ebben a stílusban, a szöveg magassága nulla, így meg a magasság egyenlő 2,5. Ezután ismét elsötétül, és a hossza meg kell adnia a szélességét a szöveget. Tegyük fel, hogy a szöveg elfoglalja a szélessége 6, akkor helyet kell szélessége 9. Ezután ismét ott van a rúd hossza 5, a különbség 3, 3 pont és az utolsó rés.

* Vonal a szöveg, - TAP - -
A, 5, -3, [ „PTP», Standard, S = 2,5, R = 0, X = 0, Y = -1.25], - 9,5, -3,0, -3

Tartsuk ezt a rekordot egy szöveges fájlt. Hívjuk LineText.lin fájlt. Vegye figyelembe, hogy a fájl kiterjesztése legyen «* .lin».

Fájl leírását egy új típusú vezeték létre most alkalmazni az ilyen típusú vonalas rajz kell tölteni. Ez történik az alábbiak szerint. A vonal típusának kiválasztása menüből válassza ki a „Egyéb ...”.

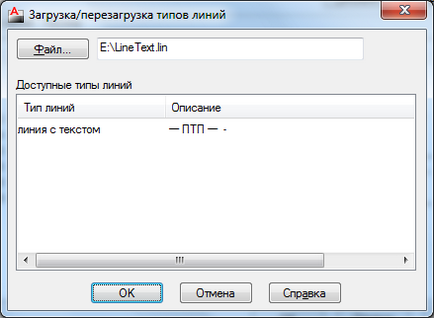

nyomja meg a „Load ...” a pop-up ablakot. A következő ablakban kattintson a gomb „File ...” a pop-up ablakban keresse meg a fájlt felfedező leírni egy új típusú vezeték.

Podgruzhenny sorban írja be a szöveget most már alkalmazható a rajzban.
