Számítógépek - Hardver „Mama» MSI B85-G43 «Daddy» pentium g3258 4
Fiatalabb chipsetek rendszer logikája általában eltér a régebbi chipset csökkentett funkcionalitással.
Tehát kitüntetéssel logikus rendszer Intel Haswell processzorok: B85 a H87 és Z87 volt, a lehetőségek hiánya, hogy megosszák a vonal PCI Express a szervezet SLI vagy CrossFire-tömbök, a hiányzó képesség, hogy RAID-tömbök, vágja portok USB 3.0 és SATA III, és a képtelenség, hogy eloszlassa processzorok nyitva szorzó.
Ma fogok bemutatni, hogy az alaplap a B85 chipset a cég MSI: B85-G43. a lehetőségeket az idősebb társaik.
Ez az alaplap alkalmassága alig különbözik a táblák H87-G43 és G43 Z87-. a különbség a hiányában a RAID, kevesebb, mint két port USB 2.0, SATAIII két kevesebb munkamemória akár 1600 MHz, CrossFireX minden 16 + 4 rendszert. Megerősíti továbbá az azonos megjelenésű és általános útmutatót nekik. BIOS firmware módon azonos minden táblák. De ellentétben alacsonyabb áron, ami kétségkívül kérjük a takarékos vásárló.
De nézzük sorrendben.
Alaplap jön egy fehér kartondobozban. Kék és sárga betétekkel ikonok. Azonnal sújtotta a rendelés formájában egy csillag, alatta a felirat Military Class 4 Ez a saját koncepcióját alaplap cég MSI, a negyedik felülvizsgálata katonai minőségű megbízhatóságát.
Ez azt jelenti, védi a nedvességtől, védelmet a magas hőmérsékletektől, ESD és az EMI.
Ikonok meséljen az csatlakoztatásának lehetősége három monitor, a rendelkezésre állás Kattintson BIOS4, PCI Express Gen3.
A hátoldalon az összes ilyen funkció festett részletesen, valamint a képesség, hogy a kimeneti kép tartalmaz 4K UHD a HDMI kimenet, de ott van szinte minden költségvetési táblák.
Options.
Alaplap, mint várható volt, antisztatikus zacskóban, egy külön karton niche alatta formájában kézikönyv Gyors telepítési útmutató és részletes használati utasítás.
CD-illesztőprogramok és segédprogramok, egy sapkát a hátlapon is rendelkeznek egy pár SATA kábelek, de küldött egy doboz nélkülük, akkor nem számít, sok kábelt otthon.
Megjelenés.
PCB sötétbarna. A hátoldalon a fémlemez lásd amplifikációval CPU foglalat Foxconn. A rögzítő radiátorok csavarokkal helyett a műanyag klipek.
Az elülső oldalon van három fekete, kék árnyalattal, radiátor, egy lapos, téglalap alakú chipset és két bordázott mosfetah. A hűtőborda nem sokkal kevesebb, mint 40 fok terhelés alatt.
Négy nyílások memória modulok, a teljes lehet állítani, hogy 32GB. Támogatott memória felgyorsítja a 1600 MHz-es.
Három PCI jól jöhet, még mindig sok a bővítőkártyák ebben a formátumban. Ők hajtják végre a vezérlő ASMedia ASM 1083.
Fent van egy aljzat USB 3.0 csatlakozás a számítógép előlapján, és blokkolja 24 tűs tápfeszültség.
8-pin blokk van biztosítva a további CPU teljesítmény, bár ez lehet csatlakoztatni és a 4-tűs kábel, és minden a helyére kerül. A fázisokat által alkotott az áramkört 6 + 0.
A tápáramkör használt szilárd kondenzátorok, és induktorok a superferritovym mag, amely illeszkedik a koncepció a katonai Class IV.
Alul van csatlakozókkal a kezelőszervek az előlapon, hogy kár, hogy nem jelzett, anélkül, hogy kézi nem mindenki fogja érteni. Dugó a kapcsolat a két USB 2.0 az előlapon, a második csatlakozó nem forrasztott. Tud-e csatlakozni egy párhuzamos és egy soros port, TPM modul csatlakozóját.
Pins visszaállításához az alapértelmezett BIOS értékeket, hogy azok eleget kell zárni, ez lehetséges, és ha a számítógépen fut, ez a lehetőség nagyon hasznos volt számomra, az alaplap nem akart futni, amíg vissza az alapértelmezett. Csatlakozó audio kimenet és mikrofon bemenet az előlapon.
A hang válaszol HD audio codec Realtek ALC892 a lehetőségét, hogy az audio kimenet a méret 7.1, akkor nem kell használni a csatlakozók az előlapon, a legtöbb költségvetési kártyákat.
Gigabit Ethernet Controller Realtek RTL8111E felelős a hálózati kapcsolatot.
A testület öt chetyrehpinovyh ventilátor csatlakozó, közülük kettő a CPU ventillátor.
Hat USB 2.0 és két USB 3.0 port, RJ-45 hálózati. És hat 3,5mm audio csatlakozók. Van egy kombinált PS / 2 kimeneti.
Kattintson a BIOS 4 kényelmes hajózható kar, lehetséges, hogy az orosz nyelvet. Akkor egy képernyőképet, és mentse az F12 gombot a botot, de mindig legyen FAT32 formátumú, különben a képernyők nem kerül mentésre.
«Beállítások» lap, az alap rendszer konfigurációját, indító paramétereket, és a rendszer információkat.
Meg lehet változtatni a boot sorrendben egy speciális panel az egérrel szükséges meghajtó ikont a kívánt helyre a boot sorrendet.
Igen, jól hallottad, processzorok zárolt szorzó, ez a tényező lehet változtatni. Hivatalosan ez a funkció csak a chipset alaplap Z87.
De ez a funkció jelenleg csak egy bizonyos BIOS-verzió, azaz 3,2, minden későbbi verziókban ez az opció nem engedélyezett. Nos, a szétszóródás még később.
A következő lapon «M-Flash-» lehetővé teszi, hogy a BIOS-t a külső meghajtót. Stick kell formázni FAT32, az ő rekord korábban letöltött verzió van szükségünk.
A lap «OC Profile» tudjuk menteni konfigurációs profilokat.
«Hardver Monitor» Érdekes és funkcionális fülre. mind csatlakoztatott ventilátorok vezérelhető, beleértve a hőmérséklettől. És mindezt egy kényelmes grafikus módban.
Egy másik érdekes lap «Board Explorer». Itt a kép az alaplap slot, és megjeleníti az összes telepített berendezések őket.
Vannak «OS GENE» gombot. de ez nem befolyásol semmit erről a chipset.
Szoftver.
A mellékelt CD a vezetőn kívül, van egy sor közművek:
«FastBoot» gyorsítja a rakodás az operációs rendszer. Letöltés gyorsulást adja át a POST. Ha ez a funkció be van kapcsolva, hogy belépjen a BIOS akkor kell kattintani GO2BIOS gombra, és indítsa újra a számítógépet. Különleges gyorsítani letöltési én még nem láttam a rendszert.
«Super RAID» azt is lehetővé teszi, hogy növelje a rendszer teljesítményét rovására Intel Technology Rapid Start. Smart Response. és intelligens csatlakoztatása. Ne tévesszük össze ezeket a technológiákat létrehozásával RAID tömbök vannak kombinálva RAID lemezek chipset nem fog működni.
«Intel extrém tuning» - monitoring és tuning rendszer.
«Live Update» - ellenőrizze a frissített illesztőprogramok és a BIOS.
Tesztelés.
Mintegy processzor.

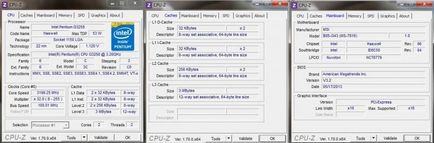

Release Pentium G3258-es kétmagos processzor van időzítve, hogy a születésnapját a Pentium márkanév. Különlegessége van oldva szorzó. A processzor gyártó 22 nm-es technológiával Haswell építészet. Az alapfrekvencia 3,2 GHz-es processzor, hő aránya 53 watt. Cserélje régebbi processzorok a felállás, mint ő biztosan nem fogja túlhajtott. További célja a tuningolás szerelmesei.
Az Intel Turbo Boost technológia nem támogatott, de van egy energiatakarékos üzemmódot az alapjárati fordulatszám csökken 800 MHz, a feszültség 0,8 V.
Amikor a maximális frekvencia 3200 MHz-es mag feszültség emelkedik 1.1 V.
Intel HD Graphics integrált grafikus 10 egységes shader pipeline 2 textúra egység és 2 raszterizációs egységet. GPU frekvencia 350 MHz.
Eredmény az Unigine völgy Benchmark néz középszerű, de a teljesítmény integrált grafikus elég a napi feladatok, továbbá a játékokat.
A lényeg, hogy azt szeretném tudni, hogy milyen ez az alaplap hivatalosan nem támogatja a tuningolás, akkor szabadítsa fel az erejét a processzor.
A hálózat tuning eredményeket Pentium G3258 lapkakészlet Z87 és Z97 legfeljebb 4,6 GHz-es, a feszültség 1,34 V 4,8 GHz az emelkedő feszültség 1.5V, és ez a levegő. A folyékony nitrogén állítja, jelentése nagyobb, mint 6 GHz.
Kezdetben meg a BIOS verzió 3.2, ez ad, hogy képes megváltoztatni a szorzót. Továbbá, a fokozatosan növekvő tényező vizsgálata processzor terhelés alatt Linx 0.6.4 program legalább 10 percig. Ha a teszt sikertelen, növeli a feszültséget. Amikor a hőmérséklet emelkedni kezdett több mint 90 fok, a második a hűvösebb ventilátort. A ventilátor maximális teljesítménnyel. A hőmérséklet csökkent 10 fok. Akár 4 GHz feszültségű 1,32 V. szétszórt kő könnyen, sokkal kellett felfújni a feszültséget. Így 4,3 GHz feszültség már 1,5 V. A hőmérséklet nem haladja meg a 90 fokot. További túlhajtási vezetett kék képernyő. Mert nem túl hatékony hűtő és egyéb alkatrészek használt költségvetés jó eredmény.
Ilyen konfigurációban kapjuk a gát 4,4 GHz-es feszültségen 1,6 V. Ebben az üzemmódban, a processzor teljesítményét vizsgáltuk.
WinRAR 4.20, 64bit
WPrime2.10
Fritz Chess Benchmark
Cinebench 11.5
Kísérleteket 2-3 alkalommal vállalkozott a legnagyobb hatást.
Frekvenciája 4,4 GHz-es eredmények az egyes tesztprogramok váltak még rosszabb, mint alacsonyabb frekvenciákon.
4.5 GHz-es rendszer van betöltve, de a processzor Linx felmelegedett több mint 100 fok, ami ahhoz vezetett, hogy újraindítás.
Gyorsítás memória korlátozódott 1400 MHz, modulok felhasználásával a 1333 MHz-es. Ha egy másik processzor, ezek a számok sokkal inkább arra kell hivatalosan alaplap támogatja modulok 1600 MHz-en.
Ugyanez processzor ebben a konfigurációban vizsgáltuk névleges fordulatszámnál és frekvenciája 4,2 GHz összehasonlításhoz. Ez a frekvencia stabil működést biztosít az összes teszt, és a legmagasabb eredményt a legtöbb teszteket.
Korábban írtam egy ismertetőt a Pentium G3220. vele így össze lehet hasonlítani az eredményeket.
Ebben a vizsgálatban az alacsonyabb az érték, annál jobb. Más vizsgálatok - minél több, annál jobb.
Fritz Chess Benchmark:
A grafikonok egyértelműen bizonyítják a megnövekedett stabil teljesítményt frekvenciája 4,2 GHz-es, sok tesztek jelentős növekedését. Frekvenciája 4,4 GHz-es teljesítményét sok teszt azt esések tuningolás és fojtás. Tehát WPrime vizsgálat ezen a frekvencián nem mindig áthalad.
Hőmérséklet egyre gyakrabban már gyorsan növekszik, körülbelül 10 fok per gigahertz.
Ütemezés maximális hőmérsékletek terhelés alatt hűtés közben CBO maximális fordulatszámon és a hűvösebb Enermax ETS-T40-TB két ventilátor maximális sebesség:
Érdemes megjegyezni, hogy a vásárlás a hűtést, áll, mint az alaplap és a processzor, együtt, nem valószínű, hogy megfelelő-e. De ha összehasonlítjuk az eredményeket a hőmérséklet és a gyorsulás egy egyszerű hűtő 4 hőcsövek, ezek nem olyan erős és megkülönböztetni.
Pentium G3258 processzor megmutatta magát elég jól ez az alaplap egy pontszámot a 4.4 GHz-es sávban. Ha hűtés sikeres kimenetele lehet persze jobb, de erre chipset és kontinensek, nem arra tervezték, tuningolás, ez nagyon jó. A nyereség 30% volt
Ha összehasonlítjuk az idősebb testvérek, akkor a processzor Core i7 2600K a MSI Z77A-G43 alaplap hűtő ENERMAX én órajele akár 4,6 GHz. Mint látható, az eredmény nagyon hasonló.
Az alaplap MSI B85-G43 jött ki jól jelölt vásárlás kiépítése során a termelő otthoni számítógépen, beleértve a játék, amely a negyedik generációs Intel processzorok. Ha az ára nem lesz túl nagy, akkor a versenyt a drágább alaplapokon tetején chipset, míg immáron közel azonos funkciókkal.
Előnye.
• Kiváló minőségű és megbízható elektronikus alkatrészek
• Sok bővítőhely
• Az a képesség, hogy borítani a processzor
• Felhasználóbarát BIOS
• PCI-e 3.0
• CrossFireX az x16 + x4 méret
• Ha a öt rajongó
• Támogatja az USB 3.0 és SATA 6 Gb / s
• A sikeres elrendezés
• megkövetelése az alaplap alapján a chipset valami mást nincs értelme.
Hála az MSI az előírt eszközök, remélem a további együttműködést.
