Nemrég írtam arról elektromos öngyújtók eladott Aliekspress. De figyelembe véve az ár, azt hittem, hogy miért nem így magát.
Az ötlet a következő. Meg kell szerezni egy nagyfrekvenciás nagyfeszültségű képező úgynevezett forró arc. Könnyen gyullad a földgáz, papír, cigaretta, stb
Próbáltam néhány lehetőséget, és letelepedett a design.
A fő alkatrészeket használnak itt.
1. Ready fedélzeti töltő 1 lítium elem beépített zaschitoy.Ona lekapcsolja az akkumulátort, ha lemerült a kritikus szintet, és nem teszi lehetővé, hogy töltse fel. töltőáram max 1A. Az alaplapon 2 üzemmódokat jelző.
2. Az akkumulátor bármilyen méretű és kapacitású. Alkalmaztam a standard akkumulátor kapacitása 18490 1400mAch. Ez a választás megválasztása miatt könnyebb testet.
3. A nagyfeszültségű átalakító, épült egy egyszerű rendszer Autogenerating alapú FET IRFZ44. Mivel a seb transzformátor részletesen itt. A lényege, hogy lehet venni egy elektronikus transzformátor, vagy a számítógép tápegység.
Röviden, a következő eljárással.

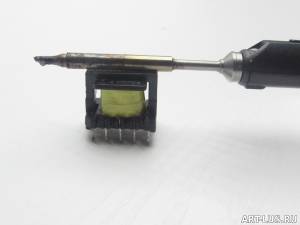

Óvatosan disszociál magfelek, előmelegítése egy forrasztópáka.
Távolítsuk el a gyári tekercselőhuzal hálózat park későbbi használatra.
Új van tekercselve. Ahhoz, hogy a mentett primer tekercs huzaitekercs a gyárból hálózat. Ez lesz 8 fordulattal a kihívást a középső van tekerve 2 gumiabroncsok, amelyek mindegyike 4 élt 0,5 mm. Isolate annak 10 réteg ragasztószalag és lépni a szekunder tekercs a step-up tekercselés. Banki lehetséges, hogy egy kompakt coil relé 12-24 vagy tekercsek kínai órák. huzal átmérője 0,08 és 0,1 mm.
Először forrasztani ennek a finom huzal vastag szálú elszigetelten és elkezd kanyargós. Mota rétegek törés nélkül drót. Minden réteg körülbelül 70-100 fordul a rétegek között do szigetelőszalagot. A menetszám kb 800. A keret illeszkedik, és így tovább, de ez is elég. A végső kimeneti, túl vastag forrasztó huzal szálú elszigetelten. Ellenőrizze a integritását a tekercs a multiméter. Elhelyezés mag. Fix megfelezi feszes szalagcsíkot. Szintén végleges eltávolítása megoldja a második szalagtekercselő seb körül a transzformátor.
Fokozatos primer tekercs, azaz Forrassza elején egy váll, hogy a végén a második. Alakult a középső pontot, amely kapcsolódik „+” az áramellátás.
Elhelyezés ellenőrzés generátor áramkör és a transzformátor hatásfokát. Nagyfeszültségű ív kialakul a parttól 0,5 mm, és elérte 1cm. Ez azt jelzi, normális működését az inverter.
Most már csatlakoztathatja az összes részét a szerkezet. A rendszer már amennyiben egy kiegészítő kapcsoló a biztosítékot. Transistor kívánatos, hogy felszerel egy hűtőborda, és az összes kitett része a pálya, hogy elrejtse csökken.
A testem lett műanyag dobozban TicTac. Bit csapok készült egy vastag réz vezeték hossza 5-6cm.
