Windmill meg kézzel vagy hogyan kapja a fényt a szél, 6 hektáros
A működési elve a szélturbinák
Az elv működik minden változata szélturbinák ugyanaz. Forgás közben a lapátok alakul háromféle fizikai behatás: lift, pulzus és a fékezést. Ennek eredményeként ezek az erők a mozgás állórész és a forgórész egy álló része a generátor kezd létrehozott mágneses mező és elektromos áram folyik át a vezetékeket.
Megvalósításait nagyszámú szélturbina, különböznek nem csak a teljesítmény, hanem a megjelenésüket. A legtöbb windturbines szerkezet tartalmaz: egy generátort pengék, inverter, a szorzó. Az inverter felhasználni, hogy a kapott díjat egy állandó áram. Szorzó - a sebességváltó, amelynek célja, hogy növelje a fordulatszámot a tengely. Telepítse szűkítő nem minden szélturbinák, főleg csak a nagy és hatalmas szélturbinák.
Háromfázisú váltakozó áram keletkezik forgása következtében a rotor. A kapott energiát irányítjuk át a vezérlő az akkumulátor. Továbbá, az inverter átalakítja a jelenlegi és teszi stabil ebben a formában lehet juttatni háztartási készülékek vagy fényerő.
Ahogy szélturbina, hogy önállóan készítsen függőleges típusú
Készítsen szélturbina lehet önállóan otthon. Először meg kell határoznia, hogy milyen típusú szélturbina. A szélturbinák, a kiviteltől függően a következők:
- Függőleges tengely: rotor Darrieus, savonius-kerék;
- egy vízszintes forgási tengely: párhuzamos vagy merőleges a szél áramlását.
Egyes modellek szélturbinák kombinálni többféle berendezések. Tekintsük a példát: létrehozunk egy hibrid szélturbina, amely egyesíti a tervezés Savonius típusú szélgenerátorok és Darier.
Elhelyezés a rotor
Ahhoz, hogy összeállítsa a forgórész kell beszerezni:
- Neodímium mágnesek D30hH10 6 mm;
- 6 ferrit gyűrűs mágnesek D72xd32xh15 mm;
- 2 fém lemezek D230hH5 mm;
- epoxi gyanta vagy ragasztó.
Ahelyett, hogy a fém lemezek használhatók fűrészlapok megfelelő méretű. Egy lemezen elhelyezett 6 neodímium mágnesek váltakozó polaritással, a köztük lévő szög legyen 60 fok a 165 mm átmérőjű.
A második lemez az azonos elv, a ferrit gyűrű mágnesek.
A mágneseket nem mozdul közben egy szélmalom, akkor kell legalább a felére töltse epoxi ragasztó.
Gyártunk állórész
9 kell először tekercsben 60 tekercsek erre a célra, egy zománcozott rézhuzal 1 mm átmérőjű.
Továbbá, a tekercs egymáshoz forrasztva: az elején az első tekercs a végén a negyedik, a negyediktől a hetedik. A második fázis ugyanúgy keresztül kapcsolódik a két tekercs, forrasztani csak akkor kezdődhet meg a második tekercs. Vegyület harmadik szakasz kezdődik a harmadik tekercs.
Rétegelt gyártják formában, lefektette a pergamenre, melynek tetején feküdt egy darab üveg és a tekercs.
Mindez tele van epoxigyanta. 24 óra eltelte után a formából extraháljuk kész állórész.
gerjesztő
Minden alkatrész a generátor kész, már csak azt kell gyűjteni őket.
Sam generátor van elhelyezve, hogy a tartót a kerékagy keresztül csapokat. Részletes nézd meg a fordítást.
Generátor szerelési lépéseket:
- Ez történik a felső rotor 4 menetes furatok a szögekhez. Ezek szükségesek annak biztosítására, hogy a rotor simán „ül” a helyéről;
- 4 történik az áiiórészrögzítő lyukak konzol;
- Ez kerül a konzol alsó forgórész mágnesek felfelé, ez is fúrt négy lyukat menetes csapok;
- rotor helyezni az alsó állórész;
- terített tetején a második mágneses rotor le. Mindez rögzítésre egymással és a központtal csavarokat és anyákat.
Hub (peremes csapágyakat) külön kell beszerezni: az alsó része az agy átmérője alatt kell lennie 1,5 hüvelykes cső.
A kapcsolási rendje minden részletet mutatjuk be részletesebben az alábbi ábrát:
1 - az összekötő elem; 2 - támogatja a pengék 3 - a felső része a rotor; 4 - mágnes; 5 - dugó; 6 - az állórész; 7 - az alsó része a forgórész; 8 - egy anya; 9 - tűs; 10 - egy hub; 11 - a tengely; 12 - szereiőkapocs az állórész
Gyártunk késeket
A pengék anyaga fa, üvegszál és egyéb anyagokat. Gyorsabb és könnyebb ezt a részét a szélturbina PVC csatornacső. Jobb, hogy egy cső narancs, mert van egy jó sűrűsége és nem félnek a közvetlen napfénytől.
A függőleges szélturbina lapát 4 szükségességét PVC cső 2 és ortogonális (hajlított) a penge horganyzott lemezből. Ez a kialakítás lehetővé teszi, hogy a szélkerék forog még fény szélviszonyok sebességgel 2-3 méter másodpercenként. Vegyük méteres hosszúságban a PVC-cső és vágjuk hosszában két egyenlő részre. Tin félkörök cut-to-méretű jövőbeni pengét, és rögzítse csavarokkal a széleit a cső.
A gyártás az ortogonális pengék, szüksége lesz egy normál horganyzott acéllemez 0,75 mm vastag. Először ollóval vágja fém két szegmens méret 1h0,4 m hosszúságú, és négy a cseppecskék formájában. Ezután a szegmenseket kezdett hajolni, és rögzítse a széleken a szegmensek „cseppek”.
Blades rögzítve egy kört a keret, akkor lehet hegeszteni a profil a négyzetes cső 20x20 és 25x25 sarkok. A méretei a keret és a távolság a pengék látható az alábbi ábrán:
Összeszerelése a szélturbina tervezése

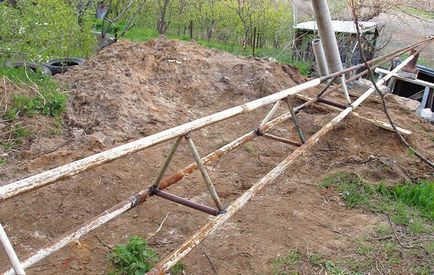

Vízből csövek különböző átmérőjű hegesztett torony, magassága függ a terület, ahol a szélturbinák lesz található, és a működési feltételek, de minden esetben meg kell a tető fölé a ház.
Advance metszeti árboc kell készíteni egy hárompontos megerősített alapot. Ahhoz, hogy készen áll az árboc van csavarozva generátor a földön. További csavarozva a generátor keret lapátokkal. Az árboc csatlakozik egy szélturbina alapja révén két elforduló csapágyak, valamint a csörlő felemeljük függőleges helyzetbe. Miután emelőoszlop harmadik pillér a csavarral van csavarozva a bázis a szélkerék. Ezen túlmenően, az árboc kell biztosítani útján kiterjesztések.
Az elektromos rész
Szélturbina fog 3 fázisú AC. Keresztül híd egyenirányító diódák álló hat, alakítani egyenáram.
Ez lehetővé teszi, hogy töltse fel az akkumulátort 12 V. Ahhoz, hogy ellenőrizzék az akkumulátor töltése, és megakadályozza a túltöltést használ szabványos járművek töltésére relé PP-380.
Csatlakoztatása akkumulátor egy inverter, amely képes átalakítani kapott DC 12V 220V AC, 50 Hz.
Az eredmény a szélturbina: a hatékonyságának kiszámítására a
Test test szélturbina különböző szélsebesség az alábbi eredményeket mutatta:
- a szélsebesség 5 m / sec, és így 60 ford / perc - 7 V és 2,3 A = 16 W;
- egy szél sebessége 10,6 m / sec megkapjuk körülbelül 120 fordulat / perc - 13 V és 3,4 A = 44 W;
- sebességgel 15,3 m / s körülbelül 180 fordulat / perc - 15 V és 5,1 A = 76,5 W;
- egy szél sebessége 18 m / sec megkapjuk 240 fordulat / perc - 18 9 és A = 162 watt.
Alapvetően, egy szélturbina termel 16-45 watt, mint a szél több, mint 15 m / s ritka. Azonban ha tesz sebesség csavar, akkor jobb eredményeket kaphatunk.
