Tulajdonosa egy magánházban kell foglalkozni a sok javítás, életkörülményeik javítására. Marás táblázat egy tökéletes megoldás a gyártás különböző alkatrészek és tartozékok, fából készült, mivel ez biztosítja a pontosságot és jó minőségű tuskó.
Táblázat - a fő bázisa a gépet. Eszközök és felszerelések Hatóság - a vágó, a tétel több vágási élek. Használja azt a fát, hogy különböző hornyok, csatornák, ablakok (függőleges bemélyedések), levágások ovális profil és így tovább. - marás megmunkálás munkadarabok több tip eszközöket. A vágó, amellett, hogy a forgómozgást végez transzlációs mozgást. Egy keret munkalappal feldolgozásra fatermékek nevezett őrlés táblázat (FT).
eszköz
Megfelelő telepítés a router a táblázatban függ hibátlan tervezés a keret. Található, a keret munkafelületet a gép. Alsó lemez csatlakozik a router, ami mozog a függőleges tengely mentén. A munkadarab rögzített átlós irányban egy speciális eszköz - a párhuzamvezetőn egy maró asztalra.
A működési elve PS lehet hasonlítani, hogy a körfűrész. Penge egy forgó test van kialakítva egy álló helyzetben, csúsztatjuk feldolgozására faanyag.
Példa FS struktúra
Az alábbi anyagok gyártásához szükséges az FS:
- MDF vagy rétegelt lemez;
- kis darab forgácslap vagy rétegelt lemez;
- Különböző hardver;
- fém sarok;
- acéllemez;
- alumínium profil;
- kézi malom;
- lift (jack);
- a kocsi;
- műanyag bilincsek.
A rajzon, a méretei alkatrészek, amelyek segítségével igazítani minden egyes esetben FS építése. Ez a házi táblázat kéz router - a legprimitívebb példája a FS design. Saját készítésű szerkezet FS lehet más anyagból készült. Minden attól függ, a képességek és képesítések a személy, aki végzett ilyen munkát.
Független produkciós FS
Tekintsük a jellemzői a szerkezet FS részletei:

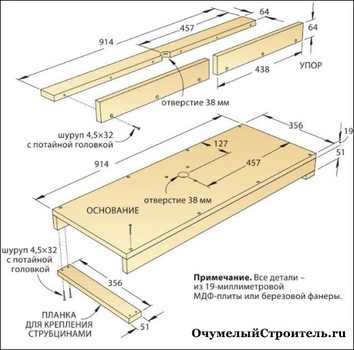

A támogató részét a gép lehet fa vagy hegesztett fém profil. A kívánt rajza a keret az alábbiakban mutatjuk be.
Kevesebb FS, akkor egy közönséges padon. De ne feledje, hogy az erős vibráció működés közben fellépő, a hajtómű. Ha a munkapad nem elég stabil, szükséges előállítani egy speciális tartószerkezet. A fő terhelés továbbítja a emelőgép le a gépet támogatást. Ezért a keret kell egy csomó súly.
asztallap
Munkaterületet a táblázat egy asztal tetején. A jobb, hogy a PCB vastagsága 20-30 mm. Miért válassza a PCB? Ez annak a ténynek köszönhető, hogy az egész folyamat tuskó kapcsolódó csúszó részei a munkafelület az asztal. Textolit különbözik más anyagok nagyfokú kopásállóság és alacsony súrlódási együttható. Az asztallap ilyen anyag, nem okoz kárt a teljes felületen a munkadarab és évekig.
Mivel a munkapadozat részén helyett PCB lehet használni egy acél lemez vastagsága 6 mm-es vagy annál nagyobb.
Working lemez
Plate Mill készült PCB vagy fémlemez. A lemez, hogy egy lyukat, amelybe be van helyezve a fém gyűrűk. Gyűrűk különböző átmérőjű egészül ki egymást. A gyűrű alakú betét egy síkban vannak a felszínen a pulton.
Melyek a gyűrűt? Ők biztosítják a szoros lépését a forgácsolószerszámtörzs alkothatja. Különböző méretű gyűrűk megfelelnek a különböző átmérőjű vágási elemekkel.
Mivel a router kapcsolódik az alábbiakban munkalapok, az FS tervezési teret biztosít az alján. Telepítése és karbantartása az erőmű nem nehéz, mert a szűk körülmények között alján a gép.
Univerzális tápegység hajtja a vágó, úgynevezett router. Meg lehet tenni bármilyen alkalmas motor. De ez az erő az ember széleskörű tapasztalattal ezen a területen. A legjobb megoldás az, hogy vesz egy kész kézzel mill.
Kézi malom - egy multifunkciós készüléket. Kisgép végezze el a különböző műveleteket. Ez vonatkozik elsősorban kezelésére fa üres.
Ahhoz azonban, hogy tartsa az eszköz a kezében, és ugyanabban az időben, hogy megpróbálja kijavítani a fa elem nagyon nehéz. Ez nem hozza meg a kívánt eredményt. A gyártás részek történt nagy pontossággal, a router van rögzítve egy külön táblázatban.
Sole router menetes furatok. A lyukak használják, hogy rögzítse az eszközt a lemezhez csavarokkal, integrálva az asztallap FS.
kötőelemek router
Asztallapok és lemezek maró asztal kell elhelyezni szigorúan ugyanabban a vízszintes síkban. A rögzítő csavarok a lemez csavar bujkál lyukak. Semmi sem kell nyúljanak, vagy elsüllyed a munkafelületre FS.
Ennek hiányában a szerelési lyukak a malomház, vágott saját. Rögzítő munkalap lemez anyagminta do alján. Ha a tálcát acéllemezből készült, a fémlemez felszerelt speciális kötőelemek.
A professzionális gépek mozgatására függőlegesen szerelt router speciális eszköz - lift.
Bizonyos képesség lehet igazítani egy emelőkar jack vagy más emelő mechanizmus. A legjobb megoldás az lenne, hogy megvásárolja a kereskedelmi kész lift hálózat. Fontos az emelő tervezése -, hogy biztosítsa a biztonságos illeszkedés az egység egy adott magasságot. A kúpos elrendezése a vágóelemek lehetővé teszi a vágó vetítés egy bizonyos magasságban felett munkafelület FS állítsa be a mélysége és szélessége az előforma termelését a szervezetben.
csúszósín
Vezetősín dúralumíniumból profilt. Ezt fel lehet használni, mint a dura vezetősín pályán használt bútor mozgatni a csúszó ajtók a szekrény. Vasúton mintát a kéz router. Guide pályán kell párhuzamosan kell elhelyezni, ellenkező függőleges falra.
beállító klip
A végén a asztallap mindkét oldalán be van állítva duralumínium pályán, ami mozgatja a keretszerkezet felfekvési rudak. Ezzel párhuzamosan pálya végén rögzítse a vonalat. Vonal lehet hagyományos szalagos rulett.
Axial csíkok jár, mint egy oldalsó megtámasztást biztosít az üres helyeket. Ezek található mindkét oldalán a marófej. Ahhoz, hogy védik a kezelőt a chip, a szakadék a rudak zárva átlátszó műanyag.
A külső oldalán a tolóerő rudak marófej szerelt szívócsöve. Ez amikor a készülék csatlakoztatva van egy porszívó. Ezzel a fa por és forgács hatásosan eltávolításra kerülnek a munkaterületen.
Hosszanti mobil fókusz
Az alsó része, a csúszó zár be van dugva a vezető pálya. Állvány szabadon mozog végig a FS. A függőleges fal nekiütközik a rögzített alap alkothatja. A STOP az üzemeltető a gép az őrlés során mozog a darab végig az asztalon.
további zárak
Távtartók műanyagból készült. Tartanak az üres akaratlan elmozdulását részei a függőleges és a vízszintes síkban. Kilincsek vannak szerelve egy állvány.
Rotary FS
Forgó asztal marógép meglehetősen bonyolult technikai eszköz. Forgó FS lehetővé teszi a dőlésszög a munkadarab. Ez annak köszönhető, hogy képes a munkaasztal felület különböző irányba mozdul el. Ellátott gépek CNC, lehetőség van a gyártás részeket egy cirkuláris és spirális konfiguráció.
FS Manual végre különböző görbületű, képes feldolgozni az ívelt felület részei. A leggyakoribb átmérője FS - 300 és 600 mm. Forgó mechanizmus mozgatja a munkaasztal felülete mind a vízszintes síkban és a hosszanti és keresztirányú függőleges-vízszintes síkban.
Vízszintes-függőleges forgó platformon biztosítja a magas színvonalú feldolgozása munkadarabok. Vízszintes-függőleges emelőgép lehetővé teszi, hogy végezzen körkörös megmunkálása alkatrészek és alkotnak spirális csatornák felszínén termékeket.
Forgóasztalok használják kezelésére acél alkatrészek és munkadarabok más fémek.
Készítsen csak magasan képzett szakemberek elfordulhat a gépet a saját kezét. A gép a design az előnyös, ha egy üzlet. Egy egyszeri munka tartalmazzák elforgatásával FS farmján gazdaságtalan.
Megfelelnek a biztonsági előírásoknak
Marógép asztal van szerelve egy elektromos eszköz. A következő biztonsági feltételeket kell betartani, ha a készüléket:
- Ha FS váz fémből készült, meg kell rendezni földre pulton támogatást.
- Fontos, hogy telepítse a gépet jól szellőző, megvilágított szobában.
- Abban az esetben, a gyártás faelemek FS földelt ház router maga.
