kábító rendszer
Mint említettük, a legnehezebb része minden kábító fegyvert - Nagy tekercs. Leggyakrabban az újonnan nem állnak rendelkezésre öntött gyanta nagyfeszültségű transzformátor, így ma fogunk vizsgálni felszámolás esetén a nagyfeszültségű tekercs használata nélkül epoxigyanta.

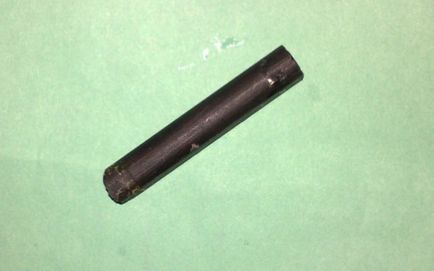

A tekercs már kipróbált egyszer, és nem mindig mutatott kiváló lehetőségeket. Ez a technológia lehetővé tette, többször, hogy csökkentsék a menetek száma a nagyfeszültségű tekercs, de nem csökkenti ezt ívhossz. Meg kell jegyezni, hogy a kimeneti áram egy tekercs többször a standard áram a tekercs. Hearts - egy szegmense a mágneses antenna a rádió, a hossza 5cm.
Ebben az esetben, a tekercset a rudak a vevő ST. Kezdetben a rúd szükséges elkülöníteni széles ragasztószalaggal minden oldalról, kívánatos, hogy előre csavarja elektromos szalag, majd kiadja a szalagot, akkor további védelmet jelent.

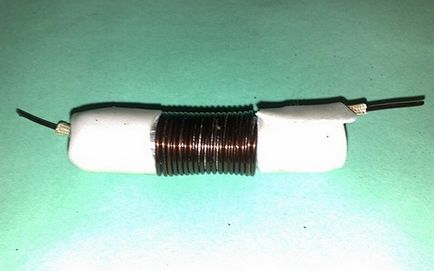

Kezdjük tekercselés a primer tekerccsel. Tartalmaz 10-15 fordulattal (12 standard) huzal, átmérője 1 - 1,5 mm-es, turmixok fordulnak be, a tekercselés a minőség nagyon változó. Mindkettő tekercselés rázza ugyanabba az irányba.

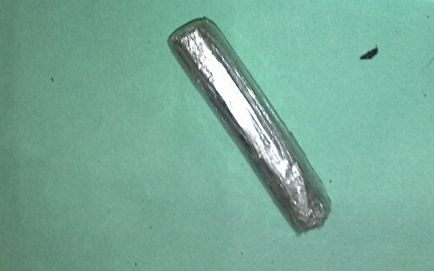

Miután tekercselés, szükséges elkülöníteni a primer tekercs, a végei a tekercs, hogy áthaladjon műanyag csövek is használhatók zsugorodó. Isolate az első 4 réteg vastag ragasztószalag, azután szorosan izolátum 6 - 7 réteg széles átlátszó szalagot.
Ezután a kanyargós oldalán ragasztó kétoldalas szalag (szalagos), akkor azért van, hogy megőrizze egységes kanyargós. Most kezdjük a szél a másodlagos nem fárad megismételve: Mindkettő tekercselés SZÜKSÉGE Mota ugyanabba az irányba, különben a transzformátor nem fog működni! Az első szekunder tekercs tekercs is kell, hogy tegye át a műanyag cső (Heat-forrasztás használható üveggyapot szigetelés vagy cső).
A szekunder tekercs szükséges szél rétegből áll, mindegyik réteg nem tartalmazhat 40-50 fordul a huzal átmérője 0,3 -0,7millimetra, motam simán és pontosan, és miután a tekercselés az első réteg, hogy szigetelje a tekercselés rétegeinek a fóliát 5-6, továbbá a már folytassa tekercselés egy második réteget a szekunder tekercs a transzformátor tekercsek 300-350 teljes, de a menetek száma növelhető, bár ebben az esetben a transzformátor önteni epoxigyanta, mert a megnövekedett kockázata lebontását a szekunder tekercs.
A tekercsek kell szigetelni csak széles szalagot, kraynyak lehetséges, hogy egy kondenzátor papírt. Kész a tekercs casting nem kell, és ha a seb helyes, akkor az ív egy ilyen tekercs legyen akár 7 cm. Egy sima tekercs ne felejtsd el használni a kétoldalas szalagot. Ezzel befejeződött a cikket. Sok szerencsét - AKA
