barrier 4
Box mérete 140h110h75 vékony hullámpapír. Nézz rá jelölt a zár modell.
Útlevél. Az utolsó oldalon állítsa az ötjegyű kulcsok számát. Kérdését klyuchnikam: ez a szám, hogy egy másolatot a kulcs?
Ez a doboz tartalmát. Self rögzítőperem, a kulcsokat 5, 4 csavar M5h70 3 M8x16 csavar. Zárlemez nem tartalmazza.

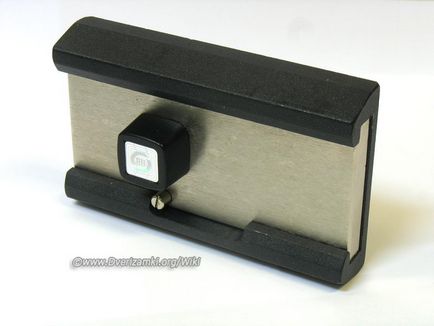

Lock szerelvény. Tömeg az ilyen kis termék tetszetős 1480 g (kulcs nélkül). Bár az útlevél van írva 2kg. Úgy tűnik, nem mérlegelik az árut, hanem arra törekszenek, hogy a rövid súlya van :)))
Lezárásához / feloldásához a zárat belülről, meg kell fordulni a fogantyú 90 fokkal az óramutató járásával ellentétesen, és mozgassa a reteszt.
Henger. Eltérően a korábbi verziók a vár, fel van szerelve a belsejében a zártest. Egyszerűen helyezze be és négy csavar M5 vonzódik a karima. Behelyezése / cserélje ki a henger borítását az ajtó nem szükséges.
Egy további jelentős különbség a korábbi változatok - megnövekedett számú kód elemek 9 és 11. A jól nem látja több golyó 3, mint korábban, de a három „rétegek”, mindegyik rendre 4, 4 és labda 3, és a rétegeket fordult képest egyes más 45 fok.
A zár ügyben. Ez egyszerű. All-acél, festett sötét szürke festékkel a „szemcsés” szerkezetű, hasonló műanyag. Az a benyomás, hogy a minőség a festmény lehetett volna magasabb. Méretek 120h74h23mm.
Rigel acél, nikkelezett. A keresztmetszeti méret 10,3h54,7 = 563mm.kv.
Amint meg van írva az útlevélben, a zár beépítésre tervezték az ajtón, és a bal és jobb nyitás. Ez azt jelenti, hogy a különböző ajtók, csak egy teljesítmény a vár. A kár. Mert amikor telepíti a zárat. ajtó kulcs kellene csavarja egy természetellenes irányba. Ez nem nehéz megérteni a forgásirányt a gombbal a helyét a nyílások a gerenda. Értékesítik a piacon azt mondta, hogy korábban gyártott gerendák különböző ajtók, és csak most vannak. Érthető - egyesítése, a termelés csökkentése ...
A felület minősége a csap nem tetszett. Feldolgozás durva, főleg a végén:
Karima. A korábbi modellekhez képest a vár, ez bonyolult, és az alábbi összetevőkből áll: egy festett külső burkolat, horganyzott alátét négy menetes furatok M5 és az azokat összekötő bevonatú hüvely. Rögzíti a tartógyűrű összeszerelése a merev rugós huzalátmérő 2mm. Cover nem termouprochena, fúrt a szokásos gyakorlat. Is készített és edzett bronenakladki külön kapható.
Az átmérője a kulcs lyukat a hüvely 10mm és a legfontosabb - 8mm. A képen látható, hogy egy szabad átadni gombot. Egyrészt, ez csökkenti az árrés követelmény a pontosság telepítés peremet, és a többi. Nos, nem kell támaszkodni teljesen talipomanus szerelők jobb lenne még kisebb lyuk.
A gyártó telepíteni a zárat az ajtón furással egy átmenő furat átmérője 45mm (lásd. Útlevél). Bár ha egy lyukat kellő pontossággal, hogy elég lesz, és 43mm. És ha nem az útlevélben, valamint a legjobb? Ezután a külső lap furat átmérője 20mm, úgy, hogy felmászott a hüvely, karima és összegyűjtjük úgy, hogy az alátét maradt a belső oldalon a lap. Ki gondolta volna, hogy nem, de a kisebb lyuk - jobb védelmet. De először, ilyenkor tegye a zár sokkal nehezebb, mint az utasítás: a rögzítőgyűrű illeszkedik elég szűk, akkor dobja el, és véletlenül az ajtón belül. Másrészt ott van a következő probléma. Egy ilyen beállítás csak akkor lehetséges, ha a lemez vastagsága nem haladja meg a 2 mm másképpen a Seeger. Megéri, hogy a hüvely hosszabb, mint egy pár mm. Bár akkor a minimális megengedhető vastagság az ajtólap nem lenne 20mm és 22. De milyen gyakran olyan kényes ajtó el?
Kimenet - egy egyszerű felülvizsgálatát egy fájlt. Akkor élletörést (a 28. ábrán látható piros), akkor lehet összerakni a karima egy lemezvastagság akár 3mm. kötés erőssége nem lesz bántódása, csak a letörés kell lennie mélysége kisebb, mint 1 mm. Egy másik lehetőség - őrölni le alátét vastagsága (zölddel jelölve szaggatott).
Egy külső vizsgálat vár, azt hiszem be tudjuk fejezni, és nem az összes érdekes - mert a boltban lehet venni. De mi van benne a henger? Nézzük a boncolás. Annak érdekében, hogy a belső, azt el kell távolítani az üveget. Számolt egy üveghengerbe két helyen ellentétes oldalán puklevki módszerrel, azaz benyomásával falai a mélyedésekbe a henger. puklevok tér kivágott útján rézmetsző. Vastagsága 1mm üvegfalak.
Kiderült, hogy van egy ilyen puklevki különböző méretű nem véletlen. Vágás után a kisebb tér, húzza ki a gödörből a tavasz, majd a labda átmérője 4 mm. Ez az izzó egyértelmű rotor rugós reteszelő pozícióban „zárva”.
Vegye ki az üveget. Határozottan fel a hengert eltávolítjuk meglehetősen szűk. Springs nem jelenik meg, mint az várható volt, mert henger csomagolva átlátszó fóliával - nyilván ez egy szabályos szalagot. A gyártó szerint a ragasztóanyag film növelésére van szükség a betörés - megakadályozza, hogy a rugó a megcsúszás, amikor megpróbálta áttörni a fúrás a központi rack.
Ahhoz, hogy a rugók és a kód csapok, vágni a filmet.
Közel minden henger detektált puklevkoy egy lyuk van egy behelyezett tüskét Ø2,5h7,5mm acél színű. Ezeket a tüskéket keményfémből készült: A fájlok és Needle elcsúsznak azokon anélkül, hogy elhagyná a legkisebb karcolás. Úgy tűnik, ezek célja, hogy megvédje a várat a törés fúrással fogantyú csavar segítségével a henger. By the way, mivel ezek a tüskék a munkahelyen, miért nem hajt az ugyanabba a rack központjában acél helyett labdát? A labda ezzel szemben könnyen karcolódik tű kép, és távolítsa el a rack-egy pillanat alatt.
Összesen tizenegy pár mechanizmusa kód csapok. Mindegyikük sárgarézből, egy egyszerű henger alakú, nem „gomba” vagy „gantelek” nem is olyan komplikáció. Átmérő - 3mm. A támogatási csapok (azaz azok, amelyek megtalálhatók a rugók) az összes azonos hosszúságú 4,4 mm. A kulcs csapok enyhén konvex felületű szomszédos oldalon a hordozóhoz. Key csapok, mint a kód, három különböző hosszúságú: 3,9mm, 4,5 mm és 5 mm. Egy egyszerű számítás azt mutatja, hogy a 11 reteszelő csapok pár lehet, hogy csak a 3 * 11 = 177,147 különböző kódszavak. A tanúsítvány és a kombinációk száma a dobozban (vagy az úgynevezett magánélet) nincs megadva.
Kivonat a forgórész henger. Under 1 - mélyedés előfeszítésére a labdát. A 2. ábra egy besajtolt a rotor pin, amely arra szolgál, hogy kapcsolódjon a kulcsot. rotor átmérője 19,9mm, belép a hengerbe egy rés 0,1 mm.
Mivel a henger néz ki belülről. Látható lyukak 11 kódot csapok, egy - eiőfeszítésére a labdát, és két - a védő-karbid csapok.

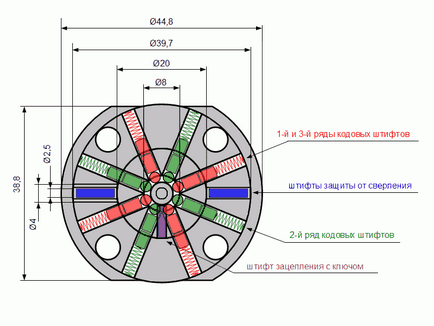

Reakcióvázlat henger elrendezés. Az egyszerűség kedvéért, néhány részletet nem jelennek (előfeszítő labdát, letörés, süllyeszték lyukak mélyedés alatt puklevku, üveg).
