RF csatlakozók

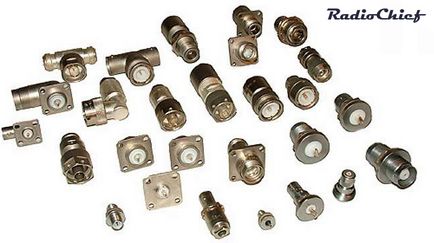

Jelenleg a piacon van egy hatalmas számos különböző csatlakozókkal a RF kábelt a berendezés. Ahhoz, hogy megértsük ezt a sokszínűséget kérjük, olvassa el ezt a felülvizsgálatot, amely foglalkozik a leggyakoribbak.
Mi ez? Kezdjük a meghatározása. RF csatlakozó (RF-csatlakozók, koaxiális csatlakozó) - elektromechanikus eszköz koherens kábelcsatlakozás a berendezés vagy összekötő két koaxiális kábeleket egymáshoz.
Mivel a leválasztható kapcsolatot két részből áll, az összes csatlakozók (csatlakozók) két típusa van, párosított egymással - egy dugó (férfi rész) és aljzat (anyarész) Férfi / nő.
Szerkezetileg koaxiális tápvonal csatlakozók vannak töltve dielektromos, egy adott jellemző impedanciája. Csatlakozó alkotó elemek összeszerelése a dugók vagy konnektorok 2-3, úgynevezett adapterek.
SMA csatlakozók
Kompakt nagyfrekvenciás SMA csatlakozók sorozat (szubminiatűr típusú - A) a fém hegyét felhelyezésére a dugaszolóaljzatba készült hatszögletű vagy kör alakú cső anyát. Főleg a rádió és vezeték nélküli kommunikációs rendszerek. Hatékony ahol szükséges kompakt nagyfrekvenciás csatlakozók. Például, hogy csatlakoztassa az antennát a hordozható rádió iRadio, Argut, Racio, Vector, és sok más kínai rádióállomást. Tény, hogy négy változata a csatlakozók.
UHF csatlakozók
Csatlakozók UHF sorozat fejlesztették ki 1930-ban a műsorszolgáltatási ágazat. Csatlakozó UHF (dugó), összhangban a katonai listája, amelyeket általában PL-259. UHF csatlakozó menetes kapcsolatot, és jellemzője a rezisztencia variabilitás. Ebben a tekintetben, használatuk korlátozott frekvenciákra akár 300 MHz-es. UHF csatlakozók minősülnek alacsony költségű, és elsősorban az alacsony frekvenciatartományban kommunikációs berendezések (CB). Van egy társ nevű SO-239.
BNC csatlakozók
Ez egy miniatűr nagyfrekvenciás csatolók szuronyos (reteszek), amelyek könnyen össze- és szétkapcsolását, miközben biztosítja a magas megbízhatóság a kapcsolatot. Ha csatlakozni elég ahhoz, hogy egy negyed fordulattal hollandianyában. Ezeket használják azokban az esetekben, amikor ez szükséges elérni az alacsony torzítás a továbbított jel. Például, generátorok, oszcilloszkópok és más tudományos műszerek, gyakran több hordozható antennák CB rádió. Korábban ezek a csatlakozók segítségével az építési helyi hálózatok.
Konnektor N sorozat
Az egyik leggyakoribb típusú nagyfrekvenciás csatlakozó N sorozat. Ezek menetes csatlakozáshoz, és célja, hogy működik az átlagos teljesítmény szintek és nagyobb frekvenciák, amelyek znachileno fenti 300MHz. Sorozat N RF csatlakozók használt berendezés, amely magas követelményeket rezgésvédelem. Hála ezeknek magas E csatlakozót használnak hordozható mérőeszközök, például RigExpert AA-600 és a másik gyakori, lőszerek kapacitás FM rádióállomások.
Sok szerencsét mindenkinek, 55., 73.!
