Windmill kezeddel, egy generátort egy szélturbina saját kezűleg
Ez egy egyfázisú generátor mágneses rendszer egy „karom” pólusok, mint például azok, amelyeket az autóiparban generátorok. De ellentétben már „karmok” nem sugárirányban és tengelyirányban.
Szélturbina, szélkerék meg a kezét, Házi generátor szélturbina, szélenergia, szélerőmű, saját kezével, egy generátort egy szélturbina saját kezével, ekotok.vetrogenerator, szélmalom kezeddel, Házi generátor szélturbina, szélenergia, szélerőmű, saját kezével, egy generátort egy szélturbina saját kezűleg
A mágneses teret hoznak létre a segítségével nyolc állandó neodímium mágnesekkel N42 mérete rögzített, a forgó rotor. A rotor forgása miatt a „karom” a mágneses mező változás következik be a tekercs, és váltakozó feszültség jelenik meg a kimeneten.
Generátor egyszerűen egy tucat lámpák fehér nagy teljesítményű LED akkor is, ha a forgatás karját. Meg lehet csatlakoztatni a szélturbinák a rotor típusától és a propeller. A kimeneti feszültség lehet több, mint 12 V forgása közben a karját egy jelenlegi körülbelül 0,2. 0.3A. Generátor design nagyon egyszerű. Minden annak részeit mutatja az alábbi ábra.
Kezdje a tekercs csatlakoztatja a kimeneti vezetéket a tekercs. A menetek száma a tekercs nincs megadva, de van egy egyszerű felépítésű, így domotat szükséges mennyiségű könnyű. Azt hiszem, meg kell kezdeni a mintegy 200 ... 300 huzalmenetre 0,4 ... 0,5 mm.
Ha kettő vezetéket ne felejtsük el, hogy tisztítsák meg a huzal a szigetelés. Például, egy éles késsel vagy könnyebb.
Kapcsolatok biztonságosan kell szigetelni ...
és csavarozott a tekercset, hogy megakadályozzák őket a mozgó és megtörve az.

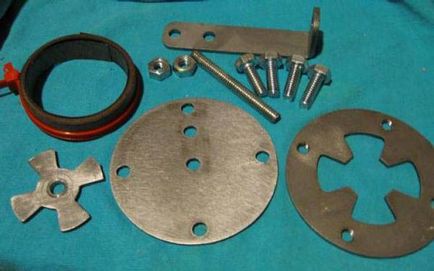

Ezután folytassa a szerelvény a mechanikus részek a generátor. Generátor részek az alábbiakban mutatjuk be. Ezek mind acélból készül. A gyűrű a használt szalagot transzformátor acél, de lehet tekinteni, és egy acél hüvelyt.
Pass a vezetékeket a tekercs nyílásába egy bázis.

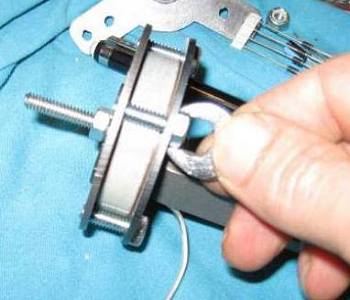

Rögzítőanya a tengelyen, mi szerződés csomag a sarokban, egy kör alakú alaplap, tekercs és a kereszt alakú mágneses másik anyát. Sm.risunki alább.
Létrehozása a vasmag formájában egy gyűrűt a tekercs tetején és helyezze a csavart 4. Csavarok átmérője 6 mm hosszúságú 20 mm.
Létre kell hozni egy felső lapot, húzza meg a csavarokat. Szorítóanyákat erőfeszítés nélkül, hogy ne sérüljenek meg a menetek a lemezen.
Szigorítása a központi anyát prizhmom kereszt járom a tekercs úgy, hogy nem nyúlik túl a gépet a felső lemez.
Ebben állórészen befejezettnek tekinthető.
Ismerkedés a forgórész egységet. Keresse meg a teljes Rotorszerelő csapágyakkal és 8 db állandó mágnesek.
Ezután meg kell jelölni a helyét a mágnes mellékletet. Ehhez felhívni a mintát.
És üzembe azt a rotor.
marker jel helyet mágnesek mellékletet.
A rotor mágneseket kell váltogatni a helyét a pólusok. Ezért, mielőtt a címkén fel kell tüntetni, mint oszlopok, például a marker. A legegyszerűbb módja annak, hogy csinálni, miután begyűjtött minden mágnesek egy oszlopra. Ebben az esetben minden pólusok vannak elhelyezve, ugyanabban az irányban.
Helyezzük a mágnest a rotor, váltakozó oszlopok.
Ez az elrendezés a mágnesek is csökkenti a hálózati feszültséget a forgórész forgása. Ie mágnesek pólusai kapcsolási ellensúlyozza a vonzás és taszítás.
A telepítés után a mágnes, akkor pihe körülöttük ragasztó végleges rögzítést. Azonban a mágnesek még ragasztó nélkül, tartsa jó.
Helyezzük a rotor a tengelyen és rögzítse. Amikor a fúvóka, legyen óvatos, mert A rotor vonzódik az állórész, a végén az út, ő is nyomja, így jobb, ha van egy kis pad, ami majd távolítsa el.
Tény, hogy a mechanika, kész. Most, forgassa a forgórész kézzel, akkor kap 3..4V AC kimeneti feszültség. kap 7 ... 9 V-os után az egyenirányító.
Összegyűjti az egyenirányító és feszültség sokszorozó kétszer. A program az alábbi ábrán látható. Mivel a diódák vehet minden dióda áram 1 A vagy nagyobb, és a feszültség legalább 50V. X 47.0mkF elektrolit kondenzátorok 50B, vagy bármely nagyobb kapacitású.
Ha a szorzás nem szükséges, csatlakoztassa a kondenzátor között plusz és mínusz kiadási és távolítsa el őket a diódák.
Hiányában a forrasztópáka, az egyenirányító lehet összeszerelni, amint az az alábbi ábrákon.
Generátor csatlakozik az egyenirányító a váltóáramú aljzatból.
És, hogy csatlakoztassa a termelés a mérő.
Gyors rotációs kimenetén 40 kaphat szinte nincs terhelés.
A jövőben ez a generátor lehet csatlakoztatni különböző turbinák.
Például, egy függőleges tengelyű.
Vagy szerezni penge vékony alumínium össze forgóasztal egy vízszintes forgástengely körül.
Rajz a penge látható az alábbi ábra. Minden méret hüvelyk, 1 inch = 25,4 mm.
Tulajdonképpen mindent. Akkor tudod használni a szélturbina és a generátor valaha is szeretne.
