A sugárzás érzékelő
Gyakorlatilag minden rádióamatőr kezdő megpróbálja összegyűjteni radiozhuchok. Honlapunkon sok rendszereket, amelyek közül sok tartalmaz egyetlen tranzisztor, tekercs és hám - néhány ellenállások és kondenzátorok. De még egy ilyen egyszerű áramkör FM hiba lesz nehéz helyesen beállítani nem speciális berendezések. Mintegy wavemeter és RF frekvencia nem fog beszélni - általában kezdő rádióamatőr nem annyira bonyolult és drága eszközöket, hanem gyűjteni egy egyszerű RF detektor nem csak szükséges, de feltétlenül szükséges.
Az alábbiakban látható a részleteket neki.
Ez az érzékelő lehetővé teszi, hogy meghatározza, hogy van egy magas frekvenciájú sugárzás, azaz, hogy az adó generál legalább valamiféle jelet. Persze ő nem mutatja a frekvencia, de lehetséges, hogy egy közönséges FM rádióvevő.
A design RF detektor lehet bármely: Attachment szerelvény, vagy egy kis műanyag doboz, amely illeszkedik mérőóra és egyéb részletek, és antenna (darab vastag huzal 5-10cm) levezetni kifelé. A kondenzátorok lehet használni bármilyen típusú megengedett eltérése a névleges alkatrészek nagyon széles.
Részletek érzékelő rádiófrekvenciás kibocsátás:
- Ellenállás 1-5 kohm;
- 0,01-0,1 mikrofaradosokat kondenzátor;
- 30-100 pF-os kondenzátorral;
- Diode D9 vagy KD503 GD504.
- Pointer árammérő 50-100 mikroamperen.
Indikátor önmagában lehet bármilyen, még ha nagy áram vagy feszültség (voltmérő), egyszerűen nyissa ki a házat, és távolítsa el a shunt a készülék belsejében, így a mikro-fogóval.

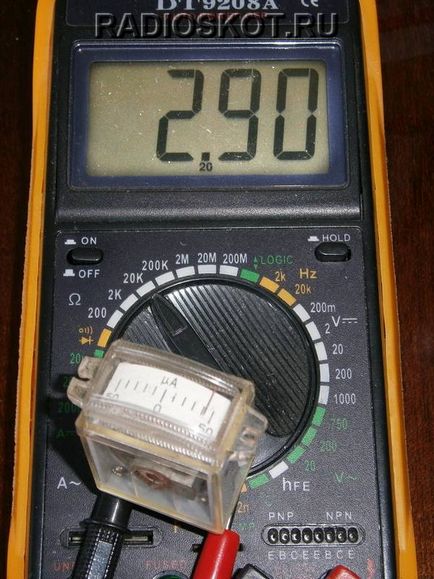

Ha nem tudod, hogy a jellemzői a jelzést, majd tanulni, amit a jelenlegi, csak csatlakozni egy ellenállásmérő első ismert ismert áram (ahol meghatározott címkézés), valamint vegye figyelembe a százalékos fokbeosztásnak.
Majd csatlakoztassa a nyíl ismeretlen eszköz, és káros lesz világos, hogy mennyi áram van célzott. Ha 50 mA mutató adta a teljes eltérés, és egy ismeretlen eszköz azonos feszültségen - fél, akkor 100 uA.
Az érthetőség kedvéért, az RF jel detektor összeszerelt fele összeszerelés és tartott mérő sugárzás frissen FM vezeték nélküli mikrofon.
Ha bekapcsoláskor távadó áramköre a 2B (erősen sodrott korona), a tű detektor tér el 10% span. És egy friss 9V elem - közel felét.
Felhívjuk figyelmét, - az érzékelő szonda ne érintse az antennát, vagy a fórumon, elkap RF sugárzás a távolból. Ha ragaszkodik a detektor helyett forrasztás antenna - drámaian billentette a mérleg. Így lehetséges, hogy meghatározza a működőképesség skhemyy bármely adást, egy frekvenciája 500 MHz.
Magasabb frekvenciákon kell használni egy másik kicsit bonyolultabb RF detektor áramkört. De FM tartomány 108 MHz, elég lesz.
