Removal fret oszlopon viburnum
Attól függően, hogy a célja a munka, hogy távolítsa el a kormányoszlop állítható össze a kormánykerék és a sebességváltó karral. A művelet látható részleges leszerelésekor a kormányoszlop.
1. Készítse elő a járművet munka elvégzésére, és távolítsa el a negatív terminál az akkumulátor kábelt.
2. Fordítsa a kormánykereket a megfelelő helyzetben a mozgást egy egyenes vonal. Távolítsuk el a kormánykereket
3. Vegye ki a díszítő szegély a kormányoszlop.
4. Phillips csavarhúzó elfordul három csavart, és távolítsa el az alsó burkolatot műszerfalon.
5. Húzza ki a fékbetéteket a kábelezés és a kormányoszlop kapcsoló érintkező gyűrű.
6. csavarkulcs 8 mm gyengítik a kapcsolási csavart és távolítsa el a csatlakozó szerelvény a lapátok és egy érintkező gyűrű „).
7. A lehúzható betét kábelköteg gyújtókábeleket.
8. Oldja fel a reteszt, húzza ki a két párna a kábelkötegek az elektromos szervokormány.
Távolítsuk el a kormányoszlop állítható össze a közbenső tengely. Ahhoz azonban, hogy távolítsa el és telepítse a kormányoszlop kényelmesebb, ha húzza a közbenső tengely. A vegyület a peremek a közbenső tengely kardántengely csak akkor lehetséges, egy pozícióban, így nincs jel egymáshoz viszonyított helyzetüket.

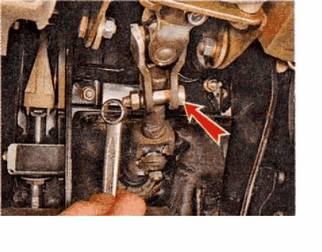

9. csavarkulcs 13mm elfordulni meghúzásáva csavart összekötő kardáncsuklók a közbenső tengely. Eltávolítása a csavart.
10. A dugókulcs 13 mm gyengítik a szigorítása a két anyát 1 az alsó kormányoszlop szerelés.
A ugyanaz a kulcs elfordul két csavart 2 a felső kormányoszlop szerelés.
11. Távolítsa el a kormányoszlop szerelvény.
12. A csavarkulcs 13 mm pas átmenőcsavar anya elfordul az alsó pereme a kardántengely a közbenső tengely. Eltávolítása a csavart.
13. Bordás csavarhúzó dekódere perem és távolítsa el a kardántengely a kormány tengely bordák.
14. A marker vagy más címkén a kölcsönös helyzete a felső perem a kardántengely és a kormányzási tengely. Dugókulcs 13 mm elfordulnak egy anyát egy kapcsoló csavar, tartja a fej gyűrű csavarkulcs csavar az azonos méretű.
15. Miután tüskék lehoz kardántengely résekkel
Állítsa be a kormányoszlop fordított sorrendben. A telepítés előtt győződjünk meg arról, hogy az első kerekek az egyenes utazási helyzetbe, de ahogy a vájat a tengelyre, és a címke a fogaskerék fedél és a védőburkolatot a címkék találhatók meg megfelelően (lásd. A képen).

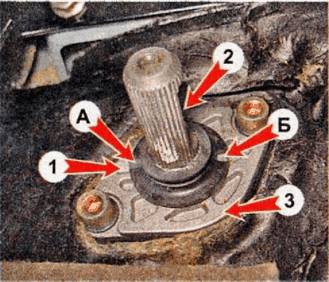

Heíycímkék beállítani a kormányszerkezet az egyenes polozhenie vezetési tengely. 1 - szögletes mélyedést a fogaskerék fedél; 2 - horony a kormánytengely; 3 - hajtómű fedél; A - szögletes vetülete a védőburkolat; B - vágva a szélén a védőburkolat
Védőburkolat kell felszerelni rá a kormánytengelyt úgy, hogy a jel egy mélyedésbe szemben helyezkedik el a sarokban 1. forma, a dugaszban helyezkedik házban, és ahol a tengelyt úgy forgatjuk, hogy a 2 első horony található, szemben a jelet a B egy védőburkolatot.
A diófélék összekötő csavarokat a karimák a közbenső tengely 23, meghúzás - 28 N-m (2,3-2,8 kgf-m). Facsavarok oszlop 15-18,6 meghúzási nyomaték Nm (1,5-1,9 kgf-m).
