Azt javaslom, egy rövid kitérőt amatőr amikor az autofókusz még mindig érzékelhető újdonság és fotósok látható a tudományos és műszaki fejlődéshez. Anyaga lefut alapján a dallam kellemes látogatók vizsgálja meg az okokat és a munka ütemezésének és fáziskontraszt autofókusz. A gyakorlati értéke az információ nem, de segít megérteni „hogyan működik.”
Modern tömeg Photo elképzelhetetlen használata nélkül AF - ő ismeri, és úgy tekintik, mint egy magától értetődő. Az, hogy a kizárás az „emberi tényező” fókuszban érezhető volt sokáig, de a lehetőség a gondolatok meg csak a végén a 60-as években a múlt században. A fordulat 1960-70h éves kutatás terén AF szinte minden nagyobb gyártó a fényképészeti berendezés.
A jól ismert történet a Leitz (Leica) kifejlesztett és szabadalmaztatott egy önálló fókuszáló lencsék a 1970-es évek. Igen, és az első prototípus, a kamera autofókusz tartják Correfot ugyanazon Leica, bemutatták a Photokina 1976 - csak 36 évvel ezelőtt. Ugyanakkor a német gyártó úgy döntött, hogy az ügyfelek képesek összpontosítani kézzel, és ezután eladták a technológiát a japán Minolta (azt hiszem, hogy a fő oka az volt, hogy a Leica nem volt képes előállítani elektronikus tölteléket ipari méretekben, különös tekintettel a high-end kamera kézzel épített, és a Minolta míg volt egy együttműködési megállapodás).
Honeywell Visitronic passzív autofókusz rendszer alapja az a felismerés, hogy a két elektronikus áramkörök (alak), a téma és a távolság kiszámításánál rá háromszögelés.
A második elv autofókusz rendszer alkalmazott tömegtermelés, vált egy aktív rendszer Polaroid, alapuló alkalmazása ultrahangos radar (szonár). Ő vezette a fejlesztés egy tehetséges tudós Conrad Bayber 1965 (Conrad Biber), vezetője a fejlett technológia labor Polaroid. A rendszer már régóta a „” technika állása „, és csak azután a találmány a speciális kapacitív adóvevő (kapacitív jeladó), használjon egy vékony, aranyozott műanyag fólia, mint a forrás jel bement az ipari termelés. Érdekes, hogy 1981-ben godu Polaroid szabadalmaztatta ezt a rendszert úgy is, mint alapot a termelés a sétapálca, amely képes észlelni akadályt a látássérültek. első kamerát használja a rendszert, acél Polaroid Sonar Pronto (hagyományos „instant” Polaroid) és Polaroid SX-70 Sonar onest ep. Mindkét jött a piacra 1978-ban.
Azt lépést tartani a versenytársakkal, és a Canon. A cég áthaladt a „zavart és ingadozás”, közben dolgozni rendszerek és az aktív és passzív autofókusz. Kezdetben úgy döntöttek, hogy elhagyják a passzív autofókusz rendszer, mert a bizonytalan munka gyenge fényviszonyok vagy alacsony kontrasztú tárgy.
Központi Visitronic érzékelő (bővített)
Ugyanebben 1980 Honeywell szabadalmaztatott finomított rendszerben - Visitronic TCL (Through Camera Lens), amely alapja lett a szokásos fázis autofókusz rendszer a DSLR fényképezőgépek. Visitronic TCL - passzív AF rendszer alapján az érzékelőket, amelyek együttműködve a mikroprocesszor feldolgozza a jelet keresztül kapott kis maximálisan egymástól bizonyos távolságban részeit a lencse. A módszer alapvetően hasonló az optikai távmérők, taszítják a szögletes különbségi jel a két érzékelő alkalmazása során képet.
1980-ban, az AF rendszer Seiko már bejelentett, de a terjedését nem érkezik, és a részleteket nem tudtam megtalálni.
Az első prototípus a szokásos autofókuszos tükörreflexes fényképezőgépek lett 1981-ben Pentax ME-F. Ha helyesen összpontosítva a kereső lámpa világít és egy hangjelzés. A lencse SMC Pentax AF 35-70 / 2.8 (beépített autofókuszos meghajtó és motoros 4 AAA elem) fordult a Pentax ME-F teljes autofókuszos SLR fényképezőgép.
Hasonló áramkör és Olympus használt a OM30 (a 35-70 lencsét a 3 db AAA elem), megjelent 1983-ban. Ugyanebben 1983-ban bevezette az első autofókuszos Nikon - F3AF hasonló koncepció autofókusz.
További kísérletek és jelentős változások szinte nem volt, és tükörreflexes fényképezőgépek használt szokásos fázis autofókusz rendszer.
A hazai „avtofokusostroenii”: másolni és 1987-ben (miután néhány nyomorúságos 10 év) megjelent Elikon-auto termelés fehér - klón Konica C35 AF, az első autofókuszos kamerát.
Működés mérésén alapul a feszültség a fényérzékelő 5-ba vannak csoportosítva panelek száma 2 egyes. A feszültség olvasni minden csoportból, ez függ a visszavert fény mennyiségét a hangsúly objektumot. Visszavert fény a tárgy eléri a szenzorok révén két tükör, a mobil és mozdulatlan. A mozgatható tükör elmozdul „szkennelés”, a hangsúly a területen. A mikroprocesszor méri a feszültség változás elmozdulása a mozgatható tükör, és összehasonlítja azt a feszültséget érzékelők vannak beállítva fix tükör. Amikor a véletlen a stressz (ez azt jelenti megállapító tárgy fókuszban), a távolság a tárgy segítségével számítják ki a trigonometrikus függvények. Ennek alapján a kiszámított távolságot jelet kap, hogy mozog a lencse a lencse.

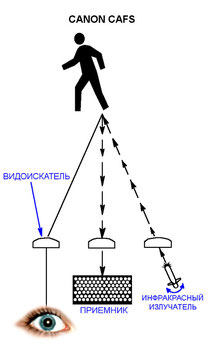

A dióda bocsát ki egy infravörös jel felé a hangsúly az objektum, mozgó a gerenda egyik oldalról a másikra. A vevő veszi a visszavert jel, és kiszámítja a távolságot, hogy az objektumot a forgásszög aránya az emitter és a visszavert jel erőssége.

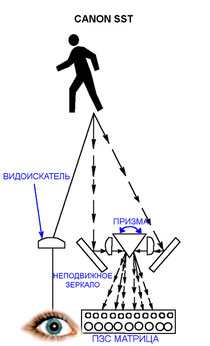

A rendszer emlékezteti Visitronic. kivéve, hogy a visszavert fény esik a két rögzített tükröket és a képalkotó lencse - a tükör mozog prizma. Két kép tükrözi a prizma a CCD, amely 240 elem, amely átalakítja a jelet egy jelenlegi és a mikroprocesszor figyeli a feszültség változás a szenzort, ha mozgó prizmát. Attól függően, hogy a feszültség az jelet kap, hogy melyik irányba kell fordítani a fókuszáló lencse elem.

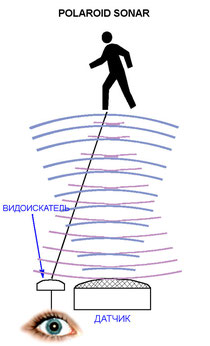

Az adó-vevő kimenete rövid ultrahangos jel 4-csökkentő frekvencia (60, 57, 53 és 50 kHz), és méri az időt, amíg a visszavert jel az objektumot hangsúly. Alapján az eltelt időt számítva a tárgytól való távolság.
Visszavert koncentrálva az objektum fény áthalad egy félig fő tükör, és visszaverődik a második tükör egy több kettős elem CCD (szenzor 48 két sorban - 24 pár). Mikrolencséhez középpontjában a fényt úgy, hogy mindegyik pár érzékelő „látta” a fény kapott csak az egyik oldalról a lencse. Ha a tárgy a fókuszban van, mindkét detektor megkapja ugyanazt a fénymennyiséget, és ennek megfelelően, hogy ugyanaz a feszültség. A mikroszámítógép feldolgozza a kapott adatokat, és hogy biztosítsa, hogy a feszültség az egyik sor érzékelők esik teljesen egybe a többi feszültségérzékelőket, jelzést adva, hogy mozog a fókuszáló lencse elemek.
Sematikus ábrája a fázis automatikus élességállítás Visitronic TCL azóta nem változott.
