Gyártósoron 10 LED ws2812b

Gyártósoron 10 LED WS2812B

Először is, meg kell tanulni, dolgozni LED WS2812.

Másodszor, az adatsort tervet használni a projekt egy digitális / analóg óra lehetőségeit a CDS, amit írok később.

A lusta tanácsot adni, akkor nem forrasztani semmit, és vásároljon LED csík WS2812, például az azonos eladó a taobao.com, ahol vettem LED és vágjuk a szükséges darabokat.

Először is hasznos, hogy nézd meg az adatlapot WS2812B.

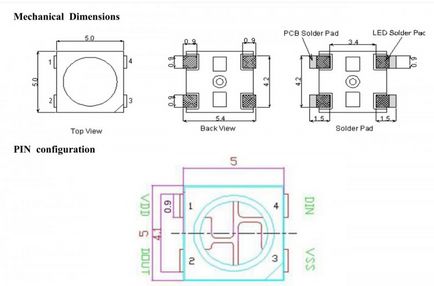

Y LED Ws2812B négy érintkező: + 5V, -5V, a jel bemeneti és kimeneti jel:

Bekötése primitív egyszerű.

Charge fogok csinálni a vasalást eljárás lézertechnológia (Itt az ideje, hogy elsajátítsák azt!). Először is, én tervezési program Sprint Layout 6.0.

Nem írom le a LUT. Az internet nagyon sokat írtak róla.

Csali töltés oldatban hidrogén-peroxid és a citromsav. A 100 ml 3% -os hidrogén-peroxid-oldódnak 30g citromsavat és egy teáskanál sót. A megoldás nem toxikus (legalább előtt maratás). Alkatrészek rézkarc könnyen elérhető, és érdemes egy fillért sem.

A maratás mértéke nagyon gyors. A nettó szakaszok fórumon azonnal elkezd menni a légbuborékokat. Amikor rézkarc kellemetlen szag és a megoldás egyre kék.

12-es vonal 150-szeresre 15 mm 2 vette peroxidot üveget.

A végső kifizetés I tisztítsa le a festéket mechanikailag műanyag kaparó

Puddle és payayu kézzel

Most itt az ideje, hogy a munka LED WS2812B

Csatlakoztassa a sort a 6 tűs az arduinki.

I öntsük egy vázlatot a példák ezt a könyvtárat. Beállítja a port számát és a LED-ek száma egy sorban

#define PIN 6
Adafruit_NeoPixel csík = Adafruit_NeoPixel (10, PIN, NEO_GRB + NEO_KHZ800);

Szeretek együtt dolgozni demo a vázlat:

Amint az várható volt, irányítani tudjuk a szín és a fényerő minden LED a sorban egyetlen huzal

Most lehet gyártani a szükséges sorok száma

A teljes gyártási folyamat szigorú ellenőrzés alatt.

Ui A gyártás a sorokat sikerült elrontani egy pár LED-ek. Nem, ne hevítsük túl. Amikor forrasztva, felvettem a diódák a hajón, hogy jött kezét, nevezetesen a kis fogazott „krokodil”. Tehát, legyen óvatos, WS2812 LED könnyen megsérülhetnek mechanikusan kristályok és provodochki ott egy vékony, átlátszó plenochkoj.
