A készülék egy tintasugaras nyomtató - Encyclopedia -
A tintasugaras nyomtatók foglalnak köztes helyzetben a mátrix és lézernyomtatók áron, a sebesség és a nyomtatási minőséget. Leggyakrabban azok nyomtatására használt színes fotók és képek.
A fő szerkezeti elemeit egy tintasugaras nyomtató a nyomtatófejet. patronok, Ciss, papíradagoló mechanizmus, motorok, érzékelők, vezérlőpanel interfész csatlakozók és a test.
nyomtatófej
Fontos szerepe van a tintasugaras nyomtató nyomtatófej játszik, hogy a mikroszkopikus lyukak (fúvóka) szórjuk a hordozó felszínén apró tintacseppek. A legkorábbi tintasugaras nyomtatók 12 fúvókák az utolsó élvonalbeli nyomtatók a fúvókák száma eléri több tízezer, a fúvóka átmérője lényegesen kisebb, mint az átmérője a tű, vagy akár az emberi haj.

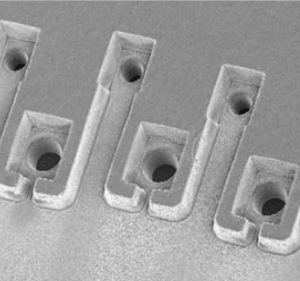

Fúvóka tintasugaras nyomtató a mikroszkóp alatt
A gyártók a tintasugaras nyomtatók önállóan határozza meg a fúvókák száma a nyomtatófej, azok méretét és helyét. Például Lexmark cég használ sakk elve elrendezése kis és nagy fúvókák, Canon cég inkább ellátják nyomtatók több fúvókát kis átmérőjű.
Lexmark nyomtató fúvóka
Canon nyomtató fúvóka
A nyomtatófej lehet illeszteni a patron, és lehet elhelyezni függetlenül a tintatartályt. A teljesítmény modern tintasugaras nyomtatófejek gyártók modernizálása, ezek beépítése modulokat. Ez lehetővé teszi, hogy elérjék jelentős növekedése nyomtatási sebességet.
Az alábbi ábrán a nyomtatófej által gyártott HP HP Edgeline technológia.
A nyomtatófej HP által gyártott HP Edgeline technológiával
Nyomtatás közben, mint egy fej mozdulatlan marad és a papír csúszik mellette, figyelembe felületén tinta. A ház fej öt fúvóka csoportok (az 2112 mindegyik), minden egyes fej hatására a tinta a papír két színben. Minden szín szükséges 5280 fúvókákat.
Módszerek kiveszi tintacseppek
Két módszer kiveszi tintacseppecskéket tintasugaras nyomtatókban: piezoelektromos és termikus jet.
Minden fúvóka a nyomtató egy piezoelektromos nyomtatási technológia integrált pezokristallicheskaya lapmembránhordozót, amelyek hatására az elektromos impulzust ívelt megnyomásával tintacsepp a fúvókából. Ezután egy elektromos impulzus eltűnik, és a fúvóka a patron belép az új rész a tinta.
Mindegyik fúvóka egy nyomtatót egy gázbuborék technológia mikroszkopikus melegítő, hogy gyorsan felmelegíti a tinta a forráspontot. A gőz kitolja tintacsepp a fúvókából. Ezt követően, a fűtőelem kikapcsol, a tinta lehűl, és a fúvóka a patron belép az új részét a tinta.

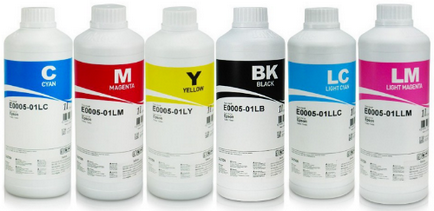

Festékek fogyasztható anyagból tintasugaras nyomtatókhoz. Természetüknél fogva, alkotnak festés bepermetezett folyadék felületére a papír nyomtatás közben. A tinta készítmény tartalmaz vizet, színezékek, oldószerek, nedvesítőszerek, szabályozók, stabilizátorok és egyéb vegyi anyagok, amelyek a stabilitást ezek frakciói. Az egyik köbmilliméternyi feltöltött mintegy 10.000 festékcseppek kilökődik fúvókák egy tintasugaras nyomtatót.
Modern tintasugaras nyomtatók alkotnak képeket milliónyi mikroszkopikus cseppek, és így nagyon jó minőségű. Ha megnézzük egy ilyen képet a mikroszkóp alatt, a felszínen a papír kitüremkedés apró tintapontok.
Csepp tinta a papíron a mikroszkóp alatt
Érdemes megemlíteni, hogy a tinta lehet vízoldható és pigmentált. Az első behatolnak a mélyebb réteg papír, és a második rögzített a felszínén. Pigmentált tinták jobb nyomtatási minőséget, de gyengébb a tartósság a kész dokumentumokat.
A legtöbb tintasugaras nyomtatók a CMYK Négyszín elrendezés, amely magában foglalja a lila, kék, sárga és fekete tintával. Annak érdekében, hogy a nyomtatás reálisabb, a fejlesztők folyamatosan kiegészített új elrendezés CMYK színeket. Egyes nyomtatók megtalálható halványkék, halvány rózsaszín, halvány szürke tinta, valamint a narancs és zöld tintával.
Patron - ez az egyik legfontosabb szerkezeti eleme egy tintasugaras nyomtató, amely a tintatartály érintkező lemez és bizonyos esetekben - a nyomtatófej és a chip.
A tintasugaras nyomtatókhoz patron lehet kombinálni, vagy külön. A különálló tintapatronok használnak csak egy szín, kombinált patronok három rekeszre van osztva a bíbor, cián és sárga festék. A rendszer az egyes tintapatronok használt nyomtatók az idősebb generáció többszínű elrendezés, a rendszer kombinált patron sokkal gyakoribb a fiatalabb generáció a nyomtatók kifejezetten kis mennyiségekhez.
A nyomtatási rendszer a kombinált patronok
A nyomtatási rendszer egyedi tintapatronok
Ha kombinált patronok végét követően bármelyik színű tintát van, hogy dobja el a teljes patront, akkor is, ha a többi tartály elegendő színező folyadék. Ezért az elmúlt években a tintasugaras nyomtatók egyre gyakrabban használják a rendszert külön patron.
Folyamatos Ink Supply System
Egyes irodai nyomtatók és nyomtatók kereskedelmi nyomtatás érdekében, hogy csökkentse a költségeit a nyomatok használt Folyamatos Ink Supply System CISS vagy rövidített álló tartályok tintával és rugalmas csövek, amelyben tintával táplálják a nyomtatófejet.

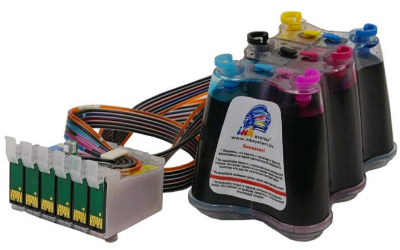

Folyamatos Ink Supply System
A nyomtató telepítése folyamatos festék-ellátó rendszer, mint általában, nem okoz problémát, még gyakorlatlan felhasználók számára. A csomag CISS tartalmazza az összes szükséges anyagok és eszközök, valamint egy részletes vázlata egy képet. Kapszulák vagy patronok Ciss telepítve az eredeti helyett nyomtatópatron, a kapilláris hurok van fektetve a nyomtató belsejében a mellékelt matricák és klipek. A kapszulák és tartályok tele vannak tintával, fut néhány fej tisztító ciklust, és az eszköz használatra kész.
CISS jelentősen csökkenti a beszerzési költsége tintapatron, de különösen fontos, ha az ilyen rendszerek nagy mennyiségű színes nyomtatást. Ebben az esetben a lapköltség összemérhető a költségek készített nyomatok egy lézernyomtató.
Papíradagoló mechanizmus
A papír lehet a nyomtatóba betöltött függőleges vagy vízszintes módon. Függőleges terhelés keletkezik nyitott tálca tetején a nyomtató, a tájolás lapot lehet betölteni mind portré és tájkép. Vízszintes terhelési tálcák végezzük, amelyekhez való hozzáférés biztosított az előlapon.
Nyomtató Epson Stylus Photo T50 függőleges könyv papír betöltéséről
HP Officejet Pro 8000 Enterprise
zárt-tálca
Miután megkapta a feladatot, a nyomtató rögzíti a felső lapot, és táplálja azt a nyomtatási útvonal. A papírlap mozog a nyomtatóba egy speciális mechanizmus, amely azon alapul, gumírozott görgő felületét, ennek oka a léptetőmotor. A papír nyomódik a nyomóhenger további gumírozott felület.
Egyes nyomtatók egy kétoldalas nyomtatási berendezés, amely képes automatikusan kinyomtatja két oldalán a lap.
A fontos szerepet játszott négy kis motor tintasugaras nyomtatók. Az első motor hajtja meg a filmet, felvette a papírt, és tolja be a nyomtatási mechanizmus, a másik - papíradagoló, a harmadik teszi a nyomtatófejet mozognak a hordozót, és a negyedik felelős kirepülő tintát a fúvókák. Ezek miatt a négy motor kialakítása a nyomtató működik egy egységnek.
A nyomtató egy „érzékszervek”, akinek a szerepet a mechanikai és optikai érzékelők. Optocsatoló (LED és fotodióda) elhatározta, ha a papírlap szállított mtatás. Enkodernye érzékelők jelzik, hogy a nyomtató pozícionálja a nyomtatófej képest a papírlapot. PW-érzékelő meghatározza a formátum által kapott nyomtató papír. Érzékelő a nyomtató hálózati áramkör azt jelzi, hogy a terület a kocsi nekiment egy idegen tárgy, például elakadt lapot.
interfész csatlakozók
A nyomtató csatlakoztatása a PC vagy laptop segítségével interfész csatlakozó LPT, USB és Ethernet. Párhuzamos port LTP van a régebbi PC modellek, a helyére ma jött interfészek USB és Ethernet. A felhasználók számára elérhető adapterek, amelyek lehetővé teszik, hogy a nyomtatókat az LPT interface az USB nyílásba.
A legtöbb esetben, a interfész csatlakozók a hátlapon tintasugaras nyomtatókhoz vagy az oldalán közelebb a hátsó fal.
vezérlőpult
A szabályozás a nyomtató működését a kezelőpanel funkciógombok és mutatók. Egyes nyomtatók nem támogatják a vezérlőpulton és beállításai készül a számítógép segítségével.
