Ötletek huzalok - mik ezek és mikor kell alkalmazni
Nagyon gyakran, amikor csatlakozik a huzalok a csavaros csatlakozók, több vénák peredavlennymi csavart, és amennyire lehet megfigyelni a mechanikai sérülésektől. Mindez okozhat rossz kapcsolat, és ha a terhelés nagy, sőt tüzet. Ennek elkerülése érdekében meg kell használni tippeket a vezetékek rajtuk keresztül végrehajtott hullámosság és létrehozott egy szilárd kapcsolatot.
Egy kicsit az átmenet ellenállás
Az elektromos világban vannak néha nem túl kellemes képet - megolvadt műanyag az elosztó; otgorevshie vagy akár elszenesedett vezetékek; kilóg minden irányban vezeték sodrott kábel vagy vezeték, villanyszerelő gondatlan alá közös csavar nélkül, alátét. Mindez arra utal, hogy a „szakértők” figyelmen kívül megszüntetési eljárást. Végtére is, nem elég csak, hogy a kábelt a készülék és végrehajtja a csatlakozáshoz. Meg kell tennünk ezt, hogy minimalizáljuk az átmeneti ellenállás és megbízható kontaktus.
Mi az érintkezési ellenállás? Lényegében ez olyan, mint egy ellenállás, amely elosztása egy bizonyos mennyiségű hőt. Ez az érték egyenesen arányos a terhelő áram karmester. Minél több hőt inkább olvadás és a tűz.
Ezért az elsődleges feladat minden elektromos csatlakozások -, hogy elérje a minimális érték átmeneti ellenállással. Ez azonban nem mindig sikerül több okból is:
Ahhoz, hogy minimalizáljuk Ezen okokból, és ennek megfelelően, hogy csökkentse az érintkezési ellenállás, nyomás vizsgálatot azért végeztük el a segítségével érvéghüvelyek.
Forms tippek
Most az elektromos piacon bemutatja egy hatalmas különféle - sodrott és tömör huzal, réz és alumínium.
Terminálok réz huzalok a kivitelezés varratmentes réz cső, amelyben az egyik oldalon van lapítva, és van egy lyuk a csavar. Ez a modell két fajták:
Azonosítása, mint fülek a következők: TM (TML) -XX-YY, ahol XX helyett a vezeték keresztmetszetét fogja jelezni a nagysága hullámosság, és helyére W - furat átmérője a rögzítőcsavart. Kellően széles modellek lehet peremezve vezetékek részben 2,5-240 mm 2. ónozott kiviteli alakok akkor használják, ha az elektromos csatlakozó rész kell egy megnövelt korrózióállóság.

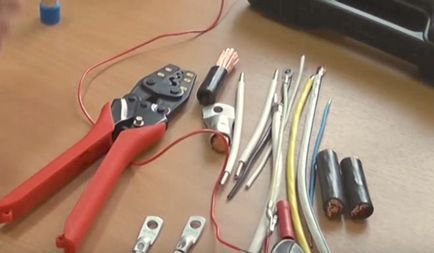

Krimpelő hüvelyek nem szükséges, hogy igénybe egy fogóval vagy kalapács, szükséges, hogy egy speciális eszköz - fogó, manuális vagy hidraulikus váltóval.
Segítségével ezeket a tippeket, akkor hullámosság és tömör vezetékek, de meg kell, hogy fordítsanak különös figyelmet a kiválasztás Krimpelő fogó mátrix, mert ha nem kitalálni a méretét, a véna eltörik.
Leggyakrabban az ilyen típusú tippeket alkalmazni:
- Csatlakoztatásához elektromos tűzhelyek.
- Földeléséhez elosztó fémből készült.
- A vezetékes kelő a nyitó úttestről elosztóban.
Brass egy kontroll ablakban
Ez a modell kevésbé gyakori ötletek, sok villanyszerelő életemben soha ilyen nem fordul elő, de tudatában kell lennie, hogy mindegy, hogy szükség van, legalábbis a közös fejlesztés. A jelölés adunk egy kis "O" betűvel - TM (a) TML (a). Ez ugyanaz extrudált réz hüvely, de tartalmaz egy hivatkozást ablak, amelyen keresztül látható, ha a vezeték ment keresztül náluk.
Amikor telepíti egy ilyen modell lehet alkalmazni nem hullámosság és forrasztott. A vezetékek van kihajtják a szigetelő réteg, a semleges fluxus kezelik, és beiktatjuk a fülek. Majd keresztül a vezérlő ablak a hüvely van töltve a megolvadt forrasztószer.
Ez a típus tekinthető a leginkább felelős, akkor csak a termelés, így gyakran azok, akik kapcsolatban csak a hazai otthon vezetékek nincsenek is tudatában létezésének modellek vezérlő ablak.
alumínium
Magok alumínium vezetékek és kábelek nyomás gyűrűveret alumíniumból készült. Ők vannak jelölve - TA, teljesen hasonló a kiviteli alak a réz, az egyetlen különbség az anyag, amelyből készülnek, és a minimális keresztmetszet a vezeték (alumínium tartományban indul 16 mm 2).
Hullámossága alumínium vezetők van egy kis árnyalatot. Behelyezés előtt a hüvely, meg kell feldolgozni a kvarc-vazelin paszta. Ez megakadályozza a kialakulását okislovoy film a karmester.
Ha szükséges, a kapcsolat az alumínium kábel réz kocsmába a bevezető kapcsolóberendezés alkalmazott alyumomednye megvalósításokban fülek (TAM). Egy ilyen modell egy réz végrehajtási fele-fele alumínium, a két rész össze vannak kötve egymással miatt súrlódási diffúziós.
pin elszigetelt

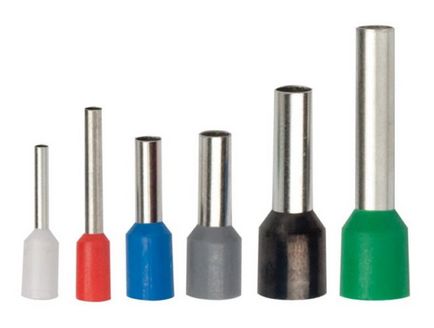

Az izolált fülek lényegében hüvely, még van a rövidítése NSHVI - szigetelt hüvely tüske. Külső szigetelés végétől a huzal be van dugva a hüvelyt, és megnyomjuk útján nyomja meg pofák. Ennek köszönhetően mag teljesen védett a sérülésektől, mert most minden mechanikai erő a szorító csavar ne essen rájuk, és a cső végét.
A fém csúcsrész van készült elektrolitikus réz. Kívülről van egy szigetelő gallért, amely poliamidból.
A használat NSHVI nem nagy ügy. Mielőtt krimp huzal, meg kell tisztítani a szigetelő réteg a hegyét a hüvely hosszát. Erre a célra a legjobb, hogy nem használja a kést, és egy speciális eszköz - sztriptíz. Mivel mi beszélünk, több eres kábelt, majd használjuk a kést ad túl nagy a valószínűsége, hogy több erek megsérülnek a bérleti elszigeteltség.
Most az az igény, hogy a szigetelt perem Kitett karmester a hegy, majd helyezze be a megfelelő horonyba préspofák és nyomja a kart szerszám leáll.
Szigetelt terminálok rendelkeznek Tartósan rá, így ha kell valamit változtatni, meg kell vágni a hüvely.
A jelölés NSHVI még két számjeggyel, amelyek közül az első jelentése egy része a vezető, és a második hossza a munka része a tip. Vannak speciális dupla végű NSHVI-2, ezeket használják olyan helyzetekben, amikor szükség van, hogy nyomás mindössze két sodrott.
préselés
Mint látható, hogy használja a speciális tippeket szem előtt, és a tapasztalat nem szükséges, minden gyorsan és egyszerűen. Az egyetlen dolog, ami szükséges egy speciális eszköz - egy sztriptíztáncosnő, és nyomja meg pofák, de megfizethető, és megvásárolhatja. Abban az esetben, sodrott csatlakozó fülek feltétlenül használ, lehetővé teszik tápegység megbízható és biztonságos.
