„Expressz AVTOAS M” - oszcillografikus USB-operatív diagnosztika kapcsolódási autómotor gyújtási rendszer, beleértve a rendszer kettős és az egyes tekercsek, valamint érzékelők és működtetők, a motorvezérlő rendszer. "AVTOAS EXPRESS M" lehet használni a laptop, netbook, tablet, vagy asztali számítógép Windows XP / Vista / 7/8/10.

Basic Kit "AVTOAS EXPRESS M"

Alapvető számítógépes mellékelt USB-prefix "AVTOAS EXPRESS M":

• "AVTOAS EXPRESS M" az USB-top box - 1 db.
• Kapacitív szenzor Express - 1 db.
• Induktív érzékelő Express - 1 db.
• Szonda-feszültségosztó - 1 db.
• Kábel "jel kiegészítőt 1 + 1" - 1 db.
• Tű adapter - 2 db.
• Használati utasítás a összeadó - 1 db.
• Telepítő CD - 1 db.
• Device ID - 1 db.
• garancialevél
• Csomagolás.

Továbbá rendelkezésre áll:

• A nyomásérzékelő a hengerben „DDC 16 bar”, hogy ellenőrizzék a mechanikus részét a motor.
• Aktív Express gyújtás érzékelő gyújtás vezérlő jeleket és elektromos jelek kisfeszültségű áramkörök belső égésű motorok.

Oszcilloszkóp USB-console „AVTOAS EXPRESS M” használatra szánt töltőállomásokon, flották, gépkocsi-tulajdonosok.

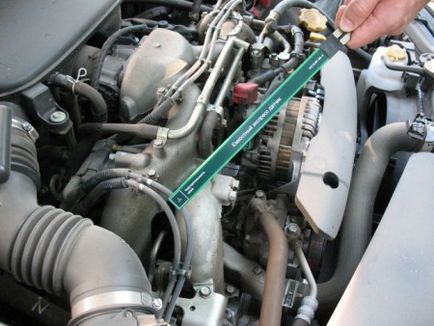

Hibaelhárítás végzi szemrevételezéssel az elektromos kisülést megjelenő hullám a számítógép-monitor, amely csatlakozik az USB-console „AVTOAS EXPRESS M”. Jelek nélkül eltávolítható a közelben a gyújtótekercs, valamint vezetékek közelében a primer és szekunder áramkörök gyújtást. Pickup jelek segítségével a kapacitív és induktív szenzorok kifejezetten mellékelt USB-top box.

Signal Sh gyújtás szekunder áramkör Subaru

A jel a szekunder gyújtóáramkör

A csomag „AVTOAS EXPRESS M” szerepel nívópálcát-feszültségosztó. A szonda lehetővé teszi, hogy regisztrálja a elektromos jelek formájában a -20 és + 160 V. 1 Mohm bemeneti ellenállás próbával. Ezzel a próbával lehet ellenőrizni, és a kimeneti jel az oxigénérzékelő, és jeleket a primer kör a gyújtást.

„Érzékelők és MI DPKV” módban.

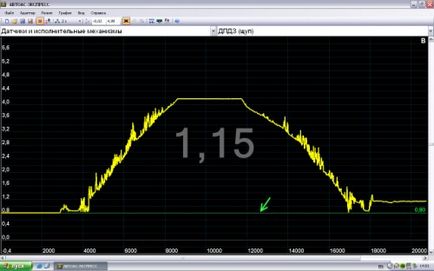

„Érzékelők és MI TPS” módban.

Mode "Szenzorok és MI. DFID / IDA." DMRV jelet.

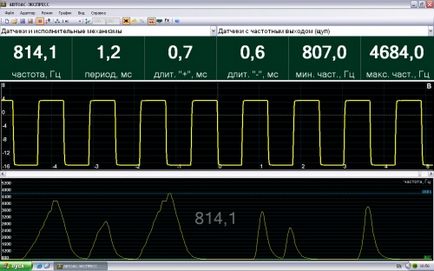

Mode „Érzékelők és MI érzékelő kimeneti frekvencia”.

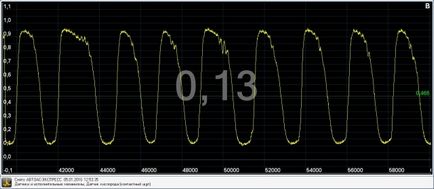

Mode „Érzékelők és MI, a lambda-szonda.”

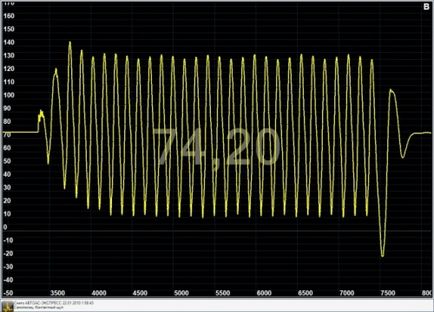

„Érzékelők és MI-befecskendező” módban.

„Érzékelők és MI-befecskendező” módban.
Az alábbiakban egy grafikont befecskendező vezérlő jel időtartamát.

„Érzékelők és MI IAC” módban.

„Az elsődleges áramkör a gyújtási rendszer érintkezési” módban.

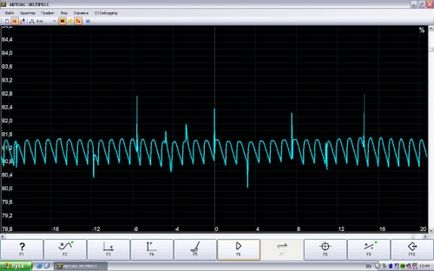

"Recorder" módban.
Példa rögzítő „Tula” piezo érzékelő a motorban az indító görgetési mód.
„EXPRESS AVTOAS M” nem igényel további jel erősítés.

„AVTOAS EXPRESS M” is lehetővé teszi, hogy figyelemmel kíséri a teljesítményét számos más generálja. Például egy nem érintkező módon tudja becsülni időtartama az injektorok és a befecskendezés impulzus generátor, hogy ellenőrizze a használhatósági egyenirányító diódákat.

Ellenőrző időtartama befecskendező impulzus

befecskendező impulzus jel

Ellenőrzi a generátor egyenirányító diódák

Jelgenerátor diódák

Azon felhasználók, akik vásárolnak az előtag „AVTOAS Express” és „M AVTOAS Express” korábban képes kábel „összeadó jel 1 + 1” függetlenül a vázlatot.

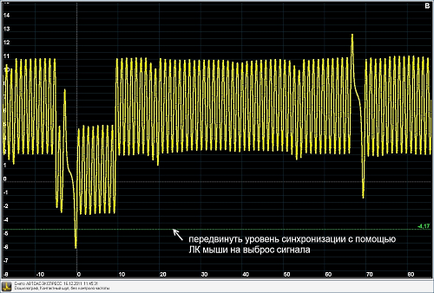

Vezérlőjel DPKV + DPRV lövés kábelen keresztül „összeadó jel 1 + 1”
