Gyakorlati class 4 # 150; Tanulás -modema DSL beállítások

DMT moduláció; modem beállítás

4.1 DMT moduláció

Először néhány szó a DMT moduláció, amelyet főleg az ADSL modem.

A valós vonal átviteli sebesség mindegyik csatornában egymástól függetlenül attól függően, jel / zaj arány ezen részét a spektrum. Így a rosszabb jel / zaj viszony a csatorna, a kisebb betűmérettel és rendre sebességet. ADSL végsebesség nyerhető hajtani aránya az összes csatornán.

Zajhatárból downstream (zajhatárból fogadásakor adatok) - használni, mint egy vonal állapotát értékelési kritérium, és meghatározza a minimális határt, amelynél a jel szintje fölött a zajszintet. Nem szabad, hogy rosszabb, mint 6 dB.

Kimenő teljesítmény downstream (kimenő teljesítmény alatt adatbefogadó) - mutatja a kimeneti adatok vételére szinkronban az idő modem DSLAM.

Csillapítás downstream (csillapítás, amikor adatokat fogad) - mutatja a gyengülés átvételekor adatok idején a modem szinkronizáció DSLAM (ez a paraméter legyen kevesebb, mint 45 dB).

DSLAM (Digital Subscriber Line Access Multiplexer) # 151; Hozzáférési multiplexer Digital Subscriber Line xDSL. Részéről a hálózat azt WAN IR port, és a kliens oldalon # 151; xDSL-fél-készletek (modemek), amely összeköti az előfizetői vonal. A másik végén az előfizetői vonal a vevő költségeit előfizetői félig-kit xDSL (modem) és IAD (Integrated Access Device # 151; szerves hozzáférés) eszközt. Az utóbbi olyan esetekben használjuk, amikor az xDSL vonal végrehajtott egyidejű hang és adat digitális formában, azaz VoDSL (Voice over DSL).

Normál G.992.5 ADSL2 + Annex M Double Upstream lehetővé teszi, hogy növelje a sebességet az upstream (az adatsebesség szolgáltató) és 1-3,5 Mbit / s (szimmetrikus adatátviteli mód ADSL2 + Annex M), azaz ADSL kiterjesztett Upstream. Normál G.992.3 RE ADSL2 melléklet L engedélyek maximális hatótávolság akár 7 km.

4.2 beállítása a modem

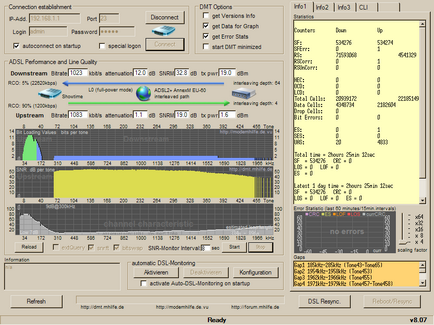

1. ábra # 150; Példa №1 program interfész

Aláírták piros:

1 - Igazi th áramlási sebesség a szolgáltató (belépő) Kbit / s;

2 - Egy elérhető legnagyobb sebesség lefelé haladva egy adott vasútvonal

3 - szintén a Sun walking;

4 - e vonalcsillapítás dB-ben;

5 - jel / zaj viszony (SNR) dB-ben;

6 - A grafikon bit / hang (minél több - annál jobb) gyakoriságától függően (pitch szám);

7 - grafikon S / N arány (a több - a jobb);

8 - grafikon csillapítás (kevesebb, mint - a jobb, bár modem intézkedéseket az alacsonyabb frekvenciájú 300 kHz - egyértelmű);

9 - DSL Resync gomb lehetővé teszi, hogy helyezze vissza a DSL kapcsolat.
A grafikon alján a jobb oldalon - a hibaarány az elmúlt órában (ilyenek nincsenek, a felirat nem hiba).

Most a vonal, amelyen a méréseket végezték. P beállítások jobb az átlagnál, a távolság a DSLAM néhány száz méter, így nagyon kevés csillapítást (12, 0 dB a megengedett maximális mintegy 40-45 dB). Úgy látszik, hogy a maximális 24 Mbps sebességű kapcsolat - a határ ADSL2 + szabványt nagy SNR értékek mindkét irányban - a „érdeme” melléklet M, mint alul.

Egy másik példát a 2. ábrán látható.

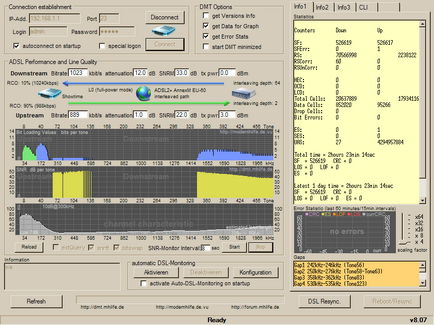

2. ábra # 150; 1. ábra # 150; Példa №2 program interfész

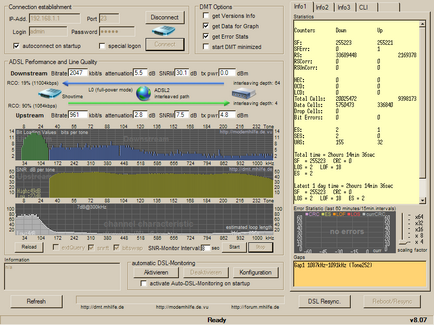

3. ábra # 150; Példa №3 program interfész

Ebben az esetben a (3. ábra) modulációs ADSL2, és a maximálisan elérhető mértéke kisebb lett, a jel / zaj viszony az adatfolyamban Upstream jelentősen csökkent.

4. ábra mutat példát SHDSL előfizetői vonalon.

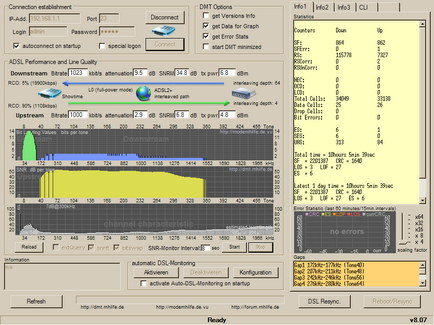

4. ábra # 150; Példa №4 program interfész

A 4. ábra például (normál melléklet M akcióban) - ADSL vonal alakul át SHDSL (A betű csökkentésében ADSL - a szó aszimmetrikus vonal, S - szimmetrikus) - mindkét oldalán (Upstream / Downstream) azonos sebességgel, lehetőség van a konfiguráció, port a DSLAM (a szolgáltató).

Továbbá, amikor néhány ablaka a DSLAM sebessége 1 Mbit / s (ris.5-.

5. ábra - Az „ideális vonal”, a szokásos moduláció - A melléklet

5. ábra TVOC igénypont, ahol a modem működik befejezi a régióban a 300 kHz-es. Akkor most vissza a lap tetejére (lásd 2. ábra) figyelni, hogy milyen gyakorisággal romlott SNR? N ht, 300 valami - egy egyértelmű interferenciát a modem működési sebessége 1 Mbit / s.

6. ábra # 150; Ugyanaz, mint az 5. ábrán, de a modem engedélyezett melléklet M

A 6. ábra azt mutatja, hogy az előfizetői vonal jellemzőit jobban.

7. ábra # 150; Példa modem alkalmazkodás a vonal állapota

A 7. ábra egy példát elég érdekes helyzet és jaj. A vonal nyilvánvalóan jelen akadályozza a többi modem, de mivel a sebesség korlátozódik kellően alacsony szinten, a modem általában nem használja frekvenciasáv, amelyben van interferencia. Felvételi eltolódik a magasabb frekvenciák, ezzel sikerült elérni egy jó jel / zaj viszony, ami végül biztosítja s hiba nélkül (lásd. A jobb oldali, sárga alapon, a vonal alatti összes idő = (ezúttal felhalmozódása statisztika) értékek CRC (ellenőrző összeg hiba az adatok), LOS (veszteség vegyületek), LOF (elvesztése frame), ES - mindegyik egyenlő 0.
