földelőpontok
Ennek földelés áramkört használja a meglévő acélszerkezetek közelében található a házban, és a földbe. Például az építőiparban a halom vasbetonból készült, sínek vagy csövekből közel. Abban az esetben, ha a föld mellett sem a fém, a földelő csatlakozó elvégezhető függetlenül.
őrölt kezüket Contour
Annak érdekében, hogy összegyűjti az áramkör, akkor kell három elektróda. Ezek által vezérelt, vagy ásott a földbe, alkotó csúcsokat egy egyenlő oldalú háromszög, amelynek oldalai mintegy 1,2 m. Ami az elektród anyaga lehet például egy fém profilok, mindaddig, amíg azok keresztmetszeti területe elegendő ahhoz, hogy kis ellenállású. Például, az áramkör cső kell egy 30 mm átmérőjű és falvastagságú 3,5 mm. Általában, amikor kiválasztunk egy profilt kell arra, hogy a keresztmetszeti terület nem lehet kevesebb, mint 150 mm2, és a hossza 2 m.

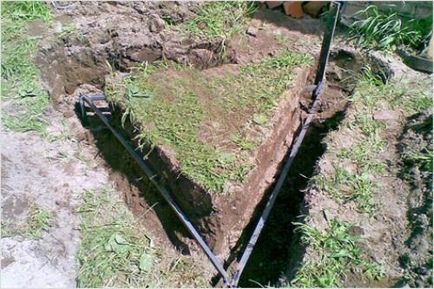

Az elektródokat a talajba a csúcsai egy egyenlő oldalú háromszög (annak sarkai), amely először is meg kell készíteni egy hely, és dig árkok - ezen az oldalán a háromszög. A mélysége az árok nem lehet nagy, - ez elég ahhoz, hogy 0,5 m, hossza -. Mintegy 1,2 m metszéspontjában árokban kapott kalapáccsal eltömődött elektródák élezett végű és összekapcsolt vezetőt, például egy acélszalag keresztmetszetű 40x4 mm2. Mivel a vezető választhatja ki minden más fém profil, amelynek a keresztmetszete nem kevesebb, mint 50 mm2.
Minden fém csatlakozó földelő eszközt kell hegeszteni. Csak bizonyos esetekben hagyjuk csavaros kapcsolat, de ez inkább kivétel az általános szabály alól, így ha nem tudja, hogyan kössék össze az egyes komponensek hegesztéssel kötik össze.
Ha a földelés kör készen áll, ebből a hazai kiterjeszti vezető - az acélszalagot egy korábbi szakaszban. Meg kell juttatni a helyet az épületben, ahol beadhatók földelő busz, és lehetőleg közel a vízellátó berendezés - ASU. Hogy összetett a gumiabroncs és földelő vezető csatlakozik a ASU, van hegesztve, hogy a végén az első szabvány csavar M8. Földelővezeték rézből huzal 6 mm2, átengedjük egy előfúrt lyukat a falon, és van rögzítve a csavart.
Mint korábban említettük, az ellenállás a földelő áramkör, hogy kicsi definíció szerint, az átlagos saját megengedett érték - 4-30 ohm.
Fő földelő sín
Csak végül kialakult a fő földelő busz - GZSH - meg lehet kezdeni kábelezése védõföldelésének és vezetékek dolgozik minden területen a ház.

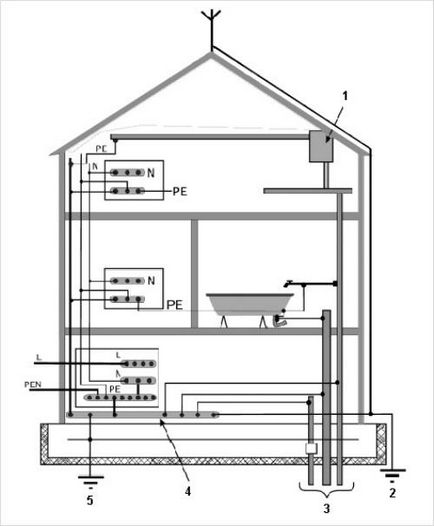

Ahhoz, hogy az elektromos teret az épület használják gyakori módszer alapján a szétválás a megfelelő levegő-PEN-vezető vonal, amely alkalmazható az egész szerkezet a PE vezető (védő nulla), és az N-vezeték (dolgozó nulla). Közvetlenül elosztjuk a PEN-vezető két vezető gyakran szerveznek víz elosztó egység (ASU), ahol van egy speciális busz nevű GZSH (fő földelő sín). By GZSH is táplált egy vezetéket és egy földelt készülék korábban létrehozott. Így az újjászervezett dohányosok földelés vége fogyasztói terhelés.
A fő földelő busz vezetékezés készül két különálló vezető (védő nulla és munka nulla) a szerkezet körül csatlakoztatja a fogyasztók a földre busz.
Szabályzat elektromos készülékek is arra utalnak, hogy újra földelés. Ez a követelmény csak azokra az ipari hálózatok véges terhelés csatlakozik az áramkör földelt semleges. Re-földelés ez biztosítási veszteség a PEN-vezető, a biztonság biztosítása, ha dolgozik, kéziszerszámok, még tény, hogy a fő földre.
Az összefüggésben a városok terjeszkedése ismételt földelés nem csak nem szükséges, de tilos. Ezért nem szükséges, hogy a változások az elektromos áramkör a ház panel.
