Missile kemence - variációkban áramkör és működési elv
Egyszerűsége miatt és az olcsóság az építés, hőérzet és a magas hatásfok kemence rakéta érdemelnek írt egy külön cikket, amely úgy döntöttünk, hogy fordítsa őket.
Hogyan működik a tűzhely-rakéta?
Annak ellenére, hogy a grandiózus neve térben, ez a fűtőberendezés semmi köze rakéta rendszereket. Az egyetlen külső hatás kölcsönöz némi hasonlóság - láng jet ami jön ki a felszálló főt megvalósítási mód rakéta tűzhely.
A munka a központ épül két alapelvet:
- Közvetlen égés - szabad túlfolyót fűtőgáz csatornák kemencében keverés nélkül tolóerő által generált a kémény.
- Utánégés keletkező füstgázok a fával (pirolízis).
A legegyszerűbb reaktív kemence azon elv alapján működik a közvetlen égés. Ahhoz, hogy a termikus bomlása fa (pirolízis) nem teszi lehetővé az építkezés. Ehhez erős hőtároló vakolat külső burkolat és a belső cső szigetelés minőségét.
Annak ellenére, hogy ez a hordozható rakéta kemence is úgy ellátni feladatukat. Ezek nem igényelnek nagy kapacitású. A keletkező hő elegendő ételt és melegítjük a sátor.
Konstrukciók rakéta sütők
Ismeretség minden design legyen a legegyszerűbb változatai is. Ezért, bemutatunk egy diagramja egy mobil rakéta kályha működését (1. ábra). Világosan látható, hogy a tűztér és az égőkamra egyesített-ba egy szegmense a acélcső, felfelé hajlik.
Fektetésére a fa alján a cső hegesztett lemez, amely alatt van egy levegő lyuk. Meg kell erősíteni a hőt a főzési zóna segítségével hamu szerepet tölt be a hőszigetelő. Ez öntjük alsó része a külső burkolat.
Ábra. №1 hordozható rakéta tűzhely közvetlen égetés
A másodlagos kamrát (burkolattal) lehet fémből dobok, vödrök, vagy a régi gázpalack.
Emellett a fém, az egyszerű kemencében rakéta építhető több tízezer tégla, sőt használata nélkül habarcs. Ellepték a tűztér és a függőleges kamera. A falakon tegye az edényeket úgy, hogy van egy rés alatt az alján a füstgáz-kimeneti (2. ábra).
Ábra. №2 legegyszerűbb program falazat tégla kemence rakéta
Kötelező feltétel a jó munkát a design - „meleg cső”, mint a fazekasok. A gyakorlatban ez azt jelenti, hogy majd fektesse a kandallókályha rakéta szükséges, hogy felmelegedjen egy pár percig, égő benne chips és a papír. Miután a felmelegített csövet, a fa halmozott és felgyújtották a tűztérben, csatorna van a kemencében erőteljes felfelé áramló forró gázok.
Üzemanyag lapján egyszerű szerkezetek rakéta vízszintes kemencét. Ez körülményes, mert azok az erők rendszeresen visszahúzódik a fa a tűztérben, mert éget. Ezért álló rendszerek használata függőleges lapot, és levegő van alulról a speciális hamu gödör (3. ábra).
Ábra №3 tervezni stacionárius kemence rakétát
Éget, tűzifa maguk esnek a kemencébe, a megtakarítás a tulajdonos a kézi adagoló.
fő méretek
A vizuális megjelenítése a konfiguráció a stacionárius rakéta folyamatos égési kemencébe ad rajz №1.
Rajz №1 főbb elemeit és a mozgás a gázok a kemence rakéta
Aki azt akarja, hogy egy álló rakéta kályha, ami elsősorban az egyszerűsített módosításokat, tudnia kell az alapvető méreteket. Minden méret a szerkezet kötődnek az átmérő (D) kupakkal (dob), egy függőleges része, amely a fejléc cső (riser). A második méret számításokhoz szükséges - a keresztmetszeti területet (S) a motorháztető.
Alapján e két érték kiszámítása fennmaradó méretek a kemence szerkezete:
- A magasság a motorháztető H 1,5 2D.
- A magassága agyag mosás - 2 / 3H.
- A bevonat vastagsága, - 1 / 3D.
- keresztmetszeti területe a lángcső - 5-6% -a terület a sapka (S).
- A rés mérete a fedél kupak és a felső széle a lángcső nem lehet kevesebb, mint 7 cm.
- A hossza a vízszintes részét lángcső egyenlőnek kell lennie a függőleges magassága. A terület a keresztmetszet ugyanaz.
- A területet a fúvóberendezés 50% a keresztmetszeti területe lángcső. Ahhoz, hogy a stabilitást, hogy a kemence működése, szakértők azt javasolják, hogy a láng légcsatorna négyszögletes fémcsövek képarányú 1: 2. Ez fektetjük.
- A kötet a hamu a kemence kimenetén a külső vízszintes füstvezeték kell lennie legalább 5 térfogat%, a kupak (dob).
- Külső kémény kell egy keresztmetszeti területe 1,5 2S.
- A vastagsága egy felmelegedés párna maga, ami a külső kémény közötti tartományban választjuk meg 50-70 mm.
- A bevonat vastagsága, vályog fekhelyek választott egyenlő 0,25D (dob átmérője 600 mm), és 0,5D sapka átmérője 300 mm.
- Külső kémény legalább 4 méter.
- A hossza a csatorna függ a heverő a kupakot átmérője. Ha ez történik, a 200-literes dobban (átmérő 60 cm), a heverő lehet akár 6 méter hosszú. Ha a kupak anyaga egy gázpalack (átmérő 30 cm), a padon nem lehet hosszabb, mint 4 méter.
Az épület egy rakéta rögzített kemence kell fordítani a figyelmet, hogy milyen minőségű a bélés a függőleges része a fejléc cső (kelő). Használhatja firebrick márka SHL (samott könnyű), vagy mosott folyami homok. Ahhoz, hogy megvédje a bélés égési gázok működhet annak fém burkolat segítségével a régi vödör vagy horganyzott acéllemezből.

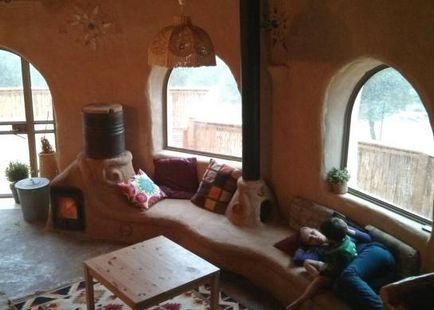

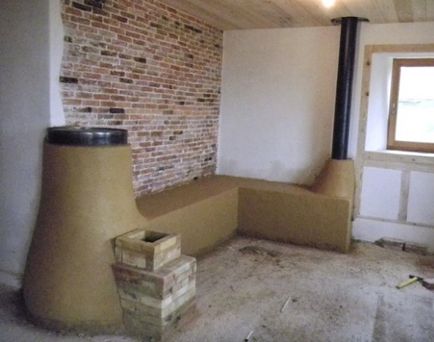

Példák szép teljesítmény kályhák fűtés
Bed homok végezzük rétegeket. Minden réteg tömörítjük és enyhén vízzel permetezzük. Így 5-6 réteg, kapnak egy hétig száradni. Thermal tűzvédelem agyag, hogy könnyebb, de a tér között a külső héj és a tégla is ki kell töltenie homokkal, hogy ne az üres üregek (4. ábra).
Ábra №4 áramkör rakéta lángkemencés bélés csatornák
Szárítás után backfill, a felső széle a bélés bevont agyag és csak ezután folytassa összeszerelés reaktív kemence rakéta.
Előnyök és hátrányok a kályhák rakéta
Fontos előnye a jól formált struktúrát - mindenevő. Az ilyen kemence lehet bármilyen mosogató szilárd tüzelőanyag és hulladék fa. Sőt, a fa nedvességtartalma különleges szerepet nem játszik. Ha valaki azt állítja, hogy egy ilyen kályha működhet csak jól szárított fa, az azt jelenti, hogy ha az építkezés készült baklövéseket.
Termikus hatékonyság rakéta kemence, amely az alapja egy hordó dob, és amely határozat nagyon magas, mint 18 kW. Tűzhely A gázpalack képes fejleszteni egy hőerőmű akár 10 kW. Ez elegendő a fűtés a szobában a 16-20 m2. Megjegyzendő, hogy a teljesítmény beállítása rakéta kemencék egyedül a hangerő az üzemanyag betöltése. levegőellátás megváltoztatni a hőátadás nem lehetséges. Beállítás podduvalom kemence használt bemenet csak az üzemmódot.
Mivel a hőmennyiség kemencerészekkel nagyon nagy rakéta, ne használja vétkezni otthoni használatra, mint például a főzés élelmiszer (a dobban fedél). De az ilyen a kandalló a víz melegítésére használt fűtési rendszer a radiátor lehetetlen. Kijutása a kemencébe design a tekercseket és regisztrálja negatív hatással munkáját, súlyosbodó vagy megállítja a folyamatot pirolízis.
Tip: mielőtt az építőiparban a stacionárius reaktív kemence legyártja tábori egyszerűsített szerkezete fémből vagy agyag. Tehát akkor gyakorlat az alapvető technikákat a szerelvény, és kap hasznos tapasztalatot.
A mínusz rakéta kemence lehetetlensége felhasználásuk fürdők és garázsok. Kialakításuk célja az energiatárolás és a hosszú távú fűtés. Ezért nem tud adni egy csomó hő egy rövid időre, ahogy azt a gőzfürdőben. Garázsok, amely tárolja üzemanyagok és kenőanyagok, sütő nyílt lánggal szintén nem a legjobb megoldás.
Elhelyezés egy rakéta tűzhely kezével
A legegyszerűbb módja fog outdoorsy kerti változata a reaktív kemence. Ehhez nem kell megvenni a falazat és vályog felkészüljenek a mosás.
Számos fém vödrök, acélcső rozsdamentes acél csatorna parázstartót és az apríték töltésére - ez minden, amit kell, hogy egy rakéta tűzhely kezével.
Az első lépés - vágó olló, fém lyuk a vödör aljára a áthaladását lángcső. Meg kell tenni, olyan magasságban, hogy a cső van egy hely a kavics háttérkitöltéshez.
A második lépés - Az alsó telepítés vödör lángcső amely két törzs: a hosszú és rövid töltési a kilépő gázok.
A harmadik lépés - vágott lyukak az alsó a felső vödör, amely rákerül az alján. Belmagassága sütés cső behelyezhető úgy, hogy vágtuk 3-4 cm-rel az alsó.
Negyedik - kitöltik a kis kavics alsó vödör fele a magassága. Szükséges, hogy a hőtároló és a szigetelés Zharov csatornát.
Az utolsó lépés - gyártás állni ételeket. Ez lehet a kör alakú hegesztési megerősítése átmérője 8-10 mm.
A bonyolultabb, de tartós, erős és esztétikus tűzhely rakéta kiviteli alak igényel gázpalack és egy vastag acél cső négyszögletes keresztmetszetű.
áramköri szerelvényből nem változik. gázkisüléses oldalán vannak elrendezve, hanem a felső. A főzés a henger felső része vágni a szelepet és annak helyére hegesztve a lapos kör alakú lemez 45 mm vastag.
