Kábelezést tálcák, dobozok előírások, utasítások, fotók
Kábeleknek kábelcsatornák és számos fontos előnye van: a szép aranyos megjelenés, alacsony költségű telepítés, és a könnyű ellenőrzés és karbantartás használat közben (via a tálcát a sérült kábelt könnyen hozzáférhető vagy karbantartási). Ahhoz, kábelcsatorna megfelelően teljesítette a hosszú élet, meg kell, hogy kitaláljuk, hogyan kell építeni azt. Ebben a cikkben, azt fogja mondani az olvasók oldalon is villanyszerelő. hogyan kell elvégezni kábelezés tálcákra összhangban a meglévő szabályokkal.
Rendelkezések és szabályok
Ebben az esetben a hálózati kábelezés megköveteli a SAE (2. lépés), SNP (3.05.06-85), számos vonatkozó kormányzati szabványok, és óvatosan kell végezni célja szerint a tervezet. Feladat alapú szakemberek, akik elvégzi a kábelek telepítése tálcákon és a folyamatos betartása a rajzok a projekt telepítés kábelezés. A tervező figyelembe kell vennie az összes szabályok és előírások, válasszon ki egy tálcát tervezési funkciók, anyagok, védelmi index over IP.
Ezen kívül szerint a Standard, szükséges, hogy dolgozzon ki egy tervet szóló, a kábel a dobozban (azaz, hogy fognak járni, egyszálú kötve kötegek, stb.) Ezt követően a projekt vonatkozó dokumentációt, hogy engedélyt kapjon elvégzésére munkák elektromos kábelfektetés a szükséges esetekben.
Az ilyen projektek csak akkor lehet jóváhagyni konkrét szervezetek, amelyek az összes szükséges dokumentumot, amely lehetővé teszi, hogy végezzen e művek.
Szerelési útmutató

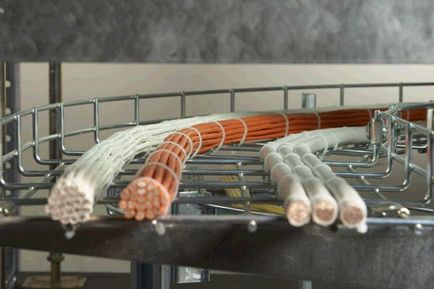

Kábelezés, amelyek mind egy-és többrétegű. Ők is üres, a gyűjtő pre-nyaláb és csomagokat. Amikor szóló sorokban kell lennie öt milliméter közötti távolság az élő részek, más esetekben ez a távolság növekszik négyszer (20 mm). Ha több verzió különbség elhanyagolható. Kábeleknek egy csomagban mentesnek kell lennie több mint tizenkét vezetékek. Ugyanakkor a gerenda méretét nem lehet több, mint 10 cm.
Ha a terv Kábeleknek a tálcán vízszintesen, meg kell gyűjteni őket csomóban, megtartva a távolságot 4,5 méter között, a szalagok. Mellesleg, ebben az esetben lehetőség van arra, hogy elhanyagolja a szerelési kábelek kötegelve, amikor a vízszintes szakaszok és egyenes. Ha egymásra függőlegesen van szükség, mert összeköti lépésben legalább egy méter.
Ha a szerkezet összeszerelt által gyártott mennyezetre szerelhető, szakosított zsinór távolságmérés kábeltartó pálya későbbi vágás a feszültség alatt álló részek. A művelet után a vezetékek kitölteni nyaláb és jelölt címkéket. Amikor a vezetékek megfelelően a tálcát és gyűjtik egy áramkört, meg kell irányítani azt ügyvivő multiméter hiányában megszakítások, valamint a mérni a szigetelési ellenállás index.
A megfelelő munka tojásrakás megköveteli a megfelelő hőmérsékletet. Ha az index -15 Celsius fok és a magasabb, szóló végezhető fűtés nélkül. Ha a tartomány tartományban -40 és -15 fok, a melegítés szükséges, de alacsonyabb hőmérsékleten fektetéséhez művelet elfogadhatatlan.
A kábelt kell lefektetni a tálcát oly módon, hogy bizonyos mozgásteret hosszát. Erre azért van szükség annak érdekében, hogy kompenzálja a változásokat hossza a huzal következtében hőmérséklet-ingadozás, valamint a talaj deformálódását. Minden kábel a megfelelő mozgásteret ebben az esetben kell alapulnia, hogy tölteni azt a jelenléte fordulatok és gyűrűk nem megengedett.
Ha a tömítés készül a nyílt világűrben, mint például az utcán a fal, és az elkerülhetetlen fűtési napozás kell figyelembe venni. Ebben az esetben a telepítése további képernyők véd a nap sugarai.
A felszereléséhez szükséges törekedni, hogy a tálcák egy darabban. Vagyis azt, hogy minimálisra kell csökkenteni a különböző szakaszait felüljárók a nehéz területen a telepítés. Kábel nem függ a műszaki szerelvények úgy kell felszerelni és rögzíteni a szélső pontokon, valamint a csatlakozók, a vonal meghajlik, és más ízületei.
A kábelek telepítésekor a tálcán figyelembe kell venni, és ellensúlyozza az esetleges deformációja miatt:
- tömeges elektromos kábel;
- mechanikai feszültségek meghatározva hőmérséklet-különbség;
- mágneses jellegű intézkedések, amelyek lehetővé bekövetkező rövidzárlat.
Ha a kábel vonal metszi a vezetékkel kell bírnia a távolságot a vályú és a csövek legalább 5 cm. A párhuzamos, és a szóló a csővezeték, a távolság a kommunikáció legyen legalább 10 cm. A távolság a vezeték legalább 25 cm.
Előállítása vezetékeket kell tölteni nem több mint a fele a tálca hangerőt. Erre azért van szükség, hogy:
- könnyű hozzáférés során a javítási és karbantartási a sor;
- lehetséges léghűtés vezetékeket.
Meg kell róla, hogy a kábel elhelyezésénél a tálcába, jó volt a fém érintkezés mint egyengetni föld gyakran nem sikerül, csak csatlakozni a szélső pontjait a kábeles kapcsolatot.
Vonal egy lakóépület kell nem alacsonyabb, mint két méter magasságban. Azonban, ha a helyiség végezzük azt a személyzet megfelelően képzett és a szerelési magasság nem számít.
Bekötése szerinti eljárás elektromos tálcák és csatornák választják hiánya miatt a nedvesség és a kondenzvíz bennük. Ha a telepítés kész a nyílt, majd egy tömítést kell, dobozok eltávolítható fedéllel, amely arra szolgál, hogy a gyors és könnyű hozzáférést biztosít a kábel. Zárt térben megengedett használata állandó dobozok élő részei az áramkört.
Tehát megnéztük, hogy a kábelezéssel kell elvégezni tálcák és dobozok. Reméljük szerelési útmutató hasznos volt az Ön számára, és most már tudod, hogyan kell helyesen feküdt a vezetékek a kábelcsatorna!
