Workflow dugattyús kompresszor
Ábra. 2.1, 2.2 és 2.3 diagramok és üzemeltetése a dugattyús kompresszor. Munkafolyamat henger dugattyús kompresszor hozott, hogy képviselje a kijelző diagramja (2.12 ábra). A vízszintes tengelyen a dugattyúlöket a kiválasztott skála a függőleges tengelyen - a gőznyomás a hengerben a kompresszor, valamint a szaggatott vonal jelenti az elméleti kompresszor folyamat, szilárd - érvényes, amely előállítható ha kivesszük a működési diagram szabályozott kompresszort.
Az elméleti (ideális) térben kompresszor nem ártalmas, a hidraulikus ellenállások a szívó- és a kompresszor, a hűtőközeg gőz szivárgás keresztül szivárog. Nincs súrlódás a mozgó részek között a kompresszor és van hőcsere a hűtőközeg kompresszor és a falak a dolgozó üreget. Amikor az aktuális kompresszor dugattyú eléri a hengerfej. A dugattyú a felső (szélső) helyzetben, és a henger fedelét van egy rés, amely az úgynevezett lineáris holtteret. Függőleges és ferde kompresszorok ez 0,5-1,2 mm. Lineáris hézag képződik, úgy, hogy a működés közben, hogy kizárja annak lehetőségét, hogy a dugattyúlöket a hengerfej során gáz forgattyús mechanizmus melegítéssel. A kötet a holttér, amelyek magukban foglalják a bemélyedések és a térfogat a szelepek, százalékában kifejezve a lökettérfogat (jellemzően 3-7%).
A jelenléte holttér eredményez jelentős volumenű veszteség. A folyamat a kiveszi a komprimált gőz a kompresszor henger végződik 3 pont, amely után a fordított dugattyú mozgását kibővíti a komprimált gőz maradó holttér (vonal 3-4). Szívó gőz csak kezdődik állapotban meghatározva 4. pontban bővítése gőzt a holttér eredmények hiányos kihasználjuk a megmunkálási a henger térfogata: belőle mért szegmens C1. Beletelik pár. Kötet elvesztése a bővítés nagyban függ a mennyisége káros tér Vo és kapcsolatok Pk / P0 nyomás. A jelentős növekedés ez az arány, a kompresszor lehet akár nulla áramlás, ha a gőz bővül a holttér, hogy úgy az egész a henger térfogata.
kompresszor működése végzett értékelés segítségével az alábbi mutatókat.
Együttható takarmány dugattyús kompresszor. lökettérfogat-veszteség nagyobb holtteret - a nagy veszteség együttható # 955; a - kellő pontossággal (kivéve depresszió szelepek) aránya határozza meg a V1 / Vts (lásd 2.12 ábra ..).
Szívás gőz befecskendezése a kompresszor és a kondenzátor keresztül történik önműködő szelepet. Nem nyissa át a forgalmazó henger a bütykök, mint a belső égésű motorok, és az intézkedés alapján a nyomáskülönbség a hűtőközeg gőz. Ezért a tényleges folyamata szívó (line 4-1), hogy zajlik nyomáson alacsonyabb, mint az elpárologtató, és injekció (vonal 2-3) - egy nagyobb nyomású, mint a kondenzátor. Csökken a nyomás a hengerben okoz járulékos szívó térfogat vesztés a kompresszor, mivel ez megnöveli a fajlagos térfogata bevitelt hengerpár, és csökkenti a tömeget a gőz. Amikor a dugattyú az ellentétes irányba (vonal 1-1 „) a dugattyú löket (a henger térfogata) használunk, hogy a nyomás a hengerben, amíg a nyomás a kompresszor szívó cső Ro. Ez a veszteség fejezi ki a diagramon szegmens s2. C2 mennyiség veszteség arányosan növekszik # 8710; Ro. növekedés # 8710; Ro lehetséges csökkenő ütemű (lift) a szeleptányér vagy irracionális növekedés az erő megnyomásával a szeleprugó. Együttható térfogati veszteségek fojtás gőz szelep a beszívott a kompresszor # 955, stb lehet meghatározni aránya
Gyorsító gőz a leeresztő szelep is okoz térfogati veszteséget, bár kisebb mértékben, mint a szívó fojtás gőzszelep. Jelentés tekinthető veszteség látható az indikátor diagram.
A kompresszor még mindig veszteséget, amely nem jelenik meg a kijelző chart. Ezek közé tartozik, mindenekelőtt a hőveszteség a hengerben. Amikor a kompresszor hengerfalakat melegítjük, így a hűtőközeget felhevíti az szopás a henger falai és kitágul, hogy növekedést idézne elő a fajlagos térfogat, és hogy csökkentse a hűtőközeg tömegét áramló a hengerbe. Hóvesztéséggél nagyobbak szopás nedves gőz. Ebben az esetben, a folyékony cseppek érintkezik a fűtött hordó fal és átalakítják pár egy részét foglalják el a hatékony a henger térfogata. Ahhoz, hogy csökkentsék a veszteséget a hőcserélő hengerben biztosít kompresszor hűtővíz vagy levegő. A egyszeres működésű kompresszorok melegíti csak egy felső része a henger.
Veszteségek határozzák melegítésével a fűtési együttható # 955; t kellő pontossággal melegítés sebessége határozza meg a kapcsolatot
Ez, ahol - a forráspont hűtőközeg a párologtató hűtőberendezés, K;
T - a hőmérséklet kondenzáció, K.
Hőcserélő közötti szívó gáz és a henger falai nem csak terjedelmes, hanem az energiaveszteség ami lesz szó az alábbiakban.
A kompresszor lehetséges szivárgások a szelepek és dugattyúgyűrűk, ahol a hűtőközeg áramlik a nyomóoldalon, hogy a szívó, ami viszont csökkenti a kompresszor teljesítményének. Ezek a veszteségek jelöljük térfogatsűrűsége faktor # 955; op. értékeket, amelyek általában 0,96-0,98.
Minden kötet veszteség (bővülő gőzt a holttér, a nyomásesés szelepek és gőz hőveszteséggel szivárgása) a kompresszor által figyelembe vett együttható alkalmazásával # 955;, ami által meghatározott aránya gőzmennyiség Vo. tényleg szar a kompresszor által egy pár kötet VK. amely kiszívja hiányában veszteség, azaz a. e. # 955; = Vo / VK.
szállítás aránya a kompresszor a nyomástól függ arány pk / Ro. Tulajdonságait és jellemzőit a hűtőközeg kompresszor tervez. Ezért a szállítási mennyiség értékek jelennek a hűtőközeg és a kompresszor típusát egy grafikonon, mint a nyomás függvényében arány (ábra. 2.13). Amint a grafikonon látható, a növekedés PK / PO előtolás arány csökken, és ha pk / po> 8 használatra egyfokozatú kompressziós kompresszort nem hatékony, mivel a szállítási mennyiség van egy nagyon kis érték.
Ennek alapján a gőz mennyisége, a kompresszor szívó, lehetséges meghatározni a tényleges npoizvoditelnost
Amint azt a sebek, 1 m 3, a szívó hűtőgáz fajlagos hűtőkapacitás értékek beállításához a működési mód és a hűtőközeg és a hűtőkapacitást úgynevezett ömlesztett. Következésképpen, ha a kompresszor beszívja a térfogatot 1 V, m 3. holoproizvoditelnost

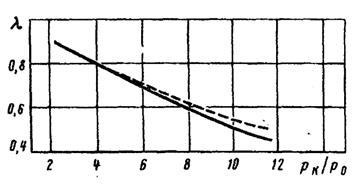

Ábra. 2.13. Együttható takarmány kompresszor: szilárd vonal -, hogy az ammónia kompresszor; szaggatott - kompresszorok, rabotayuscheh freon - 22.
1 m 3, a hűtőközeg GV. kJ / m 3 a hűtőteljesítmény Qo kompresszor. kW, lehet meghatározni a következő képlet segítségével Qo = Vk # 955; qv.
VK hangerőt. 3 m / s, a leírt kompresszor dugattyúk, lehet kiszámítani jellemzőitől függően a kompresszor. Az egyszeri működésű kompresszor
ahol D i 2 - a henger átmérője;
(ΠD 2 n / 4) - a keresztmetszeti területe a henger, 2 m;
s - Stroke (kétszeresével egyenlő a sugara a hajtókar a főtengely), m;
N - kompresszor tengely fordulatszáma, a -1;
z - több kompresszor hengerek darab.
Egy és ugyanazon kompresszor állandó forgási sebesség értéke VK állandó. Gyakran kompresszor hasznos térfogat köbméterben óránként.
A térfogati hűtőteljesítmény QV és előtolás függ a tulajdonságait a hűtőközeg és a hűtőgép működési feltételek.
ahol V1 - fajlagos térfogata, aktuális állapotának megfelelő gőz a párologtatót elhagyó;
I1 - entalpiája megfelelő gőz állapotban a párologtatót elhagyó;
I4 - entalpiája folyékony hűtőközeg, mielőtt a tágulási szelepet.
A csökkenő mennyiség a QY hűtési kapacitás csökken, mint a fajlagos térfogata gőz v1. által beszívott kompresszor, a hőmérséklet csökken (és ennek következtében nyomás) meredeken emelkedik, míg a fajlagos tömege hűtőkapacitás szinte nincs változás. A csökkenő hőmérséklet, a túlhűtés tn volumetrikus hűtőteljesítmény QV növekszik értékét növeli tömeges hűtőkészülék qo.
Így a hűtőgép egy és ugyanazon kompresszor különböző hőmérsékleteken tH t0, és amelynek különböző hűtési kapacitást.
A végrehajtás a tényleges folyamat a hengerben a kompresszor fogyaszt több munkát, mint az elméletileg szükséges, azaz a. E. A kompresszorok energiaveszteséget. Egy különösen erős hatással vannak a értéke energiaveszteség van egy hőcsere a szívó hűtőközeg gőz és a henger falai. A fizikai természetét e veszteségek az, hogy a szárítás alatt a gőz szívó növeli a relatív mennyisége és a kompresszor henger megtelik kisebb mennyiségű tömege hűtőközeg gőz. A működési költségek határozzák meg a terület a diagram (lásd. Ábra. 2,12), ami változik kicsit a változás a fajlagos térfogata gőzök. Ennek eredményeként, a fajlagosan munka kompressziós 1 kg hűtőközeg növekszik. Az energiaköltségek fojtás veszteségek szelepek jól látható a vizsgálati diagramon (lásd. Ábra. 2,12), mint felesleges tér felett a vonal és a vonal alatt Pk p0. A káros tér a henger jelentős befolyást gyakorol az energiaveszteség nem teszi. A növekedés a tényleges költség a kompresszor működése henger tömöríteni a hűtőközeg, mint az elméleti, azaz a. E. Az energia veszteség a kompresszor henger, fontolja nyomjelző hatékonyság amelyek az aránya az elméleti kapacitás az indikátor megjelenik a kompresszor ciklusú erőmű tényleges kompresszor hurok # 951; i = Nm / Ni. így megjeleníti az energia mennyisége Ni = Nm / # 951; i (# 951; i függ a működési mód a kompresszor). jelentés # 951; i - eredményezheti grafikonok formájában ábrán. 2.14, b.
Lehűtés után a hengerek csökken az energia veszteség, különösen ammónia kompresszort, ahol a fokozatot a túlhevítés kompresszió közben nagyobb, mint a freon kompresszor.
A gépek freon energiaveszteség is csökken abban az esetben, regeneratív hőcserélő. A gőzök a párologtató, belépő hőcserélő leszívatjuk és a túlmelegedés, kapott chegs közötti hőátadás túlhevített gőz, valamint a szívó henger falai történik rosszabb, mint ha nedves szívó vagy enyhén túlhevített gőz.
Továbbá, a kocsiban freon halmazállapotú hűtőközeg olajcseppek adja meg a kompresszor, amelyek telített Freon. Érintkezés után a forró henger felületén zajlik ezen a forrásban freon, amely drámaian megnöveli az energiaveszteséget mutató. Amikor a regeneratív hőcserélőt és freon doisparyaetsya elpárologtatott az olajcseppek hő miatt, amelyek növekedéséhez vezet a # 955; és csökkentett veszteség jelző. Ábra. 2,14, b egy grafikon, amely változások # 951; i az freon kompresszor alacsony termelékenység.
Kellő pontossággal freon kompresszor lehet kiszámítani:
Ez, ahol - a forráspont hűtőközeg a párologtató, K;
kondenzációs hőmérséklet T K.
Például, a = - 15 ° C; tk = + 27 ° C-on, majd a
# 951; i = 258/300 + 0,0025 (258-273) = 0.86-0,0375 = 0,82
Így a veszteség a kompresszor indikátor fordulhat elő, ha a fűtés a hűtőközeg a hengerben, egy pár fojtószelepek és a lehetséges szivárgások a dugattyúgyűrűk és a szelepek. Teljesítmény veszteség a kompresszor megy végbe, nem csak a henger (jelezve veszteség), hanem a mechanizmus a kompresszor mozgás a súrlódás miatt. Ezért a teljes erejét a kompresszor tengelyének nagyobbnak kell lennie, mint az értéke az adatvesztés, melyek által rögzített mechanikai hatásfok kompresszor # 951; szőr. arányt a bekapcsolást jelző Ni. Egy energiatakarékos Ne:
tényező # 951; szőrme ellentétben együttható # 951; i. valamivel több-hőmérsékleti körülmények között attól függ, pa-bot gép. súrlódási veszteségek határozzák meg, hogy milyen típusú, méretű, con-konstrukciós a kenési rendszer com-kompresszor. mechanikai hatásfok újra dörzsárazzák a kompresszor, átlagosan azonos 0.9.
A teljes szükséges teljesítmény a kompresszor hajtásához,
ahol # 951; stb - a hatékonyság Meghajtó (alapján lehetséges-nyat 0,96-0,98).
