Köszöntelek, uraim MozgoChiny!
Ez úgy döntött, hogy mutassa meg a tápegység, amit össze saját kezével, amikor voltam, mint sokan közületek 13 év. Boldogok voltak nyolcvanas futottak iskola utáni klubok a rádióban, és esténként, mint egy koe, ami órák, rángatás forrasztó és beszedett egy házi készítésű látható néhány rádiós magazinok. Ez körülbelül egy ilyen házi, amit el akarok mondani.
Most persze nevetséges azt mondani, hogy én az én 13 éves nem volt kamera, és nem tudtam fotózni a munkafolyamat, de annyira, úgyhogy most venni, és hogy ki a teremtés, és megpróbálta, amennyire csak lehetséges, részletesen minden fotózni, és ezzel egyidejűleg, hogy belevetette magát az emlékek.

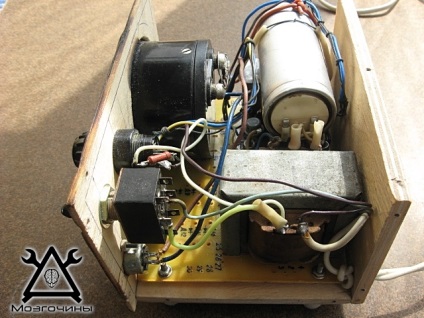

Itt látható az elrendezés a zsigerek
Ez tranzisztor P213B a radiátorra, az úton, az egyik legnépszerűbb és tranzisztorok futtatható
Ez letranszformátoron 220 V és 15 V-os, TCE-110-L-2-t használunk a kimeneti szakaszban a kibontakozó személyi lámpa fekete és fehér televíziók
További kilátás fentről, ahol az elektrolit kondenzátor látható szerelőlap

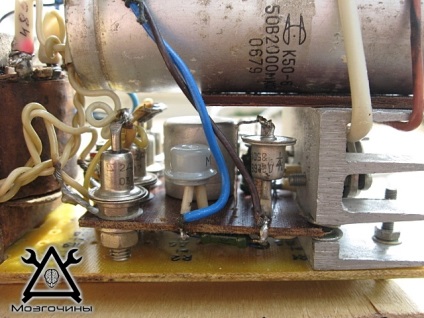

És itt van a nyomtatott áramkör különböző szögekből, zsanéros szerelés, alul a rádió kábelek kötik össze forrasztás
Ez telefonos beépített eszköz ellenállása
Abban az időben nem volt számítógép és nyomtató, úgyhogy felhívta a skála maga, ceruza, bár még mindig maradt ez a szokás, talán emlékeznek, hogy az én házi reinkarnáció mérőóra
Elülső panel belsejében: mutató eszköz - egy feszültség jelző potenciométer - kimeneti feszültség-szabályozó, a neon villanykörte - a lámpa tumbler - kapcsoló és aljzat SH-3 alkalmazunk kimeneti csatlakozó
Az általános nézet az szétszerelés

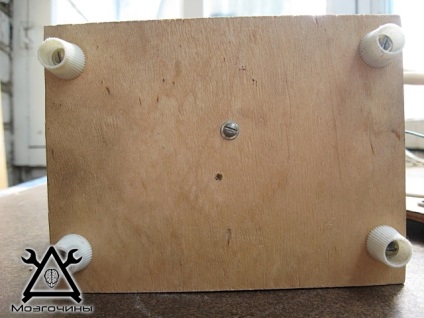

Alsó panel lábakkal
A lábak készült dugók a fogkrém, gyakran használják őket, kényelmes és szép
Hátsó panel biztosítékkal
Ez SG-3 dugó csatlakozás a tápegység
A ház furnérlemezből készült és égett egy gáztűzhely.
Nos, ez rajta, és mindent.
Ja, majdnem elfelejtettem, egy vázlatos rajz az áramellátás
Nos, most már minden pontosan. Remélem, ezt nem fárad Önt a történet olyan régi és primitív házi, remélem, hogy valaki, valamit a maguk hangsúlyozzák belőle.
Üdvözlettel Mr. Ed
Transzformátorok bp dandy nagyon megbízhatatlan. Silino fűtött (tipikusan a primer tekercsek nem elég), és mert az, hogy nem. Sokkal jobb, hogy keresse meg a transzformátor a régi magnó vagy szovjet bps. és a teszter - egy jó ötlet. Esetleg úgy, de digitális, ahelyett, hogy a jumper kapcsoló érintkezők és kapcsoló volt-amper.
A megégett testet, mi? Egyébként érdekes, hogy a lyukak körül látható fekete korom - furatokat, és égések (műanyag). A megjegyzések: A telepítés elvégezhető ellátás, legalább hozott egy hőre zsugorodó cső a csupasz végét.
PS: Ami a kupakok a csövek - kóstolta meg is teszik patronok házi karácsonyfa füzér - kiderült, hogy nagyon szeszélyes dolog éget a fészekben köröm - nem működik, összezsugorodik, és éget, ha fúrás - karcolás kívül satu.
Ha nem vette volna észre, azt írtam, hogy mikor 13 éves volt 1983-ban, így a szerelvény, így történt, a tapasztalat nem volt ott, égett, hogy ez szebb. Lakk nem tettem. Mi a helyzet a dugók, fúrt lazán a kezében, így a kilátás ne menjen tönkre, és néha árral lyukat prokovyrival. Lyukak, kis Auger fúrás, ami kéznél volt, és ezután a kívánt méretű ollóval, és egy eszköz I lyukasztott a kontúr mentén egy csavarhúzó segítségével, mint egy véső. Igen, de mi van a csupasz végét, így azok a testben, és ezért nem az áramütés veszélye, de valójában igazad van.
