Vákuum szűrő működési elve
Az előző cikkben megnéztük módszerek víztelenítő szennyvíziszap általában itt még részletesen az egyik lehetőség a víztelenítő berendezések - vákuumszűrőkön.
Vákuumszűrőkön. használt víztelenítő lépéseket folyamatos hurkot, amely magában foglalja a működés
- szűrés,
- kiszáradás,
- üledék eltávolítása
- és a szűrő regenerálása ruhával.
szűrés és víztelenítés műveletek ott vákuumban. ha a réteg iszap képződik a szűrés folyamán. majd szárítjuk levegőn légköri környezet.
A leszűrt folyadékot vákuumban eltávolítjuk vonal.
Eltávolítva a szalag szűrjük és víztelenített iszap egy speciális lehúzó mechanizmus, vagy sűrített levegő alkalmazásával.

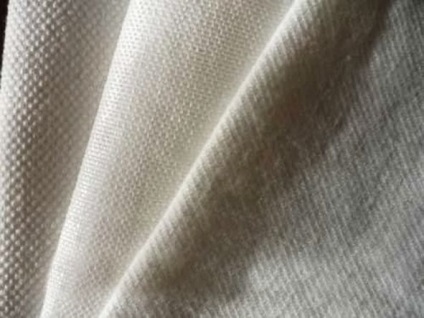

Regenerálása a szűrőkendőt mosásával végezzük vízzel vagy fúj sűrített levegővel.
Típusai vákuumszűrőkön. használt iszap víztelenítés kerülnek bemutatásra:
- dob,
- lemez
- és az övszerkezetet.
Dob szűrőket alkalmaznak elsősorban a víz eltávolítására a csapadékból, amelynek homogén összetételű és a kis frakcionált leválasztási sebesség. Ezek a vákuum szűrők állnak egy hengeres dob. található egy vízszintes síkban és részlegesen merül egy tartályba, ahol az üledék szállított a kiszáradás érkezik.
dob falának állnak folyamatos külső és belső perforált réteget, borított szűrőszövet. A belső üreges teret, viszont két részre van osztva. amelyek mindegyikéhez kollektor hozzuk eltávolítása a szűrlet kilépő egyik dob végek és a végénél egy csap, amely ellen az adagoló fej.
- Amikor a dob forog, ezek a szakaszok egymás után mozgatható egyik területről a másikra, így van egy üzenetet a megfelelő kamrákban elfordulása az adagoló fej.
- Amikor elhaladnak az üledék filtrációs zónában réteget. található a hajó, az intézkedés alapján a vákuum felületére tapad, a szűrőszövet és a szűrt víz áthúzzák az elosztóvezeték a kamrába a adagolófej. ahonnan kiürül a vákuum szűrőt.
- Az első szárítási zónában kicsapására esik hatása alatt az atmoszferikus levegő, míg vákuum alatt továbbra is keresztül szívódik fel a réteg a szűrőlepényt, ezáltal prosushivaya azt.
- Abban a zónában, ahol van egy emelő csapadékot a dobban szakasz sűrített levegő ellátás, amely megkönnyíti annak elválasztását a szűrő anyag a telepített lehúzó mechanizmus.
- Továbbá, a regenerációs zóna a helyreállítása a funkcionális tulajdonságok a szűrőszövet kezeléssel sűrített levegővel vagy gőzzel.
Amikor vákuum dob-szűrőt használunk víztelenítő vagy finom, pelyhes szerkezetű elhaladása után feldolgozási reagensek, annak érdekében, hogy megőrizze a dolgozó tulajdonságai szűrő anyag megköveteli a rendszeres mosás vízzel, és gátolta a savas oldatok vagy detergensek. Alternatív módon, a vákuum szűrők egy konvergens pengével. amely kiterjeszti folyamatosan regeneráló lépést a speciális kamrában, ahol a vízzel öblítjük vagy egy gátolt savas oldatban.
Szűrési nagy mennyiségű homogén durva csapadék során képződött hulladék feldolgozásának vas- és szénipar használt légmentes tárcsás szűrők, amelyben a szűrő elemek lemezek, amelyek mindkét oldalán szűrőszövet és a csatolt egy vízszintesen forgó tengelyt, ahol az allokációs gyűjtők. Ezek a meghajtók lehet kettő-tizenkettő, amely egy nagy felületi szűrés.
Dehidratálására gyorsan rétegzett és inhomogén frakcionált összetétele üledékek vákuum alkalmazásával szűrőszalag, amelyek módosítása által gyártott Nijhuis Water Technology. Ez a vákuum szűrőegység áll egy végtelenített szalag, és a filter táblát.
A középső része a tábla van egy nyílás, amely közvetlen kapcsolatot a kollektor. amely végzik a szűrletet gyűjtemény. A munkafelület az öv kereszt-csatorna szánt kisülési szűrlet, valamint rések, ugyanaz, mint a szűrő táblázatban.
A szűrő anyag nem rögzített szalagot, míg a szélek vannak hajlítva oly módon, hogy azon a tálca formája. Szűrletet. során képződő víztelenítés iszap távozik a belső a törlőkendő szövedék és a réseken át a beleesik a gyűjtő sokrétű.
Ha ez az áramlási mozgása szűréssel lefelé irányuló, felé a gravitációs erő. azonban, az első ott van a lerakódása durva részecskék alapját képező réteg iszap, és amelyen keresztül nyúlik egy kiegészítő szűrési finomabb csapadékot fázisban. Gyakorlatilag az egyetlen hátránya az öv szűrő méreteit, egyébként kellően hatékony a víztelenítő iszap és az iszap inhomogén összetételű.
