Udvarias belső világítás saját kezűleg

előző ◈ a következő

Egyes külföldi autók a gyártó által telepített úgynevezett udvarias belső világítás, amely hangsúlyozza az ésszerűségét a gép, és növeli a komfortérzetet. Sajnos, az alapja a legtöbb autó ez a funkció nem elérhető. Ahhoz, hogy orvosolja a helyzetet, és kap egy lágy indítás (ki) a fény erejének hatására minden autós. Ehhez meg kell gyűjteni egy kis elektronikus eszköz a népszerű mikrokontroller ATtiny13.

alkalmassága eszköz

Mielőtt a megvalósításához az áramköri oldalon, tudjuk, hogy a lehetőségeket, amelyek okos világítás.

  1. Az ajtó nyitása okozza a sima felvétele a fény az utastérben, ami növeli a maximális 4 másodperc.
  2. Bezárja az ajtókat a motort eredményez egyenletes érettség lámpa késleltetés után 10 másodpercig (felhasználó által konfigurálható).
  3. Az ajtó becsukása járó motornál, vezet fokozatos a lámpa eloltása 3-4 másodpercig késedelem nélkül.
  4. A belső világítás kikapcsol 10 perc után az ajtó nyitása után.

Amellett, hogy ezeket a funkciókat, a felhasználó bármikor módosíthatja a szünet idő (késleltetés) és az érzékenység a fedélzeti feszültség.

Rendszer és az elv munkája

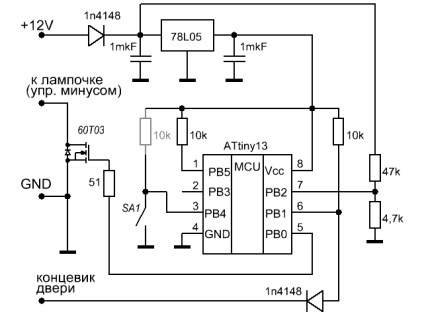

Udvarias megvilágítás kapcsolási rajz ábrán látható.

Udvarias belső világítás saját kezűleg
Her végrehajtó hatóság egy 8 bites mikrokontroller ATtiny13 programozható flash memória kapacitása 1 KB. Jellemzője az alacsony energiafogyasztás és széles tápfeszültség (1,8-5,5V). Ez az áramkör hajtott egy elem (+ 12V). MK ATtiny13 (8 pólusú) fogadja a feszültség után egyenirányító dióda (polaritás ellen védett) és a stabilizátor 5B összegyűjtött LM7805 és két simító kondenzátorok. A kimeneti jelet veszünk kimenet 5, amely ezután az n-csatornás MOS tranzisztor.

A fennmaradó programozható kimenetei a megfelelő elemek a kötési. Gomb további konfiguráció normál nyitott érintkező közé csatlakoztatott közös vezeték (GND) és a kimeneti kapocs 3 keresztül csatlakozik a 6 dióda ajtóval végálláskapcsoló. Villanykörte egyrészt kapcsolódik a + 12V-os, a másik - a drain MOSFET.

PCB

Udvarias belső világítás saját kezűleg
Dizájn termékek fejlesztését bemutatott egy nyomtatott áramköri podsvetka.lay. Layout elérhető változat 5,0 és 6,0. Fee udvarias megvilágítás készül egyoldalú lehetőség, és annak ellenére, hogy kis méretű (18 * 28 mm), könnyen összeszerelhető kézzel. Ellenállások, kondenzátorok és diódák - SMD alkatrészek 0805 és 1206. Transistor AP60T03AH (Imax = 45A, Usi = 30B) van felszerelve egy TO-252 csomagot a leeresztő a hűtőborda. MK ATtiny13 alkalmazott 8-tűs SOIC csomagot.

Mikrovezérlő kezdett irányító teljesítmény tranzisztort, meg kell töltse le a programot. A legegyszerűbb módja annak, hogy kihasználják az olcsó programozó PonyProg, amely kompatibilis az összes Windows-verziók. Elvégzi a firmware chip kell illeszteni a hardver PonyProg csatlakoztassa a számítógéphez, indítsa el a megfelelő szoftvert, és nyisson meg egy fájlt, amely letölthető innen.

csatlakozási lehetőségek

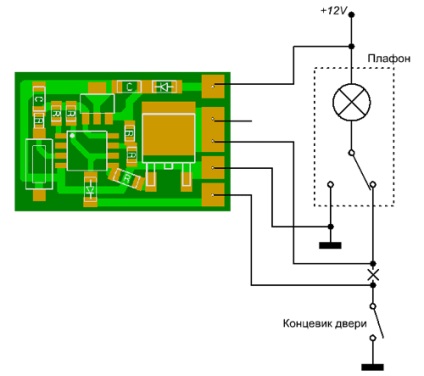

Tekinthető udvarias fények lehet csatlakoztatni két módja az autó belső világítás. Először (a legegyszerűbb) nem írja elő változásokat a vezetékeket a lámpatest.

Udvarias belső világítás saját kezűleg
Amint az ábrából látható, a záródási ideje pótkocsi terhelési áram kezd átfolyni a saját készítésű berendezés, a munka megkezdése lágy indító áramkör (út). Ha belső világítás, amely lehetővé teszi a rögzített kapcsoló, az intelligens világítási rendszer kihasználatlan marad, és a lámpa égve marad.

Technikai megvalósítása a második eljárás során változtatás mennyezet.

Udvarias belső világítás saját kezűleg
betölteni áram kontúr van törve a „mínusz”. Minus kapcsolati izzó csatlakoztatott tranzisztor nyelő, és hajtjuk a helyhez kötött kapcsoló dióda katód. Ennek eredményeként a csatlakozó az izzó lehet vezérelni mind a pótkocsi és a rendszeres kapcsolót.

további beállítások

Tulajdonos az autó módosíthatja az alapértelmezett beállításokat, vagyis az időt, amíg a kihalás a lámpa (LED-ek) az ajtó becsukása után a motor ki van kapcsolva. Ehhez hajtsa végre a következő lépéseket:

  • nyissa ki az ajtót, és várja meg, amíg a fény teljes kapacitással;
  • nyomja meg a gombot a kártya, ami után a lámpa villog.

Minden ezt követő gombnyomással a késleltetés 5 másodperc, azaz:

  • 1 Flash - késedelem nélkül;
  • 2 villog - 5;
  • ...
  • Trapéznadrág 13-60 másodpercig, majd a ciklus ismétlődik.

A fedélzeti feszültség értékét az egyes jármű változó. Ezért udvarias megvilágítás rendszer módosítására van szükség a személygépkocsik. Ehhez zárja be az ajtót, és várja az izzó kialszik, és indítsa el a gomb megnyomása a táblán. Csakúgy, mint az előző esetben, a lámpa villog minden egyes megnyomásával 1-szer több, ami megfelel az érzékenységet a változás, hogy a feszültség a fedélzeti hálózat, nevezetesen:

Ha ahelyett, izzólámpák használt fénykibocsátó diódák, szükséges, hogy tartalmazza azokat csak az áram határoló ellenállással. Ez a szabály nem vonatkozik a LED szalagok és led lámpák kifejezetten belső világítás, mióta az energiát a hálózati + 12V.
