Tűzhely gázpalack kezével áramköri eszközök munka elve rajzok burzhujki
Az egyik legegyszerűbb és legolcsóbb módja a fűtési kertben vagy a garázsban - melegszik fa, amelyeket a házi tűzhelyek hosszú égési. Ez primitív némi fém finomítási kemence, amely lehetővé teszi, hogy a hatékonyság növelése az égés a szilárd tüzelőanyag. Ebben a cikkben megmutatjuk, hogyan lehet, hogy ilyen burzhujku kezük egy gázpalack, és megfelelően telepítse és csatlakoztassa a kémény.
A kör és működési elvét burzhujki
Története a fűtési egység adat megy vissza a kezdete a múlt században, amikor használja őket fűtött helyiségben az otthonokban, sőt lakások. Ezek népszerűsége annak köszönhető, hogy a kezdetlegessége a kályha eszközök, és könnyen gyártható. De ez ugyanolyan egyszerű negatív hatással van a hatékonyságát munkát, mert a hatékonysága a hagyományos kályhák nem valószínű, hogy 45% fölé emelkedik. Ezért ma már elsősorban a szakaszos fűtési házak és garázsok.
Kezdetben, a fűtőelem egy fém ház, amelynek egyik vége lerakásához fa ajtó és hamuakna, és hozzá van hegesztve a hátsó égéstermék. A rostély nem volt tüzelőanyag közvetlenül az alsó (a kandalló). Amikor az oroszlán részét a hő elhagyja a termet a kéményen keresztül, mert forró égéstermékek esik közvetlenül a tűztér. Ahhoz, hogy megértsük a szerkezet és a működési mód az ilyen kályhák, meg kell vizsgálnia az alábbi ábra:
Mint látható, a forró füstgázok nagy mennyiségű hőt azonnal hagyja el a kemence test és nem használják fűtésre. Később a tervezési módosította ismeretlen iparosok érdekében válassza ezt a hőt, aminek következtében vannak olyan típusú kályhák fa:
- kemence rostélyos és dymooborotami;
- hosszú égési fűtőelem, ahol az égési folyamat tűzifa történik fentről lefelé.
Megjegyzés. További hőelvonást a füstgáz cső voltak telepítve rajta samovar típusú víz hőcserélő, amely a későbbiekben fogjuk tárgyalni.
Kétirányú kandallókályha, amelynek rajza az alábbi ábrán látható, van egy rostélyt a 2. és a partíciót, arra kényszerítve a füstgázok csinálni tekervényes utat a házon belül, mielőtt kilép a szabadba. Ezzel a tűzhely ez gazdaságosabb, mivel az égéstermékeket ideje, hogy kicseréljék a hő a környező levegőt a fém falakon az egység.
Van egy másik lehetőség körkörös kályha egy dymooborotom, ahol a poszt-égés a pirolízis gázokat. Ez kályha tervezték égő faforgácsot és a kis hulladék. Itt van egy kettős falú építése és az alsó helyét a kémény cső, mint a gáz, hogy menjen végig a tetejétől az aljáig a tűztér, hőt ad. A működési elve az ilyen rögtönzött kályhák szemlélteti az alábbi séma szerint:
Tovább konstrukció, ahol a szilárd tüzelőanyagot égetnek felülről lefelé, nem túl gazdaságos, de működik egy fül sokkal hosszabb. Wood is meggyújtja és éget fel nyomódik a terhelés egy cső, amelyen keresztül a levegő belép. Hogy ez működik hosszú kályha mutatja az alábbi séma szerint:
Tájékoztatásul közöljük. Az emberek, ez a növény volt, a továbbiakban a kemence „Bubafonya”.
Ajánlások a termelés,
Tárgy gyártás különböző fatüzelésű kályhák gázpalackok nagyon népszerű, és jó okkal. Először is, hogy könnyen hozzáférhető anyag, amely megtalálható bármely pontján a fémhulladék. Másodszor, az ilyen tartály - készen áll a tényleges kemence test kellően vastag falak. Már csak azt, hogy véglegesítsék azt egyedül, és jó kályha fűtés a garázsban vagy a kertben. Sőt, az építőipar lehet a vertikális és horizontális.
Tanács. Mindenekelőtt, gyártásához saját készítésű melegítő alkalmas szabvány hengert a propán-tartály nem kevesebb mint 50 liter. Egy kisebb térfogatú tartályok nem adja a kívánt hatást, a kályha fog fordulni súlyos, és a hőcserélő felület - kicsi.
Függőleges kályha henger készült saját kezével, kompaktabb és kevés helyet foglal a szobában. De itt van a fatüzelésű benne sokáig nem, mivel ez korlátozza a légáramlást, mint a láng fedezi a teljes üzemanyag mennyiségét.
A másik dolog - Vízszintes tűzhely benne a láng mozog az elejétől a végéig, lassan égő fa. De működik, és több, meg kell tartani a fényképezőgépet repülni kívül, mint azon belül is túl sok hasznos térfogata. A berendezés ezen burzhujki látható:
Most hogyan vízszintes burzhujku otthon. Ehhez óvatosan vágja le a daráló tartály tetején, ahol csavarozva a gázcsapot. Természetesen szükség van előzetesen csavarja le a szelepet, és a kapacitás, hogy töltse színültig vízzel, hogy kiszorítsa az összes pár propán, amely továbbra is a tartály belsejében.
Máskülönben azt kockáztatja, hogy gondoskodjon egy robbanás amelynek következményei kiszámíthatatlanok. Ezután a műveletsornak a következő:

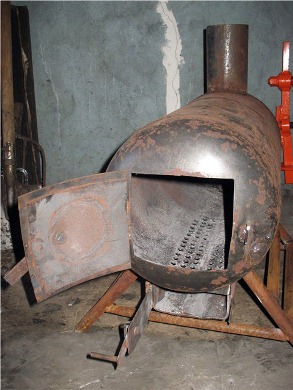

- vágja a szalagot az oldalfal, ahol ez lesz hegesztve Salaktér. Egy másik lehetőség - nasverlit lyukakkal, amint az az alábbi fotó.
- gyártott és hegesztve a fémhenger kályha elő 2-3 mm vastag. Első tegye házi ajtó vagy fedél szabályozására levegő;
- kezelőfelületen kell vágni a betöltőajtót. Lehetőség van, hogy egy kerek vagy szögletes formában, vagy egy kész termék megvásárlására;
- hátul meg kell vágni egy lyukat a kémény csatorna. Túl sok ez nem éri meg, elegendő, hogy a kémény átmérője 100 mm, maximális - 150;
- hegesztett cső;
- hogy kitűnjön bármely rendelkezésre álló acél és hegeszteni, hogy a szervezetben.
A kemence a függőleges típusú tartály előállításához egy kicsit könnyebb. Ahhoz, hogy ezek burzhujku saját kezét, meg kell vágni nyílások ajtók az oldalfal, és mivel a szelep működhet maguk vágják fémdarabot. Csak meg kell alkalmazkodnia kell a hurok, például a több a nagy láncok, ahogy az a képen:
De a rostély kell bütykölni. Nem csak, hogy szükség van a készülő rács (a legjobb a bordás bar), ezért továbbra is szükség van, hogy valahogy beállítani a hengerbe. Ott kell majd vágd le a felső vagy alsó részét - az Ön belátása szerint.
A szerelés után a levágott részét a rostély kell hegeszteni a helyére, és a felső priladit kivezető eltávolítására égéstermékekből.
Megjegyzés. Ehelyett vágja a félgömb könnyebb felhúzni a fedelét bádoglapok. Azonban, a fúvóka adott esetben rögzítve a tetején. Ez lehet ágyazni a falon a kályhák a felső részben.
A felső égési kályhák
A gyártás az ilyen típusú kályha meg kell gyűjteni, a belső részén - az árut a cső levegő. Meg kell egy kör alakú, átmérője, hogy szabadon elhelyezve a tartály belsejében. Általában ez egy vastag fémlemez (10 mm) egy középen lyukas, ahol a hegesztett cső. Az alsó oldalon a jobb eloszlása a levegő az égéstérben burzhujki rögzítse több bordák, grafikusan a képen látható:
Hogyan készítsünk egy kémény kályhák
Stabil működéséhez ez a fajta improvizációs kályhák fontos, hogy jó tapadást. Erre a szelet kémény kályhák készült tartály, rendelkeznie kell egy magassága nem kevesebb, mint 4 m-rel a rostély. Egy oldalsó légcsatorna csatlakozó rész legkisebb vízszintes hossza 400 mm, és az alján a függőleges rész kell szervezni eltávolítása kondenzátum, az alábbiak szerint:
Ugyanakkor kívánatos, hogy hozzon intézkedéseket a hatékony hőelvezetést a füstgáz. Vannak 2 bizonyított módon lehet megtenni:
végezze összeszerelés a vízszintes szakasz a kémény kályhák ferde 30-45 °, végző ez a fal mentén. Ezután a csatorna felbukkan, és kialszik;
kémény telepítve a vételi vagy házi szamovár víz hőcserélő típusát.
A cső jön ki a kályhák szögben és áthalad az egész szoba lesz ideje átadni a beltéri levegő jelentős mennyiségű hőt, ami a teljes hatékonyságát a kályha növekedni fog, és a fa fogyasztás - csökkenés. Másfelől, a kémény egy vízkör fogja tenni az országot 2-3 kis radiátor, és biztosítják a meleget. A készülék viszonylag könnyen gyártható: a terület a gáz füstgáz egy víz kabát két port.
Tanács. Forgalomban vízkör szerelt kémény kályhák, jobb biztosítása kényszerítette a keringető szivattyú.
következtetés
A fűtési, garázsok és üvegházak nehéz megtalálni egy előnyösebb megvalósítási mód szerint, mint egy házi kandallókályha a gázpalack. Összehasonlítva a villamos energia és a gáz, hogy éget tűzifa, ahol, mint olcsóbb, még az alacsony hatékonysága ezen egységek. Továbbá a hatékonysága kályhák javítható megfelelően megszervezze eltávolítása égéstermékek és a hőelvezetést.
