Turisztikai égő a kezüket, mozgochiny
Jó napot, mozgochiny. Ebben a tutorial, fogok beszélni létrehozását egy egyszerű és nagyon hatékony égő turisztikai thermoglasses.
Ez égő lényegében gázgenerátor, mivel a kipufogógázok elégetéséből szilárd tüzelőanyag tápláljuk ismét a kemencébe, ezzel is növelve a hatékonyságát házi. Égő hasonló tervezési, az egyszerűsége miatt, az alacsony költségek és a hatékonyság széles körben használják a harmadik világ országaiban. Mozgopodelki ház készült a közös fém thermoglasses hogy könnyű vásárolni idegenforgalmi üzletek. Most már készen áll!
1. lépés: A működés elve
Ez a fáklya-elgázosító áll egy kettős falú mozgostakana. a külső fala, amely az alsó fúrt nyílás a levegő bejuttatására és a belső fal a lyukon és a felső és alsó. Alsó nyíláson keresztül a belső fal és belép a levegő gáz CO amely elégetésével keletkezett szilárd tüzelőanyagok és a felső nyíláson keresztül vissza a „kemence” tökéletes égéshez.
2. lépés: A külső fal
A magassága 2 cm-re a csésze aljára a fúrt lyuk kör. El kell kezdeni lyukat fúrni 3 mm-es fúróval, majd bővíthetik őket 9mm. Minden kaptam 12 lyukak egymástól azonos távolságra. A fúrásnál a lyukakat a belső falára a horpadás jelenhet meg a fúró, ne aggódj, akkor segít a következő lépésben.
3. lépés: A belső fal
5 mm átmérőjű furat van fúrva a belső fal házilag. vezérli a lyukak a külső fal központok és horpadások 🙂
4. lépés: A felső lyuk
Elég nehéz lépés, amint azt a lyukat fúrni károsítása nélkül a csak a külső a belső fal. Erre a védjegy központok lyukak felső kerülete a belső fal nakernivaem őket nem csúszott mozgosverlo. és furatokat 5 mm átmérőjű.
5. lépés: Tesztelés
Eljött a pillanat, hogy ellenőrizze a hatékonyságát házilag. Tettem be a kemencébe néhány faforgács és a darab papír, megvilágított, majd két perccel később megállt égő füst - indul a gázellátás a felső alján lévő nyílások. Úgy néz ki, a folyamatot gázképződés szórakoztató.

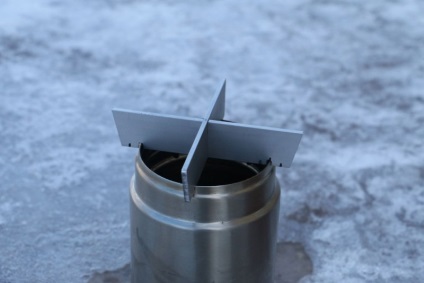

6. lépés: állvány
Ahhoz, hogy az égő más célokra használják fel, azaz a víz melegítésére és a víz, meg kell, hogy egy állvány alatt a bankot. Próbálgatással, segítségével az apám, felvettem a legmegfelelőbb mozgovariant állni.
Így, alumíniumból csík vastagsága 3 mm, szélessége 2,5 cm-es vágott két részre, amely, amikor keresztbe alkotnak egy állvány, és Scrollsaw ott nyílások a szereléshez és a telepítés a égő.
7. lépés: Az égő készül!
Mobil, egyszerű és igen hatékony égő kész! Egy liter vizet felforraljuk 6-10 percig, de ez még nem minden, folytassa zárni a mozgopodelki.
8. lépés: termoelektromos fúvó
Azáltal, hogy az égő, I „lőttek fel”, hogy tartsa a frissítés, azaz telepíteni egy kompresszor egy Peltier-elem. Self kompresszor készül egy fém burkolat, amelyen belül van szerelve egy kis ventilátor hajtja villamos Peltier elem, amelyet aztán az égő házban. Mivel a hőmérséklet-különbség a meleg üveg és a hideg fúvóventilátor-ház elem generál egy aktuális, amellyel a ventillátor levegőt fúj be a tűztérbe, ezáltal növelve a kapacitás a vízi jármű.
Anyagok a ventillátor:
- Peltier-elem és thermopaste
- alumínium tok
- 12V 0.14A fan
- Schottky dióda 40V 1A
- szilikon tömege, vagy egy hasonló anyag tömítő fan
- fémcső

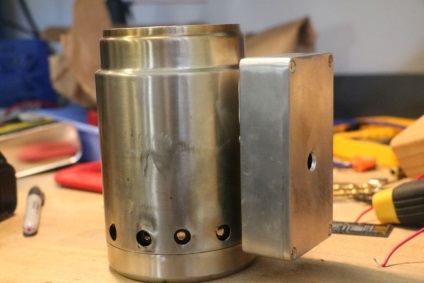

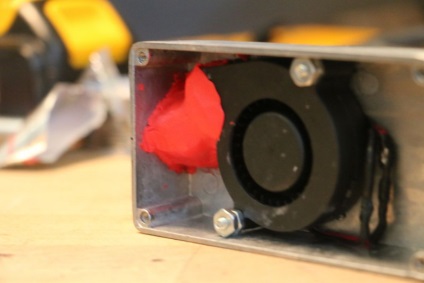

9. lépés: Szerelés a ventilátor

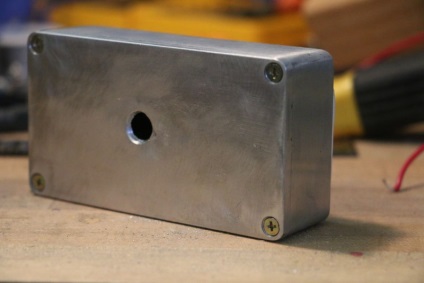

Belül mozgokorpusa védjegy és a fúrást rögzítésére a ventilátor és a ventilátor kilépő furatokat átmérője 1cm telepíteni egy szívócsőcsúcson. Ezután a horgonyzó a ház és a ventilátor és egy cső, a cső kell választani a átmérője, hogy szorosan illeszkedjen az egyik alsó nyílások az égő.
10. lépés: Peltier-elem
A külső oldalán a ház lyuk árrést a vezetékeket a Peltier-elem, az unalmas 3mm th fúró átesett huzalt őket, majd a termikus pasztát beillesztett a testelemhez.
Továbbá, vezetékek csatlakoztassa az elem a ventilátor, a piros vezetéket a vörös, fekete és fekete, a különbség a plusz, piros, vezeték készlet Schottky dióda, egy fehér csíkkal a ventilátor. Annak elkerülése érdekében, az összes vegyület izolálására áramkör és Peltier-elem szerinti a kerületét a szilikon tömeg tovább rögzítő szalagok. Az azonos súlyú lehet csatolni a ventilátor úgy, hogy nem zörgött működés közben.

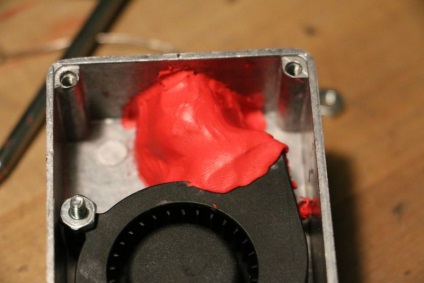

11. lépés: Tömítő légcsatorna
Egy keményedő szilikon tömege, vagy más alkalmas eszközzel, így egy szűk kapcsolatot befecskendező cső és a kimeneti mozgoventilyatora.

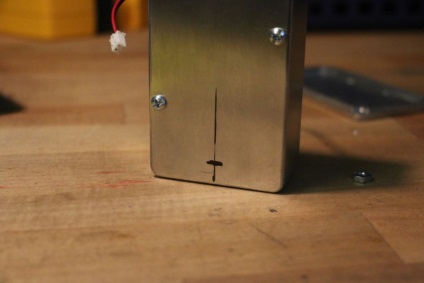

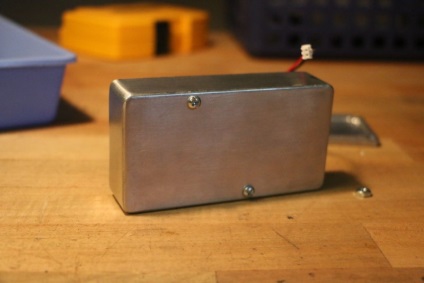

12. lépés: házfedelet supercharger
A fúvó kiterjed a kútfúrási 1 cm előtt a ventilátor a bejárat, amelyen keresztül kiszívja a levegőt, és erőszakkal táplálja be a kemencébe. Ezután rögzítse a fedelet a befúvó és az összes házi finomítva!
Köszönöm a figyelmet, és remélem, én mozgorukovodstvo hasznos lesz!
Az amerikaiak szeretik ezeket bemocskolják a jó dolgok ...
„És akkor a hővezető paszta van-e beillesztve a szervezet tagja.
mint az eredeti: «termoelektromos modul és összetett». A vegyület nem termikus zsír. Thermopaste nem ragasztja újra, ami hővezető paszta (jó, megállapítás, hogy használjon forró olvadék ragasztó), mint a fotó, akkor létrehoz egy kicsi, de még mindig teplozamykanie elem oldalait. Úgy látszik, ez olyasmi, mint egy hideg hegesztés.
Véleményem szerint ez a kompresszor-uluchshayzer ellentétben megakadályozza a visszatérését szénmonoxid Tompa, mert akkor létrehoz egy felszálló levegő. Az a tény, hogy a Peltier-elem van egy ilyen nagy távolságból, a két fal, nem túl jó. Helyes, talán tévedek.
