Tudd Intuíció, előadás, távközlési állomás
Általános információk a távközlési állomások
Tekintsük által ellátott feladatok az egyes növényi részek.
egy egész sor digitális átviteli rendszerek és a kapcsolódó digitális kapcsolási rendszerek fejlesztette Az Advent a mikroelemek és a számítástechnika fejlődése. Jelenleg egyre több kapcsolási feladatot végzik együtt a kezelési célok. A teljesítmény javítása lehetővé teszi, hogy összekapcsolják ezeket a feladatokat, és ezzel vezet a további előrelépés az információs technológia váltás.
Ábra. 1.1. Összességében véve az állomás szánt kapcsoló és az információfeldolgozás
Az általános blokkvázlata egy modern számítógép-vezérelt station (. 1.1 ábra) is tartalmazza:
- terminális készletek, amelyek teljesítés adatkapcsolati réteg kommunikációs protokollokat és néha fizikai réteg előfizetői terminál;
- Lineáris készletek, ugyanazt a funkciót, mint a terminál, de kapcsolatban a tárgyak a hálózat (a többi állomás, a hálózati csomópontok).
Típusú kapcsolási területen építési
Odnozvennoe váltás területén
A legegyszerűbb kapcsolás területén --blocking váltás területén - jellemző, hogy minden forrás szerepel a bemeneti lehet csatlakoztatni egy forrás szerepel a kimenet.
Ez a fajta váltás terén alkalmazott állomások igen kis kapacitású (legfeljebb 50 szám vagy kevesebb). De a közelmúltban elért az elem bázis bővíti lehetőségeit annak alkalmazását.
Pre mondhatjuk, hogy most az információ hálózati kapcsolók működnek odnozvennomu elvileg, de fokozatosan modern kapcsolók, sőt alapján szoftver routerek, menjen a multi-link rendszereket.

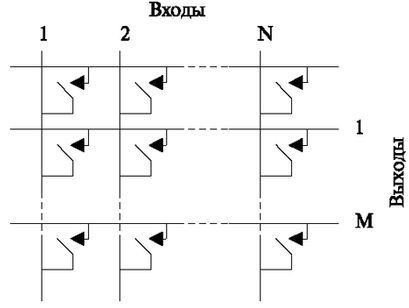

Ábra. 1.2 ábra az építőiparban a hagyományos kapcsoló áramkör. Minden egyes metszéspontja vízszintes és függőleges kapcsoló látható vázlatosan az egyszerűség kedvéért - a mechanikai.
Ábra. 1.2. Elve építési odnozvennoy-blokkoló mátrixban.
Nemrégiben kapcsoló alkalmazások számos fontos szempontból, hogy alkalmazza a szoftver fut a számítógépen.
Ezek a módszerek egyenértékűek kapcsolási módszerrel, teljesen hozzáférhető rendszer. De nagy kapacitású, egy számítógép nem tudja biztosítani a szolgáltatást a bejövő hívások áramlási sebesség akár, vagy a memóriában. A programok szintjén, így meg kell találni a megoldásokat, amelyek egyenértékűek a multi-hop váltás.
Kétszintű és többrétegű kapcsoló áramkör

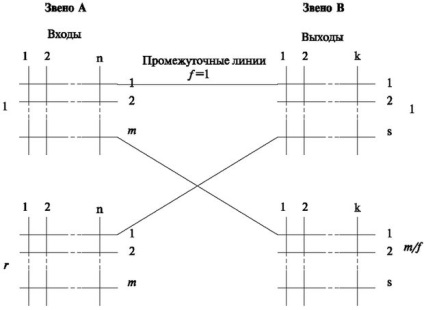

A nagy számú felhasználó hatékonyabb kapcsoló áramkörök, amelyben sok a linkeket. Ábra. 1.3 ábra a kétszintű kapcsoló áramkör. Bizonyos alkalmazások összehasonlítani korábbi és későbbi áramkörök számának megfelelő kapcsolási pontokat.
Ábra. 1.3. Dvuhzvennyh kapcsoló áramkör
Ábra. 1.3 a következő jelöléseket:
- N - bejegyzések száma a mátrixban A egység;
- r - száma mátrixok egység A;
- m - bejegyzések számát a mátrix egység A;
- s - B a mátrix kimeneti kapcsolat;
- k - kilépések száma a szerszámból B egység;
- f - a "koherencia".
Kapcsolódás - a számos közbenső vonalak, amelyek csatlakozni egy link egy bizonyos mátrix egy bizonyos szintet a mátrixban.
Tegyük fel kell váltani az M N bemenet kimenet. Aztán meg kell felelnie az alábbi feltételeknek: a nem-blokkoló kapcsoló áramkör kapcsolási pontok száma egyenlő NM;
Hiányos áramkör kapcsoló a kapcsolási pontok számát az R (nm) + m / f (KS).
Azonban, R (egység száma kapcsolók A) függ a kívánt bemenetek száma, és N
