Tudd Intuíció, előadás, antenna
Kivonat: A helyes telepítését és konfigurálását az antennák igényel némi tudást. Önnek tisztában kell lennie a sugárzási mintázatok és az antenna polarizációs. A helyes a nyereség kiszámításakor a kezdeti szakaszban segít elkerülni a hibákat és hibás az antennák működése közben. Arra is szükség van, hogy figyelembe vegyék a különböző típusú torzulások az átviteli jel, amely egy nagyon negatív hatással van rá. Általában az előadás hasznos lesz működésének megértéséhez az antennák.
Meghatározása antenna
Az antenna lehet meghatározni, mint egy karmester rögzítésére használt elektromágneses sugárzás vagy energia a térben. A jelátvitel rádiófrekvenciás elektromos impulzusok keresztül adóantennáról átalakítják elektromágneses energia, amely kisugárzott a környező térbe. Kézhezvételét követően a jel energia az elektromágneses hullámok érkezett az antenna alakítjuk rádiófrekvenciás elektromos impulzusok, majd eljutnak a vevőhöz.
Általában, ha kétirányú kommunikáció ugyanazt az antennát használjuk mind fogadása és továbbítása jelet. Ez a megközelítés azért lehetséges, mert az antenna tetszőleges áramot szolgáltat a környezettől egyforma hatékonysággal a fogadó terminál és továbbítására terminálokat a környezetet.
Ahhoz, hogy helyesen beállítani antennák vizsgálja annak egyes jellemzőit.
iránykarakterisztika
Antennák sugároz energiát minden irányban. Azonban a legtöbb esetben a jelátviteli hatékonyság nem azonos a különböző irányokba. A leggyakoribb módszer meghatározására antenna teljesítményét a iránykarakterisztikának. amely a függőség a sugárzó antenna tulajdonságainak a térbeli koordináták. antennaparaméterekre képviseletében a kétdimenziós keresztmetszete háromdimenziós diagram.
Az egyik legegyszerűbb típusú irányított mintázat megfelel az ideális eset az úgynevezett izotróp antenna. Under izotróp antenna egy pontot a térben, hogy energiát sugároz minden irányban egyformán. A iránykarakterisztikának egy izotróp antenna egy gömb, amelynek középpontja egybeesik a helyzetét az antennát (ábra. 11.1a). A távolság az antenna, hogy bármely pontján a sugárzási karakterisztikát egyenesen arányos az energia, amelyet a kibocsátott az antenna irányát. Ábra. 11.1b ábra egy másik idealizált esetben - egy irányított antenna egy kiválasztott sugárzási irányban (a vízszintes tengely mentén).

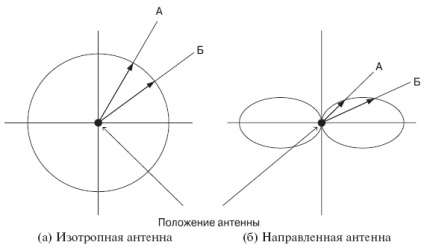

Ábra. 11.1. iránykarakterisztikának
A méret a sugárzási karakterisztikát lehet önkényes. Csak az a fontos, hogy az arányokat figyeltek meg mindkét irányban. Ahhoz, hogy alapján a relatív távolság, hogy meghatározzuk a relatív teljesítmény egy adott irányban a antenna elhelyezési pont, hogy a kereszteződés a sugárzási karakterisztikát magatartási egyenes egy megfelelő szögben. Ábra. 11.1b két jelátviteli szög (A és B) hasonlítjuk össze a két antenna. Megfelel irányítatlan izotróp antenna kördiagram; vektorok A és B jelentése azonos.
A polarizáció az antenna
A fontos jellemzője a polarizáció antennát. A rádiós rendszerek használata antennákat függőleges, vízszintes vagy körkörös (jobb és bal oldali rotáció) polarizáció (ábra. 11.2).
polarizáció Számviteli további energia előnyeit EMV problémák, a tervezés szolgáltatási területeken, és így tovább. d. töltésénél egy adott térben extrém szintű hozzáférési pontok, majd a kölcsönös interferencia kezdenek zavarja a normális működését a hálózat, elegendő, ha megváltoztatjuk a polarizáció az antennát, akkor lehet folytatni építeni egy rádiós hálózat.
A sík elektromágneses hullám vektor függőleges elektromos és mágneses mezők minden időpontban orientált térben egy adott módon. A polarizáció az elektromágneses hullám a térbeli-időbeli válasz és határozza meg a forma által leírt pálya végén az elektromos mező vektort egy fix pontot a térben. On antennák polarizációs a hátsó oldalán egy mutató, mint a nyíl, amely meghatározza a szükséges polarizációs.

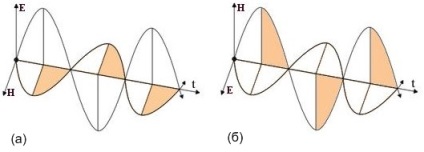

Ábra. 11.2. Függőleges (a) és vízszintes (b) polarizációs
A cirkuláris polarizáció, vagy ciklusos elektromágneses mező a tengely körül elfordul egy bizonyos ciklus, vagy szurok, úgy, hogy különböző pontjain a térben, vagy fogad egy függőleges vagy vízszintes polarizáció. Ez a forma a polarizáció viszonylag ritka.
