A szoftver kapcsolók D-Link biztosít egy sor szoftver szolgáltatások célja, hogy különböző funkciókat hajtson végre, a biztonság biztosítása, a hálózati rugalmasság, multicast kezelése, a szolgáltatás minősége (QoS), és speciális eszközökkel, konfigurációs és menedzsment. Ezen kívül a szoftver kapcsolók kölcsönhatásba alkalmazások D-Link D-View v.6, egy olyan alkalmazás, a hálózati menedzsment szoftver. Ezek az ellenőrző programok által támogatott egész sor irányított kapcsolók D-Link.
A rendszer szoftver Flash -pamya perces kapcsoló, amelynek mérete, a modelltől függően, lehet akár 32 MB. Company D-Link ingyenes frissítés kapcsoló szoftver új változata a frissített funkciókat.
Általános elvei hálózat tervezése
Illetékes hálózati projekt alapul sok elvek, az alapvető melyek közül:
- tanulmány a lehetséges hálózati hiba pont. Egyetlen hiba sem izolálni tudja a hálózati szegmensek ellátható redundancia benne. A redundancia értetődik redundancia a fontos összetevők a hálózat, és a terheléselosztás. Tehát meghibásodás esetén a hálózat lehet egy alternatív vagy tartalék útvonal bármely szegmens. Teherelosztás használjuk abban az esetben a rendeltetési helyére, két vagy több utat is alkalmazhatók függően a hálózati terhelést. A szükséges szintű hálózati redundancia függ a konkrét megvalósítástól;
- típusának meghatározása a hálózati forgalmat. Például, ha a hálózat használ a kliens-szerver alkalmazások, a forgalmat az általuk generált kritikus a források hatékony elosztását, így az ügyfelek száma egy adott szerveren, vagy a számos ügyfél munkaállomások a szegmensben;
- elemzését a rendelkezésre álló sávszélességet. Például, ott kell lennie egy nagy különbség a hálózati rendelkezésre álló sávszélesség különböző szintjei közötti hierarchikus modell (leírás hierarchikus hálózati modell tárolják a következő fejezetet). Fontos megjegyezni, hogy a hierarchikus modell kifejezés fogalmi szinten, amelyek a funkcionalitást;
- hálózatának létrehozását alapuló hierarchikus és moduláris modellje. Hierarchiája lehetővé teszi egyesülő keresztül átjáró készülék az egyes szegmensek, amelyek fog működni, mint egy hálózati. Tényleges szint határa nem feltétlenül kell, hogy áthaladjon a fizikai kommunikációs csatorna - ez lehet egy belső vonal és egy speciális eszközzel.
A háromszintű hierarchikus hálózati modell
A hierarchikus modell meghatározza megközelítése hálózat tervezése, és magában foglalja a három logikai szint (ábra 1.20.):
- szintű hozzáférési (hozzáférési réteg);
- szint eloszlását / aggregáció (eloszlató réteg);
- a magréteg (magréteg).

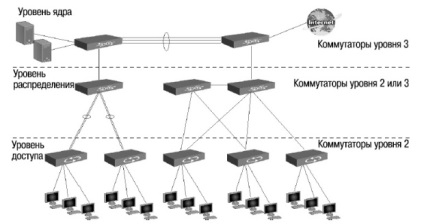

Ábra. 1.23. Három rétegű hálózati modell
funkcióik vannak definiálva minden szinten. Három szinten nem feltétlenül feltételeznek három különböző eszközöket. Hogy analógiát vonhatunk az OSI modell hierarchikus, az ő külön jelentés nem mindig felel meg hét fokozatban. Néha protokoll megfelel egynél több réteg az OSI modell, és néha több protokoll keretében végrehajtott ugyanazon a szinten. Mivel az építési hierarchikus hálózatok egy szinten lehetnek több eszköz vagy egyetlen eszköz, amely végrehajtja a meghatározott feladatok két szomszédos szinten.
A belső réteg a tetején a hierarchia és a felelős a megbízható és gyors átadása nagy mennyiségű adat. Forgalmi átfolyik a mag, amely közös a felhasználók többsége. Saját felhasználói adatok feldolgozása az elosztás szintjén, amely szükség esetén továbbítja a kérést a kernel.
A belső réteg nagy jelentősége van annak rugalmasságát, mert ezen a szinten egy meghibásodás elvesztését eredményezheti közötti kapcsolat az elosztó hálózat szintjén.
Az elosztó réteg, amely néha a szintet munkacsoportok, a kapcsolat a hozzáférési szintek és a sejtmagban. Attól függően, hogy a végrehajtás módját, a forgalmazási szint a következő feladatokat:
- nyújtó routing, a szolgáltatás minősége és a hálózati biztonság;
- Link összesítése;
- az átmenet az egyik technológia a másikra (például, 100Base-TX 1000BASE-T).
hozzáférési réteg vezérli a felhasználói hozzáférés és munkacsoportokat a kombinált hálózati erőforrásokat. A fő cél az, hogy olyan szintű hozzáféréssel rendelkező felhasználók belépési / kilépési pontok a hálózat. Réteg a következő funkciókat:
