TRIAC tápkapcsolókat - áramkör, hogyan lehet a saját kezét
Mi ez? Ez a kifejezés berendezés, amelynek célja, hogy szabályozza az elektromos fogyasztók csatlakozik a hálózathoz. Az alapja egy triak, amely egy félvezető-eszköz egy komplex ötrétegű szerkezet, egy típusú tirisztor használt rendkívül gyorsan változó paramétereit és tulajdonságait az elektromos áram a hálózaton belül.
A fő különbség abban rejlik sajátosságai a triak erő terminálok az egység, amely mind a katód és az anód, míg ezek szigorúan elkülönül a tirisztorok.
Különbségek a készülék erősáramú kapcsainak alapvető csak a kapcsolási, ha képest a fő elektród azok hagyományos anód és a hagyományos katód.
Funkció és konfigurációs
Emiatt, ezek az eszközök a következő feladatokat:
- Fényerejének módosítása a lámpák a szabályozás mértékének világítás a szobában.
- Az irányítást a fűtőberendezések, a fűtési paraméterek megvalósítása megváltoztatja munkafelületet.
- Ellenőrzési paraméterek működő szellőztető berendezés lakó- vagy üzlethelyiség.
- Beállítása a hálózati működés egyes berendezés képes megváltoztatni a működési paramétereit 0 (ki) és 100 (maximális teljesítmény).
- Meghatározó paraméterek egy adott vészhelyzeti berendezések csatlakozik a hálózathoz.
- Mennyiségének csökkentésével energia.
- Alapján ezek az eszközök fényerő - speciális módosítása a villanykapcsolók, felelős a fényerőt.
Minden ilyen teljesítmény vezérlők épített keresztül triak, van egy adott eszköz, amely az alábbiakban ismertetjük:
- A szerkezet tartalmaz egy kivezető 3 elektróda, az egyik ezek közül a fő vezérlő elem. A főelektróda van a közös megjelölése G, és a maradék elemek a megjelölt T1 és T2 vagy A1 és A2.
- A rétegek száma a félvezetők mindig megegyezik az 5, ez a berendezés szerkezete lehetővé teszi, hogy adja át az elektromos áram minden irányba. Általában, ez a rendszer hasonlít egység tranzisztorok p-n-p minta, de a különbség abban rejlik, számának növelése a tartományok mutatnak n-vezetőképesség. Ebben az esetben, a két terület található, közvetlenül közelében az anód és a katód kialakítunk egy negyedik félvezető réteg és felelősek annak működését. 5 réteg van, amelyet az N-vezetési régió, közelében található a fő elektród.
- A ház a triac egyidejűleg két különböző félvezető, amely megkülönbözteti az elődje - tirisztor.
működési elve
fázisszabályzó triak
A munka során, és a feladatai ellátásához, kivétel nélkül, az elektromos triak vezérlő az elvét fázisszabályzó. Működésük végezzük előfordulási időszak miatt megváltozik az üzemmód a triak tekintetében a folyosón a feszültség a nulla a hálózaton.
Ez az oka a negatív vagy pozitív félhullámából hogy ténylegesen változik az alak a tápfeszültséget.
További részleteket a folyamat a következőképpen írható le:
- Megkezdi működését a pozitív félciklusban, ebben az időben a triac a hatalmi struktúrában a szabályozó zárva marad.
- Kaland a hálózaton belül fokozatosan növekszik, párhuzamosan kondenzátor kezdi töltés az elválasztó.
- fáziskésés eltolódás okoz a kondenzátor feszültsége a hálózati szintű index, annak ellenére, hogy az első paraméter folyamatosan növekszik.
- A feszültség különbség attól függ, csak a teljes ellenállás részt ellenállások és kondenzátorok.
- A kondenzátor továbbra is fel olyan mértékben, hogy annak feszültsége alkatrész amíg el nem éri az ilyen paramétereket, amelyek áthaladnak a Shockley dióda.
- Miután. például a kondenzátor feszültsége eléri a mintegy 32 V, és a kívánt paramétert elért dynistor nyitott közvetlenül ezt követően lép fel, és nyitás sinistora.
- Miután nyitó és dynistor sinistor és teher miatt, amelyet a mozgása elektromos áram kezd. Értéke függ a teljes ellenállás sinistora hogy a nyitott állapotban, és feltéve, hogy a hasznos térfogat.
- Sinistor fenntartja a nyitott állapotban befejezéséig fél ciklusban.
- Az ellenállás ebben az időben állítja a feszültséget, amely a lehető egyidejű megnyitása és dynistor sinistora. Más szóval, az ellenállás valójában kiindulási elvégzésére teljesítmény-ellenőrzési folyamat paramétereit.
- Azokban az időszakokban. áthaladáskor érvényes negatív félhullámú, az áramkör működik pontosan ugyanazokat az elveket, mint a pozitív fél periódusában.
Így a működési elve ismertet, amellyel a művelet a hagyományos triak teljesítmény szabályozó.
Bonyolultabb modern eszközök módosítását szabványos eszközök és működő nagyobb felbontás, gyakran mutatnak hosszabb rajz és működési elv nehezebb.
Készítsd el a saját kezét
Sokan, sőt kissé járatos az elektronikában, akkor önmaguktól összeállnak triac teljesítmény szabályozó. Ennek legfőbb feltétele az, jelenléte az áramkörben a triak és a megvalósítása annak működési elvét, amely már a fent leírt.
Kezdetben a következő előkészületeket kell tenni:
- Szabad fedélzeten
- Ellenállások 6, amely továbbra is a megnevezések R1, R2, R3, R4, R5, és R;
- egy indukciós tekercs;
- Kondenzátor 4 fogjuk jelölni, mint a C1, C2, C3, és C;
- 1 triak;
- Dynistor 3, lesz a kijelölt VD1, VD2 és VD;
- Főtt fedélzeten speciális csapok vannak beállítva jumper, hogy segítsen megszervezni a vezetékes hurok a felső sorban.
- Miután végrehajtotta ezt a műveletet. az alsó sorban jön létre ugyanazt a második körbe.
- Ahhoz, hogy mind a hurkok kell forrasztani a C1 kondenzátort, és a felső végén a hurok csatlakozik egy R1 ellenállás 1 Watt ellenállással.
- Az alsó hurok kell sorba kapcsolni Shockley dióda VD2, C2 és C3 kondenzátorok triak VS1, R ellenálláson
- Tól VD2 egy kapcsolat dinistorov VD
- Tól dynistor VD1 végzett további csóva, amely összeköti a rezisztencia szabályozó ellenállások R1, R2, R4 és R
- Most el kell menni a felső hurok, amely összeköti az ellenállás R
- Ezt követően egymás után csatlakoztatható ugyanazon, valamint egy indukciós tekercset.
- A telefontekercs a kapcsolatot a triak és a C4 kondenzátor, és a tőle a R ellenálláson
- Shockley dióda VD3 van kötve a vezérlő elektród a triak VS
- Kell végigvezetni a C3 kondenzátor, ellenállások R3, R4 és R5 jelentése, amely után a kapott csomagot csatlakozni dinistorov VD
- Hasonlóképpen hurkolt C2 kondenzátor, R2 és R3 és a ellenállások vannak csatlakoztatva ugyanazon dinistorov VD
Ebben az esetben a hálózati vezérlő triac töltés befejeződött, a leírása ez a kör teljes mértékben működőképes, és ha ez megtörtént annak megfelelően, hogy kéne egy működőképes eszköz, ahol a szabályozás a lámpa teljesítmény fog reagálni ellenállás 1W - R5.
modell áttekintése
Az alábbiakban fogjuk vizsgálni a különböző modellek a modern hatalmi triak szabályozók, amelyek rendelkezésre állnak a piacon:

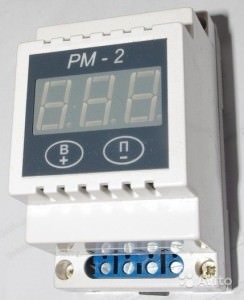

Teljesítmény vezérlő RM 2
Ez a modell ugyanolyan jól lehet használni itthon és a munkahelyen. A fő cél az, hogy módosítsa a paramétereket a hatalom, ha működő fűtőberendezések és fényforrások.
A megkülönböztető jellemzője a vezérlő RM 2 egy alacsony szintű függően a hálózati feszültség, a készülék képes fenntartani egy stabil kimeneti feszültséget akár 1 V. Ez a pozitív hatás a változási folyamat a kapacitás, mert elkerüli a hirtelen hőmérséklet-változások és a túlmelegedés.
Az ár egy ilyen eszköz mintegy 1500 rubel.

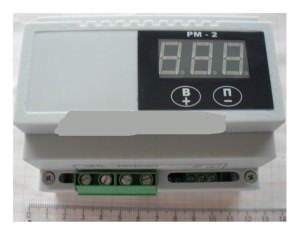

A hálózati vezérlő RM február 16. A
Ez a készülék már kifejezetten az egyszerű kapcsolat és használat az ipari és feldolgozóipari vállalatok. Fő ellenőrzés feladata, hogy javítsa a világítás szintje a helyszínek, a változás mértéke a padló fűtés és ellenőrző forgási sebességének motorok kollektor vagy szinkron típusát.
RM 16 A 2 működhet a bemeneti feszültség eléri 400, valamint a RM 2 képes fenntartani a stabil előre meghatározott feszültség 1 V függetlenül ingadozások a ereje ezt a paramétert.
Az átlagár ez a modell 2500 rubel.

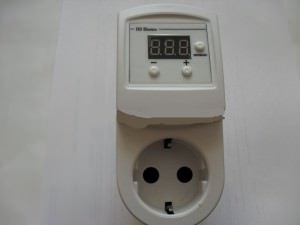

Teljesítmény szabályozás Rhus-1
A készülék használatra szánt mindennapi életben, és lehetővé teszi, hogy simán elvégzi a feszültség változását a hálózat segítségével a teljesítmény triak, ez lehetővé teszi, hogy a fényerő a lámpa, fűtőberendezések és egyéb elektromos berendezések, amely képes a változó paraméterek hordozzák szinuszos áram.
Ez védelmet, amely olvadékony hőbiztosítékkal. Ez a modell működik feszültségig 220 V.
ár Rhus-1 belül változik 1200-1400 rubelt.
Teljesítmény szabályozó NF

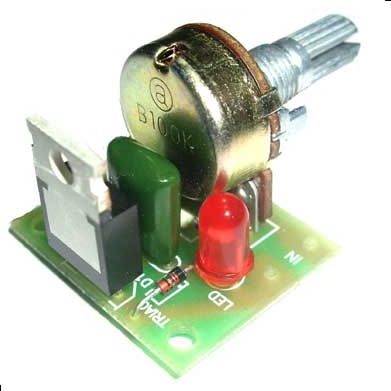

Ez nem csak a teljes eszköz, hanem egyfajta designer. amely szükséges módosítani a saját használat előtt. A csomag tartalmazza a tábla, az áramkört, és mindent meg kell gyűjteni a triac teljesítmény szabályozó.
Ready készülék segítségével a mindennapi életben, mint egy multifunkciós eszköz, amely által okozott széles körű beállítási lehetőségek.
Az ára körülbelül 1000-1200 rubel.
