Típusú LED felosztás és típusok
Jelenleg a LED-ek igen népszerű. Ebben az esetben egyértelműen elkülönül erejüket, fényerő, alkalmazások forma tényező, és egyéb paraméterek nem lehetséges, mert minden gyártó saját besorolása. Azonban, a különböző típusú LED-ek osztályokba sorolják szerinti néhány jellemző vonását.
Irányjelző lámpák és LED
Világosabb ötlet, hogy mi a LED-ek, akkor lehet osztani két fő csoportba sorolhatjuk: a mutató és a világítás.
Az indikátor segítségével főleg színes kijelző, valamint a háttérvilágítás kijelzők, műszerfalak és egyéb eszközök. Azaz, a LED-ek viszonylag kis kapacitású (legfeljebb 0,2 W) mérsékelt fényerő.
LED-es lámpák használják világítás helyiségek részeként LED lámpák és szalagok autóipari fényszórók és bárhol van szükség, hogy egy magas fényerősségű. A hatalom ilyen LED-ek is elérheti tíz watt.
LED
LED-ek, viszont lehet több csoportra oszthatók.

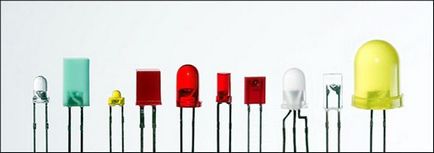

DIP LED
LED-ek Az ilyen típusú fénykibocsátó chip egy pólusú házba, gyakran egy domború lencse. Body típusok: hengeres, átmérő 3, 4, 5, 8, ... 10 mm-es, és a téglalap alakú.
Egy nagyon széles szín -, amíg az IR és UV tartományban. Lehet mind fekete-fehér és többszínű (ha koncentrált egy csomagban néhány kristály különböző színekben), - például RGB.
Az egyik hátránya ezeknek a LED említhetjük az alacsony szórási szög fényáram általában nem több, mint 60⁰.

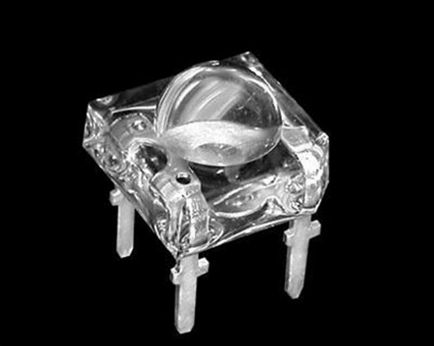

Super Flux "Piranha"
Szerkezetileg Piranha LED-ek, szuper-fényes LED-ek egy téglalap alakú ház négy csap. Ez a kialakítás lehetővé teszi, hogy biztonságosan rögzítse a LED a táblán.
Elérhető fajták: piros, zöld, kék és fehér három (különböző kibocsátási hőmérséklet). A szervezetben termelődő a lencse (3 és 5 mm), és nélküle. A szóródási szög tól 40⁰ a 120⁰.

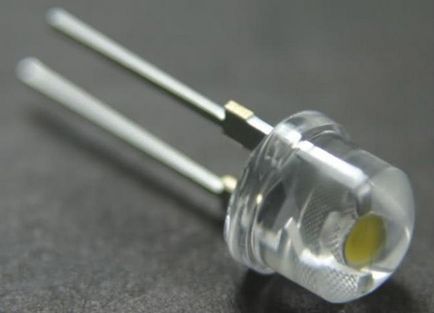

Együtt Piranha, nagy szóródási szög fényáram LED-ek típusa szalmakalapot ( «szalmakalap"). Kifelé, úgy néznek ki, mint a hagyományos hengeres dvuhvyvodnyne LED, de kisebb magassága és növekszik lencse sugara, amiért megkapta a nevét.
Emitting kristály ezekben LED van a legközelebb a homlokfal a lencse (biztos, hogy olvassa el megbízás lencsék LED-ek), ami a szórási szög a rend 100-140⁰.
Kapható piros, kék, zöld, sárga és fehér LED-et. Az a képesség, hogy hozzon létre egy nem irányított sugárzást lehet alkalmazni dekorációs célokra, mivel cserelámpák riasztót és egyéb helyeken, ahol egyenletes megvilágítást alacsony energiafogyasztás.

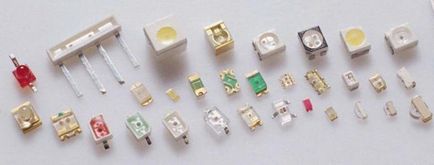

SMD LED-ek
Amellett, hogy a pin LED, SMD típusú LED gyártják. Ennek ki kell terjednie a szuper-fényes fehér LED-ek és a színes kapacitás körülbelül 0,1 W felületszerelt csomagot. Méretek házak jellemzően szabvány minden típusú elemek SMD: 0603, 0805, 1210, stb ahol a jelölések a hossza és szélessége századmilliméterben hüvelyk vagy milliméterben. Ugyanakkor létezik egyfajta domború lencse, és nélküle.
Egyszerűsége miatt a telepítés ezen alapuló LED kapható LED Strip. Például jól ismert ezen a területen szerzett LED Cree SMD 3528.
LED-es világítás
Ezek a LED-ek világításra használt épületek és utcák a készítmény fények, autó fényszórók, LED csíkok, stb Ebben a tekintetben, hogy van egy nagy teljesítményű, nagy intenzitású sugárzás, és azokat kizárólag fehér színben a felületszerelt.
két fajta általában különböző színhőmérséklet: hidegfehér (hideg fehér) és meleg fehér (meleg fehér).
Mivel a kristályok, fehér fényt kibocsátó, nem léteznek a termelés világító LED-ek nem vették igénybe a különböző technológiák összekeverjük a három alapszín (RGB). Az ő módszere kívül függ a színhőmérséklet a fehér fény keletkezik.
Az egyik módszer, fehér fényt kibocsátó kristály van bevonva három rétegben foszfor ahol mindegyik réteg felelős annak alapszíne. Egy másik módszer arra, hogy két rétegben foszfor a kristálytiszta.
Világítás SMD LED
A legtöbb LED világítás is elérhető SMD csomagot. Ezzel szemben a mutató jellemzője, hogy nagyobb kapacitású és csak fehér színben.
Érdemes megjegyezni, hogy egyes LED-es világítás alacsony fogyasztású, mint például a fent említett SMD 3528, lehet használni, mint indikátor, így van egy felosztás típusok inkább feltételes.
A fő alkalmazási területe a SMD - LED szalag és lámpa, hordozható lámpa, autó fényszórók. Ugyanakkor adnak egy meglehetősen irányított sugárzást (körülbelül 100⁰-130⁰), így van, hogy egy nagy mennyiségű LED még megvilágítására alatti terület megvilágítása nagy területeken.
Szerkezetileg világítás SMD vannak vonva fényporral kibocsátó chip a hűtőborda szubsztrát, általában rézből vagy alumíniumból. Azt találták, két faj, hogy a lencse, és nélküle.
COB LED
Volt elterjedt LED típus COB (Chip On Board, chip on board). Valójában, ez az integráció a nagyszámú (általában néhányszor tíz) SMD kristályok közös házban, majd ezeket letakarjuk egy fénypor.

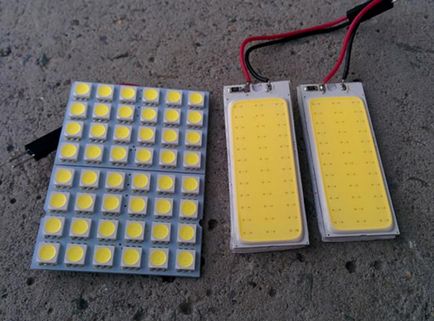

A tetején a kép látható az összehasonlítás Cree SMD 5050 (balra) és COB - mátrixa 36 chipek (jobbra).
COB csak világításra. Fényerejük nagyságrenddel nagyobb, mint az egységes SMD. Megjegyzendő azonban, hogy ezek a LED-ek nem alkalmas létre egy fókuszált fény miatt a nagy látószögű és szórja a fényt. Ugyanakkor, hogy egy teljesen nem irányított sugárzást is, nem fog működni - LED fényszóró -nál kisebb szög 180⁰.
Azt is megfigyelték, hogy egyes emberek nem tetszett emissziós spektruma SMD vagy COB típusú LED. Ezen túlmenően, a nem elegendő számú LED megvilágítás nagy területek vezet az a tény, hogy a megvilágítás diszkrét jellegűek, amely erősen megvilágított területtel váltakoznak, rossz fényviszonyok között. Ezt figyelembe kell venni, amikor kiválasztják világítás LED.

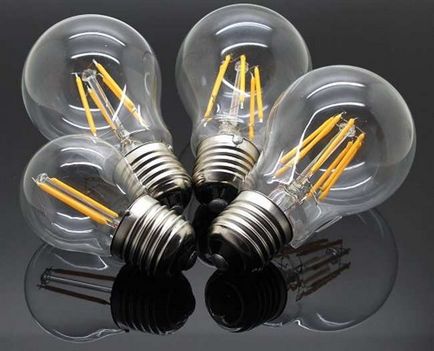

Az izzószálas LED
Ez a fajta LED is használják eddig csak világításra. Széles körben használják dekoratív megvilágítást telephelyén. Emissziós spektruma, ellentétben a SMD és COB, sokkal kellemesebb az emberi szem és hasonlít egy villanykörte. Ez ment minden rejlő előnyök LED: Alacsony fogyasztás és a hosszú élettartam.
Ez az összehasonlítás azt mutatja, görgős dekoratív izzó 40 W-os izzólámpa 4W:
Láthatjuk, hogy amikor a hatalom 10-szer kisebb fényáram adott ki izzólámpa, 3-4-szer.

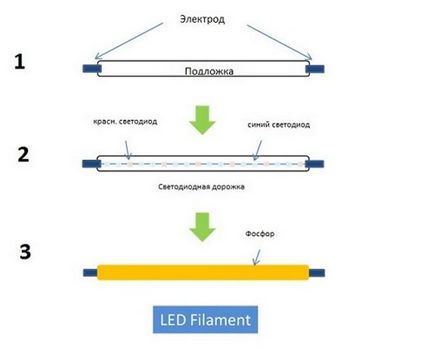

Ugyanakkor Végtelen hatékonyság még nagyobb, mint az azonos SMD, - első gyűjteni annyi megvilágítás azonos teljesítmény. Ezt úgy érjük el COG technológiával (Chip On Glass, chip üveg), amelyben a fénykibocsátó chip van szerelve egy üveg hordozó, majd fedezi a foszfor.
A szubsztrátum maga is egy hengeres alakú, amely lehetővé teszi, hogy megkapjuk a szórási szög a fényáram 360⁰. Azaz, például LED nagyon jó, hogy létrehozzon egy nem irányított sugárzás.

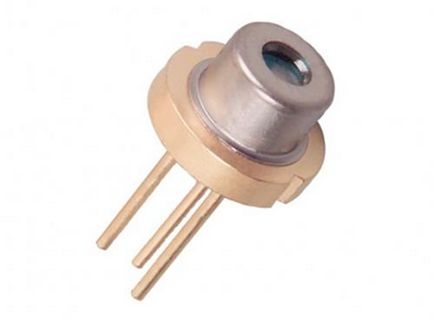

lézer diódák
És végül, még egy típus, amely nem tulajdonítható egyetlen mutató, bármilyen világítás LED, - lézerdióda. Valójában, a LED lehet tekinteni, mint egy szakaszon, mert nem rendelkezik a gyártási technológia semmi köze a hagyományos LED.
Lézer diódák speciálisan feldolgozott félvezető kristályok, ha feszültség generálására nagyon keskeny fénysugár. Ebben az új generációs minták lehetséges a sugárdivergencia belüli szögben 5-10⁰. Ez akkor fordul elő, mint modellek, amely a látható tartományban, és azon kívül (UV és IR).
Széles körű alkalmazásuk diódák találhatók lézer, irányzék, DVD-meghajtó, optikai egerek, optikai kommunikációs vonalak.
következtetés
Nyilvánvaló minősítsen minden különböző LED nehéz, mert ritkán egyes LED gyártott néhány konkrét célra. Mindazonáltal az alapvető irányok azok alkalmazása - kijelző és világítás - még mindig ugyanaz, és az osztályozás itt megadott alkalmas általános útmutatás a típusú LED-ek.
