Típusú kondenzátorok - studopediya
fix kondenzátor - a kapacitás nem változik (csak a lejárat élettartam). Mica lemezek állnak rendelkezésre fóliával.
Kerámia - tányérok, lemezek vagy csövek kerámiából vannak jelölve fém elektródák. Hogy megvédje a lefedett zománcot vagy különleges épület kell alkalmazni, mint a kontúr, elválasztás, zár és mások.
Üveg - monolitikus szintereit blokkok váltakozó rétegek az üveg fólia és az alumínium fólia. A ház anyaga ugyanabból a pohárból.
Üveg-kerámia - azonos üveg, de a dielektromos - üveg adalékanyagok ugyanabból a pohárból.
Glass-- dielektromos szolgál üvegszerű zománc, és a lemezeket - ezüst rétegek.
A fémezett - dielektromos (lakkozott kondenzátor papír) elektród - vékony fémrétegek (kevesebb mikrométer) bevont papír egyik oldalán. Ház hengeres Al, a végeket lezárjuk epoxi SmaI (RF film).
Film és metalloplonochnye - dielektromos (fólia, polisztirol, politetrafluor-etilén, stb) és a fedőréteg (fémfólia vagy vékony réteg fémmel a filmre felvitt).
Elektromos és az oxid-félvezető: dielektromos - az oxidréteg a fém, amely az egyik az elektródok (anód). A második elektróda (katód) - elektrolit vagy félvezető réteget alkalmazunk közvetlenül az oxidréteget. Anódok készülnek Al, tantál vagy nióbium fólia. Ezeket a kondenzátorokat használnak csak abból a célból közvetlen vagy lüktető áram, mint vezetőképesség függ a polaritás az alkalmazott feszültség.
Főleg a szűrők egyenirányító eszközök az áramkörök hangfrekvenciákra, hangfrekvenciás erősítőket.
Zárt csillám kondenzátor fém-típusú ház <<СГМ>> Felületre szerelhető.
Típus szerint dieelektrika különböztetünk meg:
* Vákuum kondenzátor (dielektrikum vannak vákuum nélkül);
* Kondenzátorok van egy gáz alakú dielektromos;
* A folyékony dielektrikum kondenzátorok;
* Kondenzátorok egy szilárd, szervetlen dielektromos: üveg (üveg-, üveg-kerámia, stekoloplonochnye) csillám. kerámia, vékonyréteg-, szervetlen fólia;
* Kondenzátorok szilárd szerves dielektromos: papír. fémezett, Membrán, kombinált, - bumazhnoplonochnye, tonkosloennye a szerves szintetikus fólia;
* Elektrolit és oxid - félvezető kondenzátorok. Ezeket a kondenzátorokat különböznek minden más típusú különösen nagy fajlagos kapacitás. Az itt használt dielektromos oxidréteg a fém anód. A második elektróda (katód) van vagy elektrolit (az elektroleticheskih kondenzátorok), vagy félvezető réteg (a-oxid félvezető) okozott közvetlenül a oxidréteg. Az anód, típusától függően kondensatorv származó aljuminevoj. tantál fóliával vagy szintereit por.
* Szilárd kondenzátorok - ahelyett, hogy a hagyományos folyékony elektrolit speciális vezetőképes szerves polimer vagy egy polimerizált szerves félvezető. MTBF - 50.000 órán át 85 ° C-on, kissé függ a hőmérséklettől. Ez nem robban.
Modern kondenzátorok nélkül megsemmisíteni egy robbanás miatt a speciális kialakítása a felső fedelet szakadt. Destruction lehetséges megsértése miatt a működési feltételek vagy az öregedés.
Kondenzátorok töredezettség fedél szinte használhatatlan, és ki kell cserélni, vagy ha egyszerűen duzzadt, de még nem megrepedt, akkor nagy valószínűséggel hamarosan kijött a rendszer vagy a beállítások módosítása, hogy majd annak használatát lehetetlenné.
Sok kondenzátorok dielektromos oxid (elektrolit) függvény csak akkor, ha a megfelelő polaritással a feszültség miatt kémiai kölcsönhatás az elektrolit különösen dielektirikom. Amikor fordított polaritású feszültséget elektrolit kondenzátorok jellemzően meghiúsulhat kémiai lebontása a dielektromos, majd növekvő áram, az elektrolit belsejében a pezsgés, és ennek következtében, a valószínűsége robbanás ház.

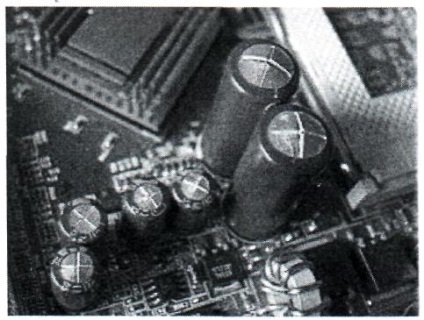

Robbanások elektrolit kondenzátorok - egy meglehetősen gyakori jelenség. Ennek fő oka a robbanás a kondenzátor túlmelegedés miatt a legtöbb esetben a szivárgást vagy megnövekedett ekvivalens soros ellenállás a korral járó, (hasznos impulzus készülékek). A modern számítógép túlmelegedését kondenzátorok - szintén igen gyakori oka a megjelenése a kudarc, ha közel vannak a forrásai a megnövekedett hő (radiátor, összekapcsolás).
A károk és sérülések más személyzet korszerű, nagy kapacitású kondenzátorok szerelt szelep vagy végrehajtania egy metszést a test (gyakran azt a formáját, a levélben az X, K és E a végén, néha nagy kondenzátort borított műanyag).
A növekedést a belső nyomás a szelep nyitva van, vagy a ház által elpusztított bemetszés, az elpárologtatott elektrolit formájában érkezik a korrozív gáz, és néha folyadék, és a nyomás lecsökken anélkül, hogy a robbanás, és repesz.
Régi elektrolit kondenzátorok termelt lezárt házban, és nem volt védelem a robbanás. Robbanékony erő a házrészek lehet elég nagy, és sérülést okozhat.
Ellentétben elektrolízis, robbanékony oksidnopoluprovodnikovyh (tantál) kondenzátorok kapcsolódik az a tény, hogy ez a kondenzátor lényegében egy vzryvchtuyu keveréket: üzemanyagként tantál, hanem mint egy oxidálószer - mangán-dioxid, és a mindkét komponenst a kondenzátor szerkezete összekeverjük formájában finom por . A bontást a kondenzátort vagy annak véletlenszerű fordított polaritással, az elválasztott hő, amikor egy aktuális kezdeményezi közötti reakció danymi komponensek áramló erős flare pamut, amely mellé a szikra, és a terjedésének test-fragmensek. Az ereje egy ilyen robbanás elég magas, különösen a nagy kondenzátorok, és károsíthatják nemcsak a szomszédos radioaktív elemeket, hanem a költség. A közvetlen elrendezése több lehetséges átégetéséhez kondenzátorok szomszédos kondenzátor szervek, hogy vezeti az egyidejű expozíció az egész csoport.
Emellett kodensatory különböznek izmeneniyasvoey kapacitás lehetőségek:
* Fix kondenzátor - a fő osztály kondenzátorok nem változtatja tartály (kivéve vtechenie élet);
* Változtatható kondenzátor - kodensatory, amelyek lehetővé teszik a változó kapacitás a berendezés működését. kapacitást lehet mechanikusan működtetett, villamos feszültség és a hőmérséklet. Használt, például a rádiós kapcsolat beállítása a rezonáns frekvencia;
* Vágás kondenzátorok - kondenzátorok, amelynek kapacitív megváltoztatjuk egy korrekciós folyóiratok és nem változott során a berendezés működését. Hozzá vannak szokva igazíthatja és kezdeti párzási kontúrok tartályok, az időszakos kiigazítás és szabályozása áramkörök láncok, ahol egy kis változás a kapacitás szükséges.
Attól függően, hogy naznachaniya tetszőlegesen osztott kondenzátorok általános és különleges célú kondenzátorok. obschegonaznacheniya kondenzátorokat alkalmaznak gyakorlatilag a legtöbb típusú és osztályú eszközök. Hagyományosan, ezek közé tartozik naibollee közös kisfeszültségű kondenzátorok, amelyek nem tartoznak a különleges követelmények. Minden ostalnye kondenzátorok különlegesek. Ezek közé tartozik a magas feszültségű, pulzus, elnyomása, dozimetriás. hordozórakéták és egyéb kondenzátorok.
Ugyancsak megkülönböztethető a forma kondenzátorok lemezek: lapos, hengeres, gömb alakú, és mások.
Kerámia kondenzátorok természetes része szinte bármilyen elektronikus áramkör. Hozzá vannak szokva, ahol szükséges, a képesség, hogy működjön együtt a jelek változó polaritású, jó frekvencia karakterisztika, alacsony veszteségű, kis szivárgási áram, a kis méret és az alacsony ár. Azonban ha ezek a követelmények fedik egymást, hogy szinte nélkülözhetetlen. De járó problémák a termelési technológia, a visszavont ilyen típusú kondenzátor hiánypótló, kis kapacitású eszközök.
Alumínium - radiális terminálok a felületi szereléshez. Alumínium elektrolit kondenzátorok egy nagy kapacitású, tekintve egység, alacsony költségű és a rendelkezésre állás. Ezek széles körben használják a kapcsolóüzemű tápegység kimeneti szűrők frekvencián akár 150kHz. Ugyanakkor a működési frekvenciáját egy DC-DC konverterek kondenzátorok processzor ezeket alkalmatlan. Deflection EMF nagyon magas frekvenciatartományban 150 kHz és nagymértékben függ a hőmérséklettől, szemben a más típusú kondenzátorok. Az élettartam függ a hőmérséklettől és a csíkok károsíthatja a csapok alatt a kondenzátor.
Tantál kondenzátorok vannak bevonva mangán-dioxiddal (MnO2). Tantál kondenzátorok jobb teljesítményt, mint az alumínium, használata miatt a drágább technológia. Ezek használata száraz elektrolit, így nem svoysvenno „kiszáradása” alumínium kondenzátorok. Ők is egy alacsony ellenállású nagy frekvenciával (100 kHz), ami fontos, ha impulzus áramforrás. Termikus stabilitás. a hőmérséklet-tartomány - 55 ° C-tól + 125 ° C-kapacitás változik mintegy + 15% -15%. Szivárgó áramok nagyjából ugyanaz, mint az alumínium, az azonos címletű. A hátránya, tantál kondenzátorok a viszonylag nagy csökkenése kapacitás egyre gyakrabban, és fokozott érzékenység fordított polaritás és túlfeszültség miatt, amelyek használata ajánlott kettős mozgástér üzemi feszültség, valamint a stabil teljesítményt hőmérséklete nagyobb, mint 85 ° C-on Van egy valószínűsége rövidzárlatot nagyon nagy áramok, amikor a töltés, majd egy fényes - fehér villanás és füstkibocsátási.
Tantál kondenzátorok egy polimer bevonat szánt felületi szereléshez, egyesítik a nagy kapacitású tantál kondenzátorok nagy vezetőképességű modern polimer anyagok.
Polymer alumínium kondenzátorok jó tulajdonságok a teljesítmény átalakító művelet frekvenciákat. Van egy jó stresszoldó tulajdonságokkal, és felhasználható a dokumentált feszültséget.
Mivel javulás tantál technológia megjelent niobievyekondensatory. Összehasonlítható feltételek mellett van még néhány források. Például 85 ° C-on alumínium kondenzátorok erőforrás 8-25 ezer óra működés, tantál - 100 ezer óra, és nióbium - 200 és 500 ezer óra (év folyamatos működés - mintegy 8200 óra) .A régi (80486, Pentium I ) táblák rengeteg nióbium kondenzátorok, néhány nem-poláris. A nióbium néha narancs, néha kék „drop”, de a megállapítások.
