termoelektromos modulok
Poovorim termoelektromos modulokat.
Mi a hatása, és a Peltier termoelektromos modult?
Peltier fedezte fel a francia Jean-Charles Peltier (1785-1845 g) 1834-ben. Végrehajtása során az egyik kísérletek hiányzott neki elektromos áram segítségével a szalag bizmut hozzá csatlakoztatott réz vezetékek. A kísérlet során, azt találtuk, hogy egy vegyület a bizmut-réz melegítjük, a másik - lehűl.
Példaként tekintsük a TEC-12709 (136.8W)
Műszaki adatok:
Umax (V): 15,2
I max A: 9
?Tmax Qcmax = 0 (?): 66
Th = 27?
Méretek (mm): 40 × 40 × 3.4
Az ellenállás (ohm): 1.3
1.5
Mit jelentenek ezek az adatok?
a címben rövidítése TermoElektricheskiyModul,
127 elemeinek számát a modulon belül 09 üzemel jelenlegi 9 amper.
66 fok a hőmérséklet különbség, hogy lehet elérni ideális körülmények között.
ebben az esetben a jelzett 27.
Alapján egyszerű számítások, amikor a meleg oldal tudjuk fenntartani 27 fok lehet beszerezni egy hideg -39.
A valóságban a különbség kisebb lesz, mert nagyon nehéz, hogy annyi hőt,
ez a kísérletekben.
40 × 40 × 3,4 értetődik minden méretek méretek 1mm oldalról a 70-80,
A vastagsága 3-5 mm, így nehézségek vannak hatékony hőszigetelést oldalán.
Változatok végrehajtási egységek

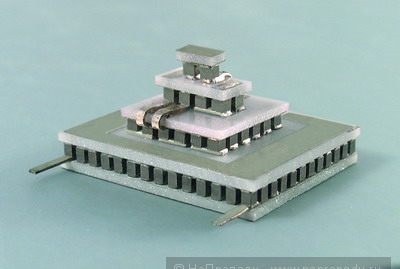

A kompozit modul.
Minden modul következő kevésbé alkalmazott meleg a hideg oldalon, az előző,
illetve a hőmérséklet-különbség lesz viszonylag hideg oldalon az első modul.
Az így kapott ultra-alacsony hőmérsékleten.
borhűtő
Cooler dobozokhoz
ispolzvanie hűtés processzorok
és persze mindannyian megismerjék termoelektromos generátor petróleumlámpa.
összetevőit, hőegységekhez és masszív radiátor hűtési
A kimenet a termoelektromos generátor moshnost 2 watt.
A közelmúltban Moszkvában generátor-ben vásárolta meg az online rajongók
régi rádiók 32.000 rubelt.
Invest annyi pénzt elkészítéséhez 2 watt kell hogy legyen a ventilátor.

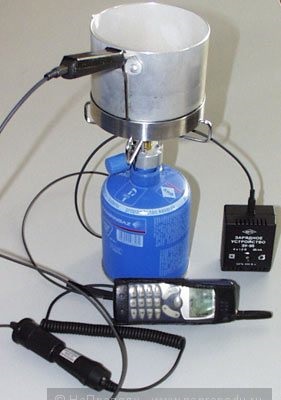

Ne feledkezzünk meg az ipar és a turisták, ez lehet találni fazekak és wok
ahonnan lehet tölteni.
hazai fejlesztő
Azt ígéri nekünk a kimeneti 8 watt.
És gyártók Japánból
Vannak lehetőségek sokkal komolyabb, mint egy kemence.
Jellemzői kemence:
Kimeneti elektromos W 50
A kimeneti feszültség V 12
Ár Ukrajnában 16200 USD. (Az emberek jönnek az érzékeit, a kapzsiság tönkre!)
Ehelyett a kemence külön is megvásárolható saját termo
ismét mi
Hossza 290 mm
Szélesség 100 mm
Magasság 100 mm
Tömeg nem több, mint 4,5 kg
A kimeneti feszültség 9 V
A kimenő teljesítménye nem kevesebb, mint 2,0 W
A tömörségi a modulok értük el, hogy része az előállított energiát használják működését a hűtőventilátor, hőt vonunk el, és a nagyon radiátorok Heatpipe. Egyébként mindez akasztottak több tucat kilogramm hűtés radiátorok.
Vannak kész modulokból radiátorokkal, amikor a passzív hűtőrendszer raditory kap egy hatalmas
Azt viszont, hogy a hőelemek svimi kezét.

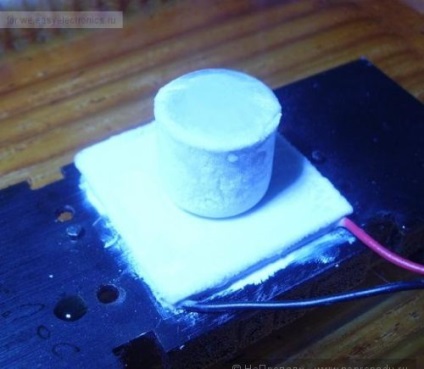

Sok soha nem látott leírását kísérletek egy bögre és ezt a képet.
Thermoelectrics nagyon érdekes.
Ezért nincs sok nettó kezébe ember, hogy szakadjon denyuzhku
a költségvetés is.
hőegységekhez Hatékonyság generáló modulok nagyon alacsony 2,5-3%
A per watt előállított teljesítmény körülbelül 0,5-1 kg radiátor hűtés.
Szemelvények a projekt:
Az elektromos áram jön létre a termoelektromos miatt a hőmérséklet különbség. A tudósok szerint, hogy kezdeményezzen mozgását elektronok elegendő különbség 30 fok, amely akkor fordul elő között a fűtés: a kipufogócső és a hűtőelem.
„Becslésünk szerint, a termoelektromos generátor kimeneti teljesítmény elérheti a 750 watt. Ez hasonló az elektromos generátorok, amelyek már használják az autót „- mondta junior kutató.
Issue nanoszerkezetű Peltier fogják megszervezni Zelenograd RUSNANO Corporation
A projekt célja az, tölteni öt milliárd rubelt.
Senki rosszul hall öt milliárd rubelt.
Nyilvánvaló pénz poderibanyat akik kérik, és akik látszanak.
750 watt is nagyon jó, annak ellenére, hogy a legtöbb új autó BMW
már fel ilyen modulokat, de az általuk gyártott 20 watt összesen.
Talán azért, mert nem akarja, hogy a gép szállítására fél tonna radiátorok?
Néhány évvel később azt mondják, mint a szokásos, már elsajátította a pénzt, de nem történt semmi.
Talán könnyebb, mint pénze BMW és szaggatja szét őket, ilyen átalakító,
Olcsóbb, mivel jön ki!
Most a kísérletek.
A fotók nem túl sok, mert meghaltak 1TB merevlemez.
(Nyugodj békében drága barátja vette a 8 éves munkák, levéltárak és fotók)
Fotó a modulokat.
Eredetileg tervezett kísérletek, így negatív hőmérséklet a hűtőborda,
és villamosenergia-termelés halad a tanulmány.
Vezetett a szabály: ha mégis, akkor jól!
A maximális hatás, úgy döntött, hogy a radiátorok réz talppal és hűvösebb,
a jobb hőleadás érdekében beszerzett a rádióban 30 UAH. db.
Eszterga 16K20 (a dolog!) Filc kör javító radiátorok bázis
fényes, fordult réz tükör.
Eredetileg azt akartam csak eltávolítani karcolások, de elragadtattam. ))
A képen látható tükrözi malac és minden, ami bejutott a keretet.
Side maradék tésztát Goi.
Kísérleteket végeztünk a nyári, hőmérsékleten 38, úgy, hogy jelentős lehűlését
várakozás nem volt szükség.
A felületek annyira tökéletesen sima, amely megerősítette az iskola fizika persze
A kölcsönös vonzás molekulák különböző szerveket.
A fotó kissé nyaldosták felület miatt a molekuláris vonzás tartja, és nem esnek,
radiátor súlya majdnem 500 gramm.
Használja TEC-12709 modul, mint a legjobb az ár-teljesítmény.
A tápegység a előtag Xbox 360, kimeneti 12V, 16A.
Ideális olyan kísérletet.
Több házi készítésű, a felszínen a termikus zsírkenésű és vonzotta házi klipek.
Az első kísérlet nem volt túl sikeres, de megerősítette az elméletet.
Mint kiderült, a hideg réteg hőmérséklet nem alacsonyabb az alábbiakban 27 fok.
Ennek az az oka hatalmas hűtőborda hűtés és a hűvösebb, ami felrobbant minden hideg.
Forró radiátor ellenére hatalmas hűtő és felmelegítjük 60 fok.
Ez így ment 10 percig, majd egyre rosszabb lett 72, meleg nem tud megbirkózni a hűtés és kezdett felmelegedni a radiátor ami a definíció szerint hidegnek kell lennie önmagában fixáló.
Ezért megerősítette a gyanúmat és feltevések
Forró radiátor kell 5 vagy több alkalommal hatalmas hideg hűtés alkalmazása, vagy hogy a minőség Heatpipe.
Aztán úgy döntött, hogy csökkenti a radiátor hideg arra a szintre, amelyet általában a
Hordozható hűtő és hűtő radiátor cserélni.
És mivel nem volt fűtőtest, hogy ő csak feküdt egy tálba hideg vízzel.
Szobahőmérsékleten 38, hideg hűtőborda tartott akár 0 fok.
tovább a víz elkezdett melegíteni egy tálba, és emelkedni kezdett, illetve a hideg oldalon.

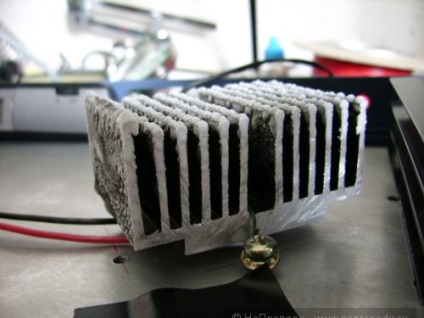

A fényképet látható kondenzációs olvadási fagy és porózus párna amelyet használnak, amely hatékonyan elválasztani a meleg és a hideg.
Második kísérlet.
Kis radiátor Ennek a konstrukciónak melegítjük egy gáztűzhely, és a hűtőt volt
csatlakozik a aggregát hűtési hűvösebb.
Annak megakadályozása érdekében a megolvadt forrasztószer elemek egy modulon belül nem feletti hőmérsékleten 130 fokos.
Ahogy az várható volt a hűtés nem tudott megbirkózni, ez egy hatalmas hűtőborda 500 gr. és
további hűtés a hűvösebb.
Szia Kostrovo modul egy bottal súlya 30-40 gramm. radiátor hűtésére. ))))
Kipróbált ig mentén istállót hideg vizet adjunk hozzá. Hűtés, amely beáramlott a tálba az égő közelében. Ezek a fotók nem voltak pontosak, mert a 4. és 5. kezek már nem nőtt.
A sámánizmus hidegvíz ilyen kiadott feszültség 2,6 V-os,
Jelenleg nem mérhető, de azt hiszem, nem több, mint 500-550 mAh.
Általában, túlmelegedés nélkül a modul elméletileg lehetséges, hogy eltávolítsuk 2-3 watt normál hűtés.
A tervek összeállításához építése 10 modulokat.
A történet tanulsága a következő:
Bár a Peltier modulok igen alacsony hatékonysággal 3% -os,
de nincs mozgó alkatrész, így ha megfelelően van összeállítva,
helyszín közelében a kemence és hűtés,
lehet villamos energiát, bár nem sok, de évtizedek óta.
