Tengelyek áttekintés
Department of Technology és az ipari automatizálás
Fogaskerekek, csigák, lánckerekek és egyéb forgó gépalkatrészek szerelt tengely vagy tengelyek.
A tengely célja, hogy fenntartsa az ülést, és a részleteket az átviteli nyomaték. Amikor a tengely megy keresztül hajlító és csavaró, és bizonyos esetekben a további feszültség és a tömörítés.
Axis - része, amelyet csak fenntartani a ülésen alkatrészeket. Ezzel szemben a tengelyre nem nyomaték átvitelére, és ezért nem megy torziós. A tengelyek lehet álló, vagy együtt forog az illesztett részek nekik.
Kind tengelyek és tengely
Szerint a geometria a tengelyek vannak osztva a közvetlen (1. ábra), és a rugalmas könyök.

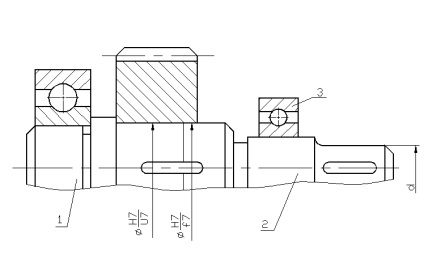

1 - A tüske; 2 - nyak; 3 - golyóscsapágy
1. ábra - Közvetlen lépcsős tengely
Csuklós és rugalmas tengelyek speciális részletesebben ez persze nem vesszük figyelembe. Tengely általában készül egyenes. A design, egyenes tengelyek és tengely alig különböznek egymástól.
Hosszában egyenes tengelyek és tengely lehet sima vagy lépcsős. lépéseket kialakulásával kapcsolatos különböző erősségű szakaszok elválasztására, és a gyártási feltételek és szerelési kényelem.
Típus szerint részén tengelyek és tengely tömör és üreges. Az üreges keresztmetszetű csökkentésére használják tömeg vagy forgalomba belsejében a másik része.
Elemeit az aknák és a tengelyek
1 folyóiratokban. részén a tengely vagy tengelye, hazudik a támaszok nevezzük folyóiratokban. Esnek a tüskék, a nyak és a sarok.
Úgynevezett tüske pin található végén a tengely vagy tengelye és továbbítására elsősorban radiális terhelés (ld. 1.).

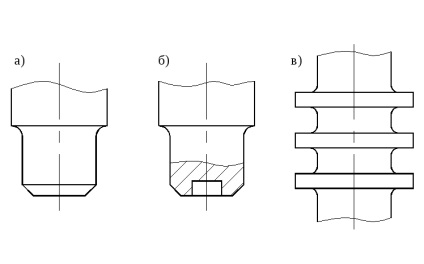

2. ábra - sarok
Neck úgynevezett pin található a középső része a tengely, vagy tengely. Támogatja folyóiratok szolgálnak csapágyakat.
Tüskék a méhnyak és a forma lehet hengeres, kúpos és gömb. A legtöbb esetben, a hengeres csapok (ábra. 1) alkalmazunk.
Ez az úgynevezett ötödik pin, továbbítására tengelyirányú terhelés (2. ábra). Támogatja a lábujjak vannak kényszerítve csapágyak. Formázott sarok lehet szilárd (lásd 2A ábra), kör alakú (2b ábra), és a fésű (2c ábra). Comb sarok ritkán használják.
2 tömítő felületeket. A tömítő felületeket a tengely és az agy tengely alatt nasazhivajut működnek hengeres részek (1. ábra), és kevesebb kúpos. Amikor rásajtolt átmérőjének ezeket a felületeket körülbelül 5% -kal nagyobb, mint az átmérője a szomszédos részek kedvéért ráfröccsöntésre (1. ábra). Átmérő a felületek szerint kiválasztott GOST 6336-69, és az átmérője a csapágyak alatt - összhangban GOST szabványok csapágyak.

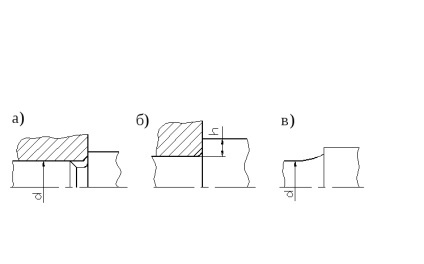

3. Átmeneti részletben. Átmeneti területeket a két szakaszában tengely vagy tengelyek működnek:
- horony lekerekített, hogy kilépjen a csiszolókorong összhangban GOST 8820-69 (3a ábra). Ezek a hornyok növelik a stresszt koncentrációja, azonban ajánlott a végrészek, ahol a hajlító nyomatékokat kicsik;
3. ábra - Tranziens tengelyrész
* A filé állandó sugarú összhangban GOST 10948-64 (3b ábra);
- változó sugarú filé (3c ábra), amely segít csökkenteni a stresszt koncentrációja, és így alkalmazható nagy igénybevételnek kitett részeinek tengelyek és a tengelyek.

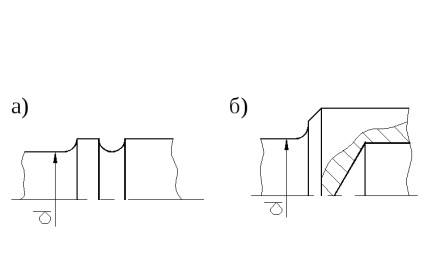

Hatékony eszközök csökkentik a stresszt koncentráció az átmeneti szakaszok protachivanie tehermentesítő hornyokkal (4a ábra), a növekedés a lekerekítési sugarat, fúró lépésekben egy nagy átmérőjű (4b ábra).
4. ábra - növelésére szolgáló eljárások a kifáradási szilárdságot a tengely
