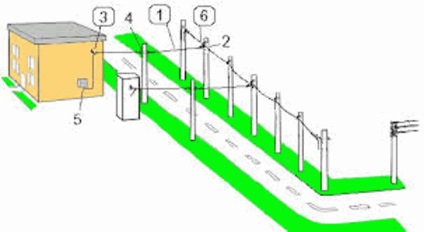

Készítsen egy teljes hossza több mint 2 millió az ország légi távvezetékek egy kiterjedt. Km vezetett, hogy az elterjedt az új technológiák használata önhordó szigetelt vezeték (SIW). Az alábbi képen szemlélteti, hogy hogyan villanyszerelő szerelt légvezetéket izolált (szigetelt).

Telepítési követelmények és lépéseket Vulture

Szerelése szigetelt segítségével önhordó szigetelt huzal (SIW)

Előnyök és hátrányok

VLI SIP-protokollt használó az alábbi előnyöket kínálja:

  1. Javított a villamos biztonság és üzembiztonság.
  2. A működési költségek csökkentését és összetettségének összeszerelő sorokat.
  3. Kis ár, amely lehetővé teszi a használatát SIP helyett kábelt.
  4. Bizonyos esetekben az a lehetőség, kezeit.
  5. Csökkentése teljesítményveszteség és a feszültségesés.
  6. A huzal felületét enyhén vagy egyáltalán nem zsúfolt jéggel.
  7. Könnyen csatlakoztatható vezetékek.

A hátránya az az ár, amely 20% -kal magasabb, mint a nem-szigetelt vezetőből. Ráadásul nem minden hazai energiarendszer is hajlandó közvetlenül a szigetelt hiánya miatt a források, eszközök, képzett személyzet és a nagy berendezések kopását.

NIC készülékek és a kiegészítő szelepet

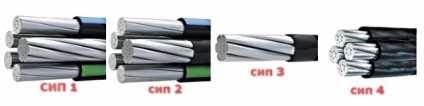

CIP áll sodrott vezető huzalok alumíniumból készült bevont XLPE szigeteléssel. A főbb típusai a termékek az ábrán látható. A rögzítő hordozó vezetékek nullavezető alkalmaznak, amely lehet csupasz (STS-1), vagy a szigetelt (CIP-2). Ez készült alumíniumötvözet, és tartalmazhat egy acél mag szilárdságát növelő.

Telepítési követelmények és lépéseket Vulture

A típusú önhordó szigetelt huzal

A nagy feszültség kerül egy szigetelt vezeték (STS-3). Az ágak utak által használt két - vagy négyvezetékes hordozó nélküli magok (STS-4).

Az alábbi szerelvények a telepítés során használt SIP-ek:

  1. Szerelőbak (ábra. Alább).
  2. Horgonyzás ék szorító semleges magokra a hordozó (b).
  3. Tartőhuzal bilincsek közbenső és sarok támaszok (in).
  4. Piercing csatlakozóval a vezeték átszúrásával szigetelés (g).

Telepítési követelmények és lépéseket Vulture

Szerelvények, hogy a hordozóként használt szigetelt huzal

Szerelőcsatorna VLI

Kiderült az útvonalat az új vonal, hogy képes legyen szabadon állapíthatja meg pivot, roll és állítsa be a vezetéket. Ezek funkció jelenléte polietilén szigetelés, rendkívül érzékeny a kapcsolatot a talajjal és szerkezetek.

Konzolok vannak szerelve csapágyak acél szalagok, amikor még a földön fekve. Támogatja szerelt előre meghatározott távolság és orientációban vannak.

Fontos összeszerelési művelet, amely lehetővé teszi, hogy fenntartsák a minősége a drót, hogy tántorgó, amely a következő lépéseket:

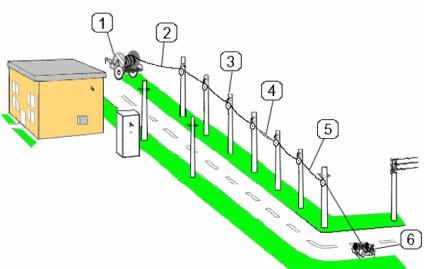

  1. Szerelési raskatochnye teherautó dob (. Ábra az 1 poz.) Körülbelül a tartórész egyik oldalán és mechanikus csörlő (6 poz.) - a másik.
  2. Rögzítő raskatochnye görgők (poz. 3) tartókra, kezdve a csörlő. A telepítést mindegyik görgő, ez menetes keresztül a kábel (Pos. 5) letekercselt a csörlő dob. Miután a kábel fel van húzva, hogy a dob a CIP, hogy csatlakozik a végén a vezetéket a rögzítő állománysűrűség forgatható szolgálja, hogy megakadályozza a lassulhat az a kábelköteg egy szóba.
  3. A sugár CIP csörlő átnyúlik a támogatást, amely után rögzíteni, amely a horgony bilincs (poz. 1). Ebben az esetben, a vezetékeket meg kell húzni egy csörlővel. Ezeket azután tovább húzni a szemközti oldalán egy kézi eszköz (poz. 3) szabályozott feszültséget dinamométer erő.
  4. A kezdőrészéhez rögzítve a nulla vezetőt a horgony klip a konzol (poz. 4).
  5. A huzal van tolva, hogy támogatja bilincsekkel raskatochnye görgők.
  6. Carrier nullavezető elválik ék és fix fázis lezárása a támogató bilincs. A mindkét fél kihasználni CIP szerződött kábelkötegelő annak nagyobb erőt. Miután a klip lehet távolítani a támogatást.

Telepítési követelmények és lépéseket Vulture

Reakcióvázlat szigetelt vezeték

A telepítés egy ág a fő vonal

Fektetése ágakat a törzsön nem repülővel vagy egy földalatti kábellel.

Létrehozásához levegő ágak fogyasztók érvényes SIP-4, amelynek nincs hatása nulla szálak. Telepítés és csatlakozás a belső hálózat, akkor lehet, hogy a saját kezében van.

Önhordó a fő támogató vezeték csatlakozik a klip horgony (ábra. Az alábbiakban poz. 2). Ahhoz, hogy a másik végén bilincs használható fali vagy rögzítési konzol (poz. 3). Nagy távolságra a vezetékes felfüggesztett közbenső támaszok (poz. 4). Számára támogató kapcsokkal. Itt célszerű választani egy semleges hírnök.

A vezetékes kapcsolat van irányítva helyezze ágazati vágott ollóval, és minden egyes vezeték van beágyazva a hegyét a lecsupaszított vége van rögzítve a csatlakozó kapcsolószekrényben anyát alátéttel.

Ön is kapcsolódhat a kábelek vezetékek „home” kábel VVG piercing bilincsek.

Csatlakozás a leágazás a távvezeték készül piercing bilincsek.

Telepítési követelmények és lépéseket Vulture

Az áramkör ág a fogyasztó telepítés

Műszaki jellemzők SIP tervezték kültéri használatra. Drótok kezeddel egyszerű. Ezt úgy kell kiválasztani, szerelvények, csak kövesse az utasításokat a telepítés lépéseit, és megfelelt a villamos biztonsági előírásoknak. Ha a munkát végzik először, akkor jobb, hogy kérjenek segítséget a szakemberektől.
