Telepítése manzárdtetős típusú, telepítése szarufák, eszközök és anyagok
Kagyiósodás dédelgetett négyzetméter semmilyen módon tolta építők keresni az új szerkezeti megoldások és a különböző anyagok nélkül követelményeinek megfelelő technológia. Gyakran előfordul, hogy ezek a kísérletek véget ért, nem túl jó. Ez tette óvatosabb és tech-hozzáértés megközelítés a problémák a letelepítés szobák háromszög vagy trapéz alakú mennyezet. Az egyik legnehezebb technikai problémák az építőiparban a tetőtérben a szigetelés. Nagyon fontos, hogy a szigetelőanyag lejtős területen, Fali már megállapított helyes, és nem csökken az idő múlásával, megtartva geometria. A többi beépítése a tető tetőtér és nem különösebben eltérő nélkül, ez jön, mint egy rácsos rendszer és tetőfedő pite.
Típusai manzárd tetők
A legtöbb esetben a szó tetőtérben képzelni egy tető változtatható szögben, akkor, hogy sok ismerős, mint „egy törött”. Mindez igaz, de ez csak az egyik változat szerint a tetőtérben végrehajtását. Általában tetőtéri úgynevezett padlástérben van, amelyet a felületén mennyezet és tető lejtők, a ferde sík alkalmazható részben vagy teljes egészében. A konfigurációtól függően a tető, sok rendszereket, amelyek lehetővé teszik, hogy adja meg a szoba a tetőtérben a ház. Az 1. ábra a legnépszerűbb és általánosan használt tervezési megoldások az egyes házban.
1. ábra elhelyezkedése a tetőtérben, attól függően, hogy a konfiguráció a tető
- és - az azonos szintű, tető nyeregtető klasszikus;
- egy - egy szinten, egy tető változó szögű (szaggatott vonal);
- g - egy szinten, egy tető távoli konzol;
- d - a két szinten, a tető eltolt csapágy szegecsekkel
Az ábra azt mutatja, hogy ha a lejtős tető lejtése dőlésszöge a felső és alsó hogy ugyanaz, ami reális, akkor ez nyilvánvalóan nagyon hasonlít a klasszikus nyeregtetős. Azonban, az elsődleges szerkezetét az áramkör kell maradnia, hogy a használt manzárd tetők, általános nézet ábrán látható. 2.

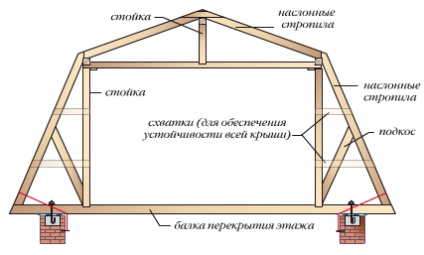

Ábra. 2. reakcióvázlat primer szerkezet manzárdtetős
- A felső háromszög a rácsos tartók képezhetők típusú vagy naslonnoy lóg szerkezete;
- Habar végezhet a funkciója meghúzási tervezési lógó szarufák vagy gerendák megtámasztására csomagtartó naslonnyh sérvkötő;
- oldalsó részei az elsődleges szerkezet, amely vannak kialakítva az alakja négyszögletes háromszögek. Naslonnye rácsos rendszer összekötve összehúzódások.
Manzárdtető rácsos. A lehetséges opciók.
Így, manzárd tetők rendszer lehet képviselt formájában egyszerű geometriai ábrák, ez lehetővé teszi több láthatóvá eloszlása terhelések és visszatartó és összekötő elemekkel. Ismét megjegyezzük, hogy a véletlen a szögek az alapja a háromszögek 1. és 3. cikkének (2), kapunk egy ilyen klasszikus nyeregtetős tető.
Kiszámítása terhelések nem különböznek manzárdtetős más típusú tetők és készülnek a vonatkozó szabályoknak és előírásoknak. Sok szempontból az értékek függnek a régió építőipari és szöget sugarak.
Csak egy választás tetőrendszerbe befolyásolja a hossza a span az épület (a távolság a tartóoszlopa).
3. ábra kiviteli alakja a tető rácsos rendszer tetőtérben
- és - a tető egy berendezés egy épületben egy span legfeljebb 6m;
- b - a tető egy berendezés egy épületben egy fesztávolsága 6 m és 12 m;
- - farm;
- - támasztékok a keret;
- - támogatás oszlop;
- - rugóstagok rugóstagok;
- - közbenső padló;
- - vízszintes ágon;
- - csapágy fal építése;
- - szarufa láb;
- - csapágy partíció;
- - léc;
- - deadbolt
Tekintettel arra, hogy az általános rendszer manzárdtetős nagyon egyszerű és nem bonyolult van osztva geometriai formák, minták az építési tetőszerkezetek nagyon változatos lehet.
Mint az egyik példa a jelen kiviteli alakban a szerelvény egyes fragmentumok gazdaságok és függő típusú naslonnyh fürtös, amely támogatja a mauerlat (4. ábra, 5).
5. ábra Garret lógó, naslonnymi megvalósítások nodális vegyületek
Itt, az alsó része a lejtő által alkotott téglalap háromszögek mentén elrendezve teherhordó fal, mennek a típusú naslonnyh szarufák. Hogy stabilizálja a háromszög alakú rácsos tartók, azok további kötődnek összehúzódások. Az egyik oldalon az oldalán a rácsos rendszer egyszerre szolgál állvány és a keret a tető falak szobák. A felső rész a tető szarufák lógó formában, amelyek összekötik az oldalsó részei a szerkezet egy egységet alkot meghúzásával. Azt is szolgál a gerendát a helyiség mennyezete. Mivel ebben az esetben nagy terhelés vízszintes gerenda nem fogadja, és csak akkor működik, feszültség, célszerű használni egy közepes méretű fűrészáru szakaszok.
A gerenda átfedés számítjuk állandó terhelés alatt, ez általában elfogadott, mint egy 400 kg / m2, és két koncentrált erők a tetőtérben állványok.
Hasonlóképpen, a tervezés lehet szerelni a eltávolítása padló gerendák támasztófal (6. ábra). Ebben az esetben a szarufa láb nem alapul a referencia nyaláb, és a gerenda mennyezet és a ferde részt a kötelező emelés rugóstag.
Vegyület állványok és a padló gerendák által termelt bemetsző egyik elemről a másikra által 1/3 a magassága a vízszintes fa. Ebben az esetben, a tetőszerkezet számítjuk külön felfüggesztési rendszer és naslonnyh fürtös.
Szerelés tetőtér kryshi- kiviteli alak a 3. ábrán látható a 7., ez hasonló a 1. és 2. reakcióvázlaton, de van egy lényeges különbség. A felső része a felépítmény építési végezzük típusú naslonnyh fürtös, és így a link - alakítjuk tülekedés tartógerenda. Erőssége elegendőnek kell lennie ahhoz, hogy kompenzálja a hajlítónyomatékát súlyterhelését a mennyezet tér és a koncentrált erővel a felső kosarat a gazdaság. Ezért ebben az esetben a harc jobban végezni egy erős fény, de akkor a kártyát a szarufák.
Lényegében ez a program egy téglalap alakú keretet tetejére szerelt azt szarufák. Szerelés rácsos rendszer kezdődhet n - alakú keret, majd telepítése rácsos tartók és tartók. Ez a változat gyakran használják az építőiparban a tetők és bonyolult térbeli konfigurációt.
Anyagok gyártási teherhordó szerkezet manzárd tetők
Milyen anyagokat használnak a telepítés tető loft stílus? Mivel a felépítmény kell lennie, könnyű kialakítás, hogy csökkentsék a terhelést az alapítvány elemek rácsos rendszer hagyományosan elvégzett fa. A közelmúltban egyre több eszköz a felső emeleten a fejlesztők inkább LSTC - Könnyű, acélból készült vékonyfalú szerkezetek. Annak ellenére, hogy a költségek a faszerkezetek elvesztik, de a sebesség és a könnyű összeállítás, az élettartam és az egyszerű karbantartás LSTC nehéz megtalálni egy alternatíva. Ez is egy nagy előnye a mobilitás, azaz bármikor, tudod, hogy ki a meglévő tető és dolgozza át egy másik lehetőség, hozzátéve vagy megszüntetése elemet. Sőt, a szerelvény végezzük a legszükségesebb eszközöket a telepítés során, akkor ezt szegecs mechanizmus és egy csavarhúzóval.
Eszközök listáját összeszereléséhez fa rácsos ne minimális: a fűrésszel és egy hordozható jack erő 32t. És akkor ez egyszerű. Szerint a projekt egy példa a hasonló részek, és a gyártott szerkezeti elemek. Ezután megfigyeljük minden méretben a milliméter, megy a gazdaság, akkor használják, mint a karmester a telepítés valamennyi későbbi tartók. A kedvező forgatókönyv és malomalski tapasztalat For Two - három órát egy építkezésen gyűjthetünk 3-4 gazdaságok.
Lehetnek lehetőség, ha a rácsos rendszer fából és fémből profil, ez különösen igaz, ha azt tervezi, hogy a szerkezeti részletek dekoratív belsőépítészeti elemek.
